1．正时链单元的拆解方法
    说明：曲轴、曲轴链轮和带轮通过摩擦作用固定在一起，在各个部件上的凸缘面之间使用了菱形垫圈。因此，如果松开带轮，曲轴链轮也就被松开了。所以，每次拆下减振器时，必须重新调整发动机点火正时。否则会导致发动机严重损坏。
    1）变速器挂入空档，将军辆放置在举升机上。
    2）拆下附件传动带和张紧轮。
    3）拆下发动机支承。
    4）拆下气门室盖。
    5）用曲轴带轮螺栓顺时针转动曲轴，使一缸活塞置于压缩行程上止点（TDC）。如果一缸活塞没有置于TDC，会导致发动机损坏。只能沿正常转动方向转动发动机曲轴。
    6）如图74所示，将专用工具安装在各凸轮轴后部的槽内。专用工具303-465只能用于凸轮轴定位。用这个工具来防止发动机旋转会导致发动机损坏。

    注意：凸轮轴正时槽是偏心的。如果不能安装专用工具，顺时针转动曲轴一整圈直到凸轮轴位置正确。

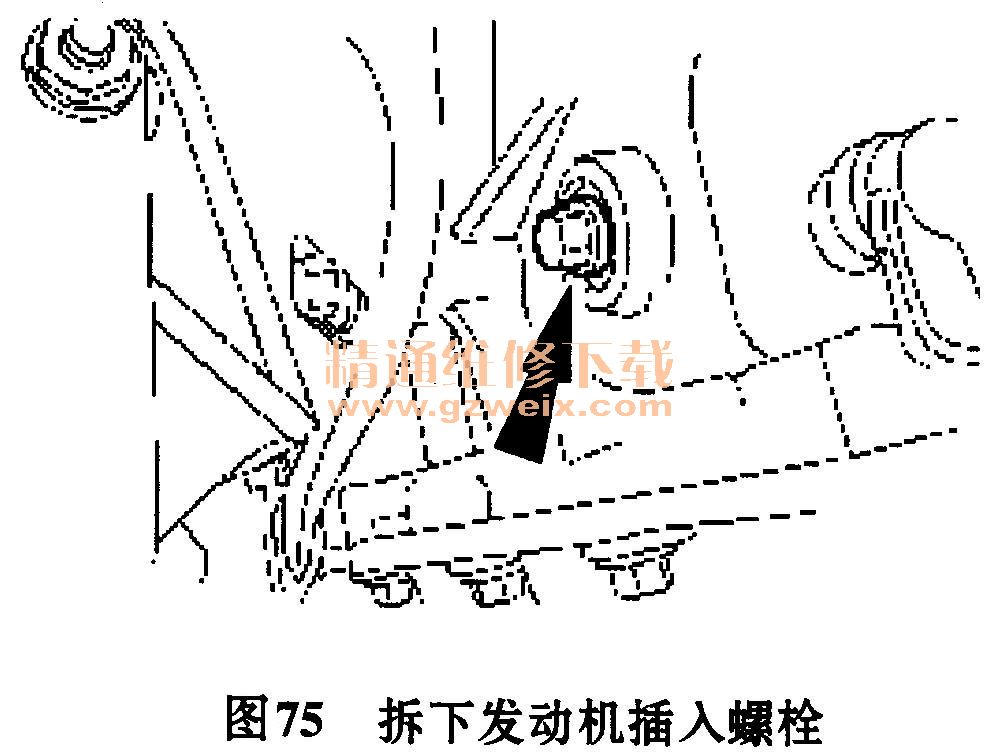

    7）拆下发动机，插入螺栓，如图75所示。

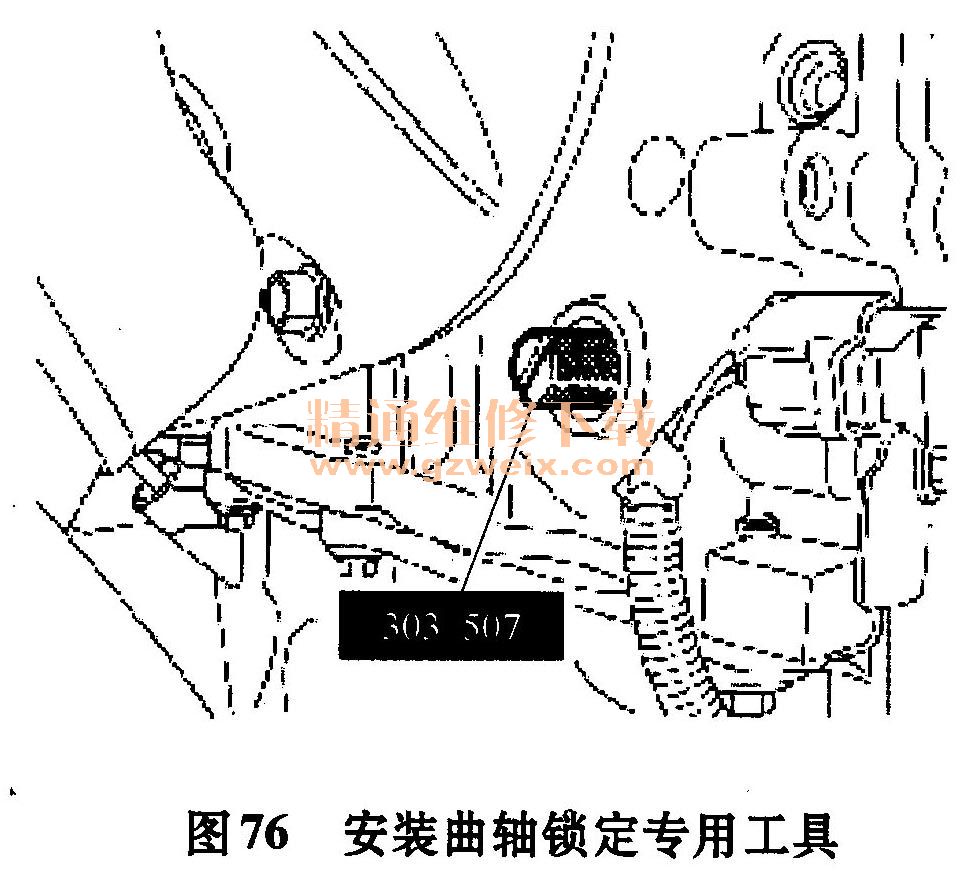

    8）如图76所示，安装曲轴锁定专用工具。

    注意：只能沿正常转动方向转动发动机。在此步骤中安装专用工具能够防止发动机沿顺时针方向转动。
    9）安装曲轴带轮固定专用工具，如图77所示。

    10）如图77所示拆下曲轴带轮。拆下曲轴带轮螺栓和垫圈。拆下曲轴带轮。如果松开螺栓时没有将曲轴带轮固定在原位，则会导致损坏发动机。
    11）如图78所示，使用专用工具，拆下曲轴前油封。拆卸密封时小心不要损坏发动机前盖或曲轴。

    12）如图79所示拆下2个动力转向泵螺栓。

    13）拆下其余螺栓，并将动力转向泵放到一旁。
    注意：动力转向压力管下的螺检保留在动力转向泵上。
    14）拆下曲轴位置（CKP）传感器并丢弃。
    注意：只要拆下CKP传感器，就必须安装新部件，用新部件提供的定位夹具进行安装。
    15）拆下螺栓和发动机前盖。
    16）拆下正时链张紧器，如图80所示。

    ①压缩正时链张紧器，在孔中插入一个曲别针固定张紧器。
    ②拆下螺栓和正时链张紧器。
    17）拆下右正时链导向装置。

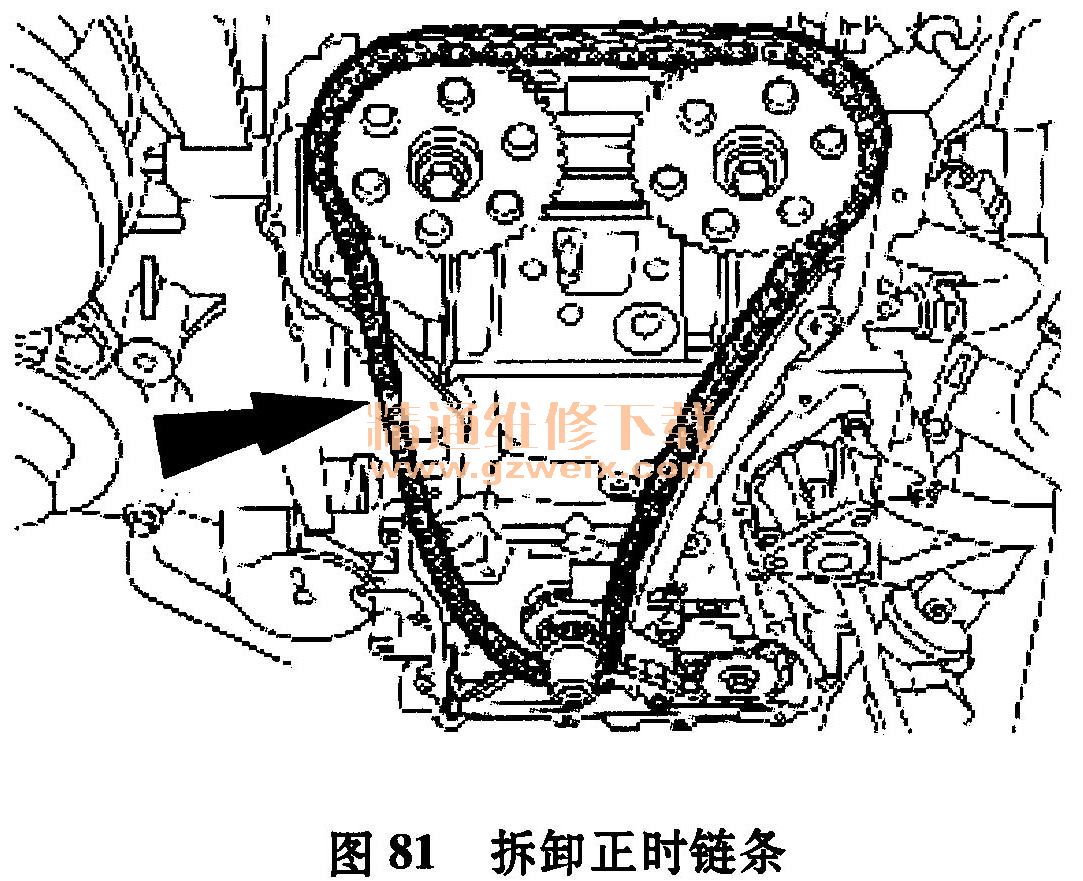

    18）如图81所示拆下正时链。

    19）拆下螺栓和左正时链导向装置。
