故障现象:客户反应打开点火开关后,音响显示屏显示“紧急救援功能无法使用,请联系当地经销商”
维修过程:首先验证故障,故障确实存在。 如图:

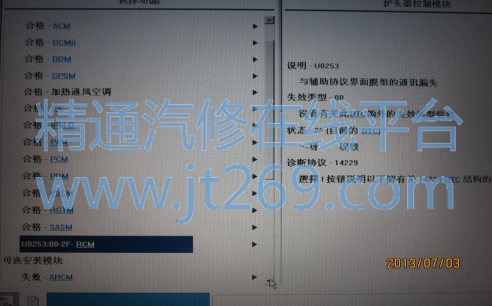

询问客户,原车没有配备导航,客户自己在外加装完导航模块后就出现这个故障。 检查车辆的 SYNC 功能可以正常工作,其他功能也正常。用 IDS 检测故障码:U0253:00-2F-RCM.故障代码可以清除掉,但重新测试故障码还有。如图:
由于此故障是客户加装导航模块后才有,首先怀疑导航模块有问题,于是把导航模块拆除,把车辆线路复原,重新测试故障依旧。再次检查故障码发现 APIM 模块失败。如图:
根据此故障码分析 1、APIM 模块电源,搭铁故障 2、APIM 模块网络故障 3、APIM 模块故障

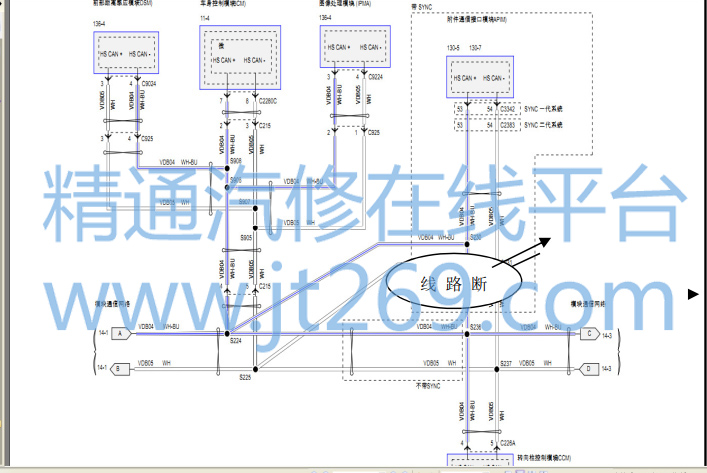

首先检查 APIM 模块电源搭铁都正常,因为 APIM 模块没有货先检查线路最后确定 APIM 模块。 根据线路图发现APIM 模块一共链接三个网络 MM-CAN,MS-CAN,HS-CAN 。根据三个网络特性分析,如果 MM-CAN 有问题不会造成模块通讯失败,先排除。MS-CAN 网络中和空调模块有通讯,语音控制空调也正常,MS-CAN 也排除。根据之前 IDS 检测故障码判断是 RCM 收不到 APIM 信号。测量 APIM 到 RCM 之间网络线发现 CAN+不通 ,经仔细检查发现,
维修总结:车辆在加装导航模块剥线时不小心把 APIM 网络线割断造成此故障,所以在工作中应仔细严谨避免人为故障。对车辆网络深入了解,才能更快解决故障。
