丰田皇冠4.3L 3UZ-FE发动机正时校对方法
来源:本站整理  作者:佚名  2014-03-05 13:49:58

    2009~2013款丰田皇冠4.3L 3UZ-FE发动机正时校对
    1 发动机正时带单元的结构分解

    发动机正时带单元结构分解如图1、图2所示。

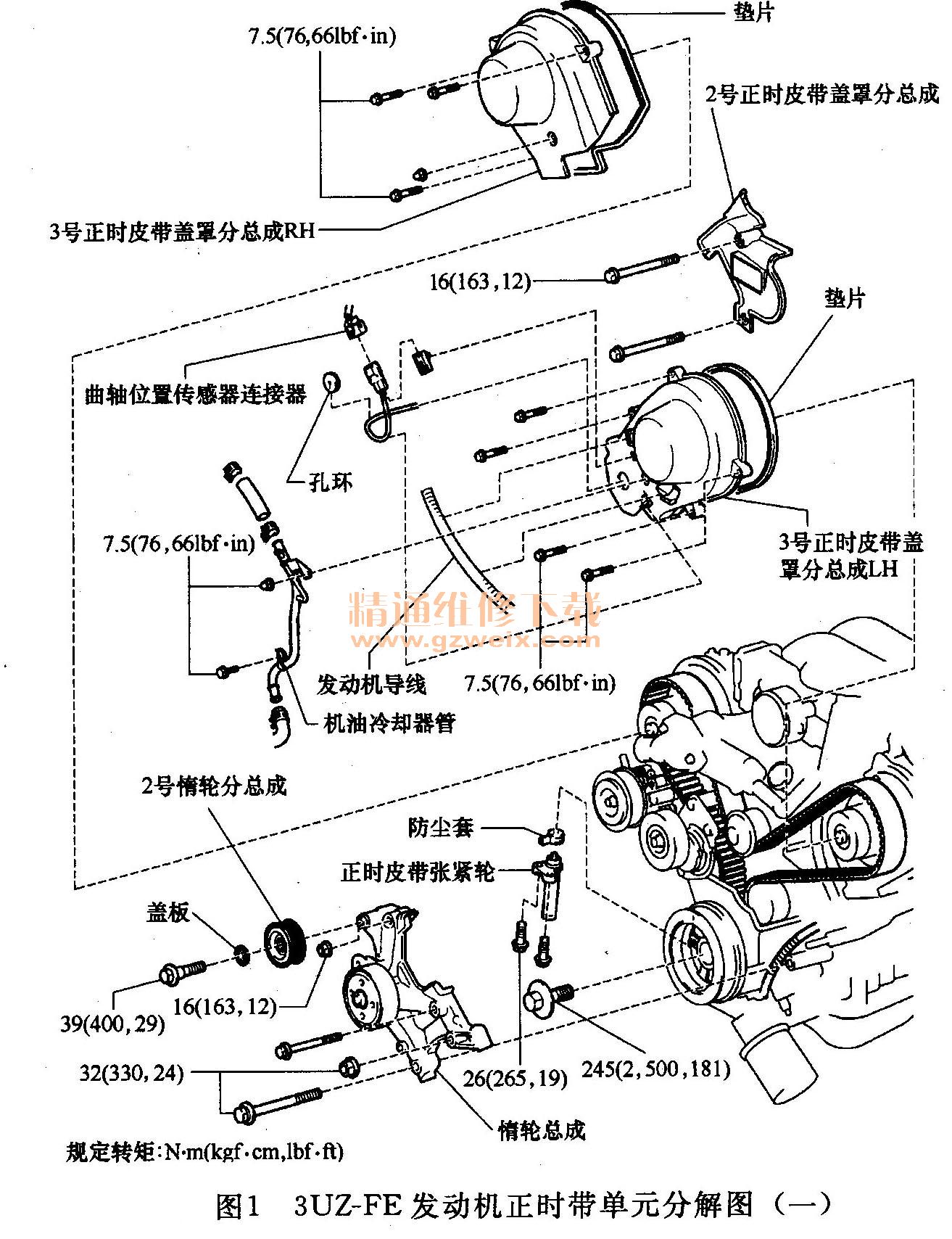

3UZ-FE发动机正时带单元分解图(一)

3UZ-FE发动机正时带单元结构分解(二)

    2 发动机正时带单元拆卸步骤
    ①拆卸散热器总成。
    ②拆卸风扇和发电机V带。
    ③拆卸2号惰轮分总成。
    ④拆卸1号惰轮支架分总成。
    ⑤断开发电机总成。
    ⑥拆卸压缩机总成。
    提示:不必完全拆下压缩机。在压缩机连接低压和高压软管的情况下,用绳索将压缩机(带电磁离合器)挂在车身上。
    ⑦拆卸右侧3号正时皮带盖分总成。
    ⑧拆卸左侧3号正时皮带盖分总成。
    ⑨拆卸2号惰轮分总成。
    ⑩拆卸2号正时皮带盖分总成。
    11拆卸多楔带张紧器总成。
    12拆卸惰轮总成。
    13拆卸曲轴减震器分总成。
    14拆卸1号正时皮带盖。
    15拆卸1号曲轴位置信号盘。
    16拆卸正时皮带。
    提示:不要弯曲或扭曲正时皮带,或将其里面朝外。不要让正时皮带接触机油、水或蒸汽。安装或拆下凸轮轴正时皮带轮的安装螺栓时,不要使正时皮带处于拉紧状态。
    a.将1号汽缸设置到TDC/压缩。
    ·暂时安装曲轴皮带轮固定螺栓。
    ·顺时针旋转曲轴,使曲轴正时皮带轮和凸轮轴正时皮带轮的正时标记如图3所示。
发动机正时标记对准

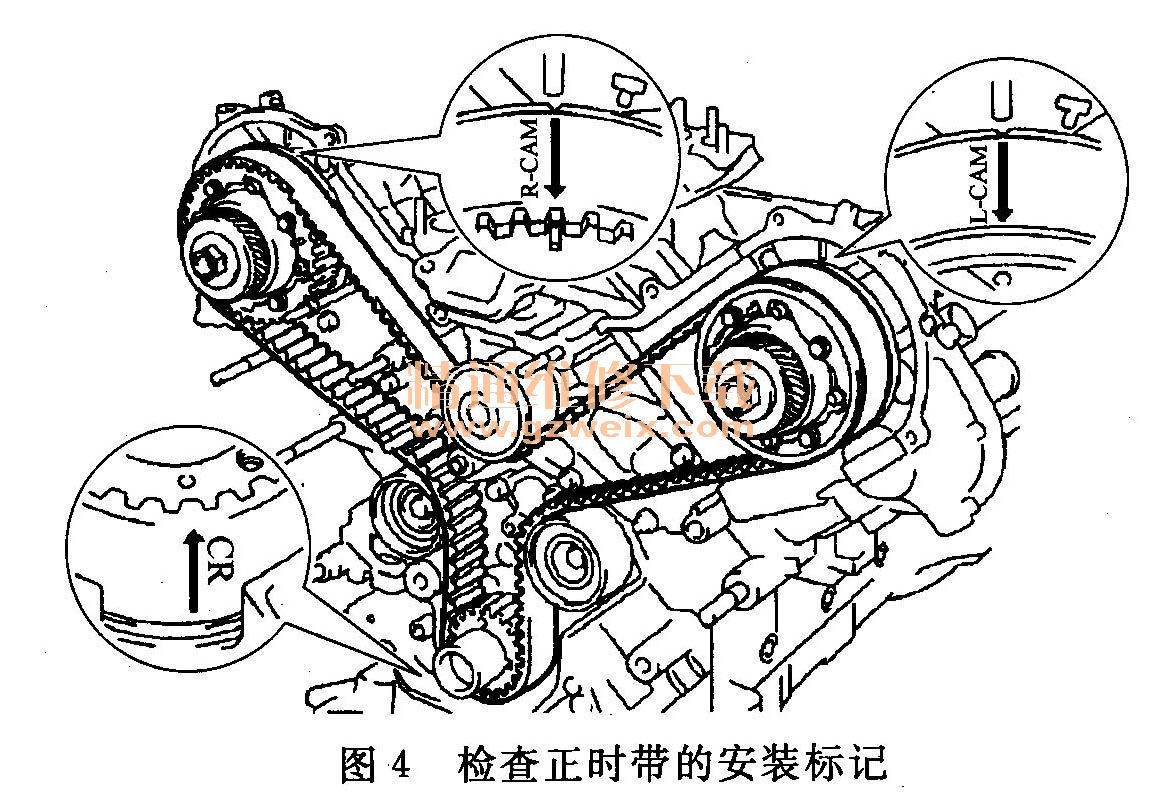

    b.如果要重复使用皮带,则检查正时皮带上的安装标记。如图4所示,通过转动曲轴,检查并确认皮带上有3个安装标记。
检查正时带的安装标记

    如果安装标记已不存在,则在拆下各零件前,在皮带上做上新的安装标记。
    c.用曲轴减震器螺栓,逆时针转动曲轴大约45°。如图5所示。注意:正时皮带卸下后的曲轴减震器必须在正确的角度,以避免在后面的步骤中被损坏。交替松开2个螺栓,然后拆下2个螺栓、皮带张紧器和防尘套。
逆时针转动曲轴大约45°
    d.拆下正时皮带。

    3 发动机正时带单元的检查
    (1)检查正时皮带
    ①检查是否正确安装。
    ②检查正时盖衬垫是否损坏或正确安装。
    ③如果皮带齿破裂或损坏,则检查凸轮轴是否锁止。
    ④如果皮带表面有明显的磨损或裂纹,则检查惰轮锁止侧和水泵侧是否有裂痕。
    ⑤如果只皮带一侧有磨损或损坏,则检查每个皮带轮的皮带导向装置和对准情况。
    ⑥如果皮带齿上有明显磨损,则检查正时盖是否损坏,检查并确认衬垫安装正确。检查皮带轮轮齿上是否有异物。如有必要,则更换正时皮带。
    (2)检查正时皮带张紧器总成

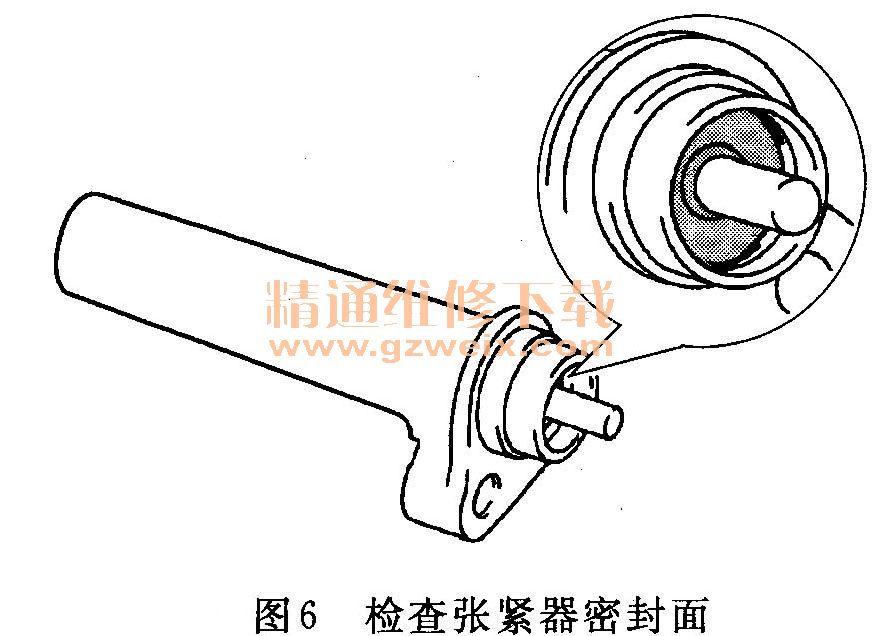

    ①目视检查张紧器的密封部分是否漏油,见图6。
检查张紧器密封面
    ②用双手握住张紧器,并用力推推杆,检查并确认其不移动。切勿握住张紧器推杆使用朝下。如果推杆移动,则更换正时皮带张紧器。

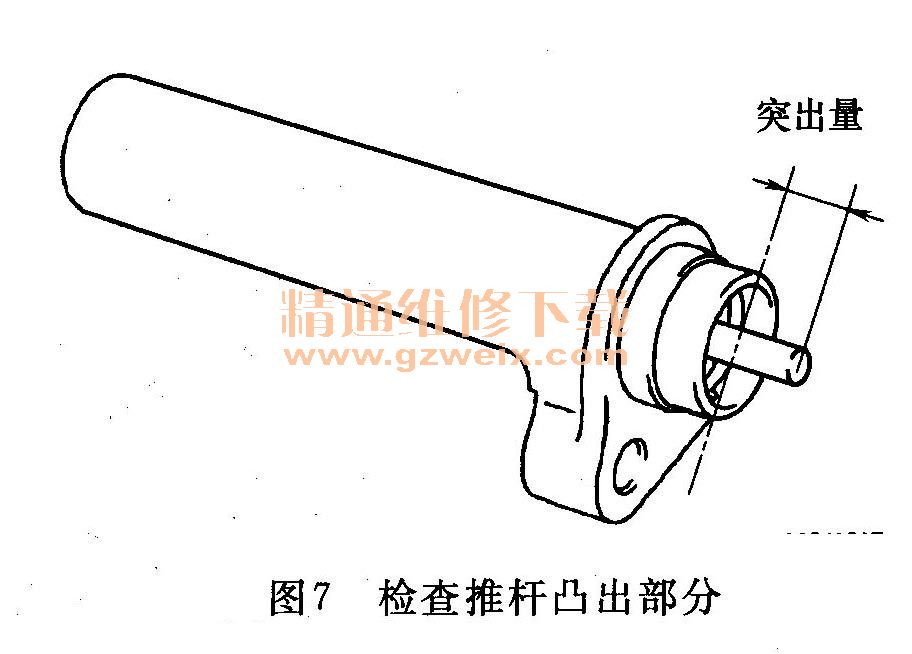

    ③从壳端测量推杆的凸出部分,见图7。标准凸出部分高度:9. 5~10. 5mm。
检查推杆凸出部分

    (3)检查1号正时皮带惰轮分总成

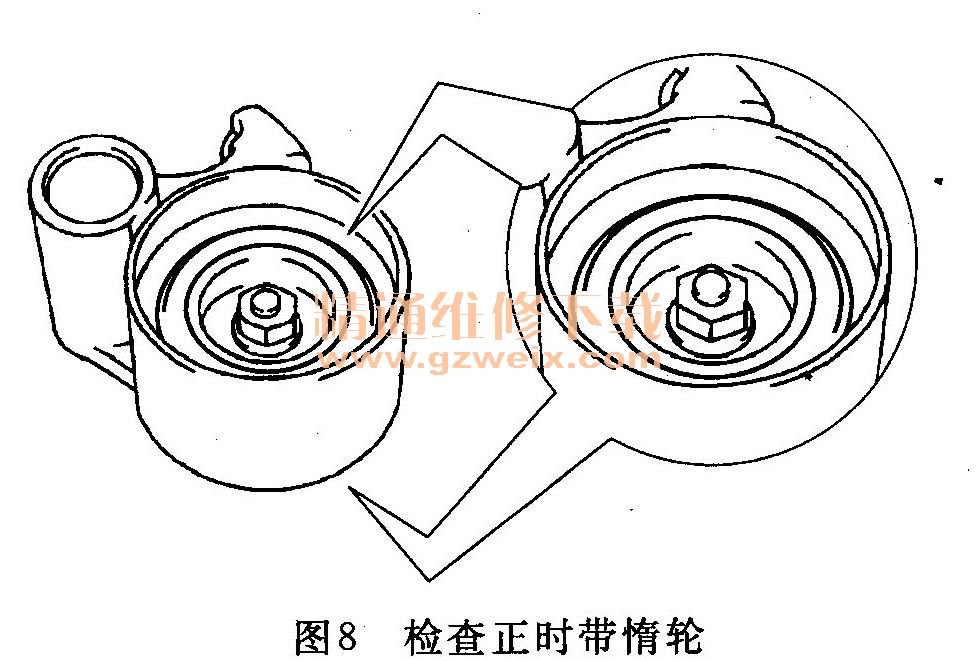

    ①目视检查惰轮的密封部分是否漏油,如图8所示。如果发现泄漏,则更换1号正时皮带惰轮分总成。
检查正时带惰轮

    ②检查并确认惰轮转动顺畅。如有必要,则更换1号正时皮带惰轮分总成。
  (4)检查2号正时皮带惰轮分总成
    检查并确认惰轮转动顺畅。如有必要,则更换2号正时皮带惰轮分总成。

[1] [2]  下一页
