4 发动机正时带的安装步骤
    ①检查1号正时皮带惰轮分总成。
    ②检查2号正时皮带惰轮分总成。
    ③检查水泵。
    ④清除曲轴、机油泵皮带轮、水泵皮带轮、1号和2号惰轮上的所有油污或水，并保持其清洁。擦拭皮带轮就可以，不要在皮带轮上使用任何清洁剂。
    ⑤将1号汽缸设置到TDC／压缩。

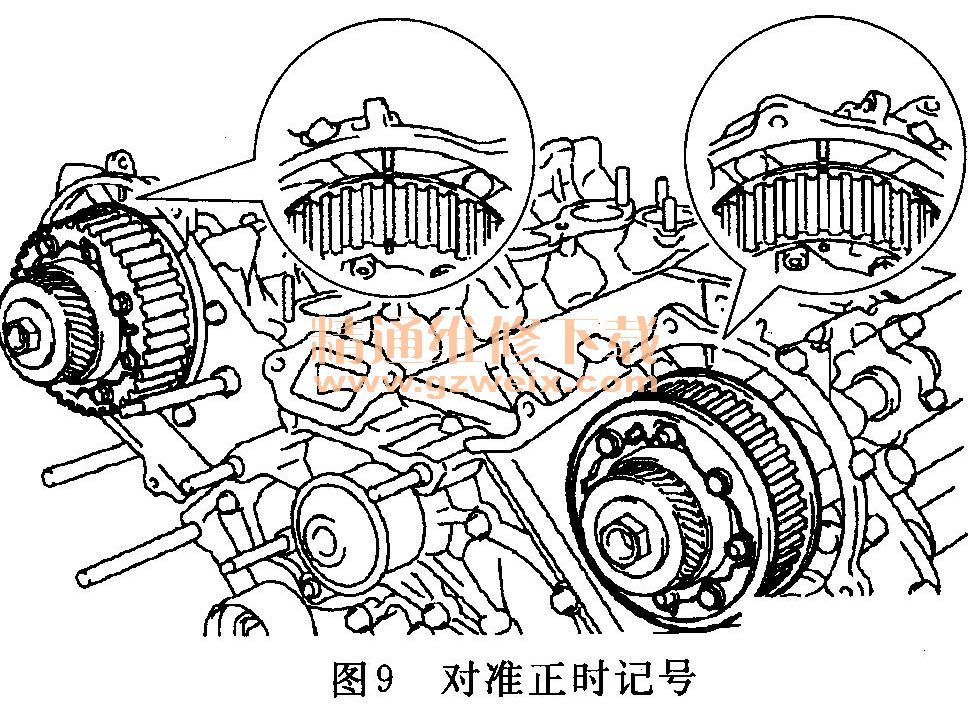

    a.转动凸轮轴的六角头部位，以将凸轮轴正时皮带轮和正时皮带盘的正时标记对准，如图9所示。

提示：顺时针铎铎转动凸轮轴正时皮带轮，以使正时皮带的安装更容易。见图10 ，左侧汽缸组凸轮轴正时皮带轮的转动距离：1/2个齿。右侧汽缸组凸轮轴正时皮带轮的转动距离：1个齿。

    b.使用曲轴减震器螺栓，转动曲轴以将曲轴正时皮带轮和机油泵体的正时标记对准，见图11。


    c.清除各皮带轮上的所有油污或水，并保持其清洁。
    d  定位皮带上的朝前标记（箭头），使其朝前。
    e.将皮带连接到曲轴正时皮带轮上。将皮带上的安装标记与曲轴正时皮带轮的正时标记对准。
    f.将皮带连接到2号正时皮带惰轮上。
    g.将皮带连接到凸轮轴正时皮带轮上（左侧汽缸组）。将皮带上的安装标记与凸轮轴正时皮带轮的正时标记对准。
    h.将皮带连接到水泵皮带轮上。
    i.将皮带连接到凸轮轴正时皮带轮上（右侧汽缸.组）。将皮带上的安装标记与凸轮轴正时皮带轮的正时标记对准。
    J.将正时皮带连接到1号正时皮带惰轮上。
    ⑥设定皮带张紧器。
    a.使用压力机，用981～9807N的力，缓慢压下推杆。

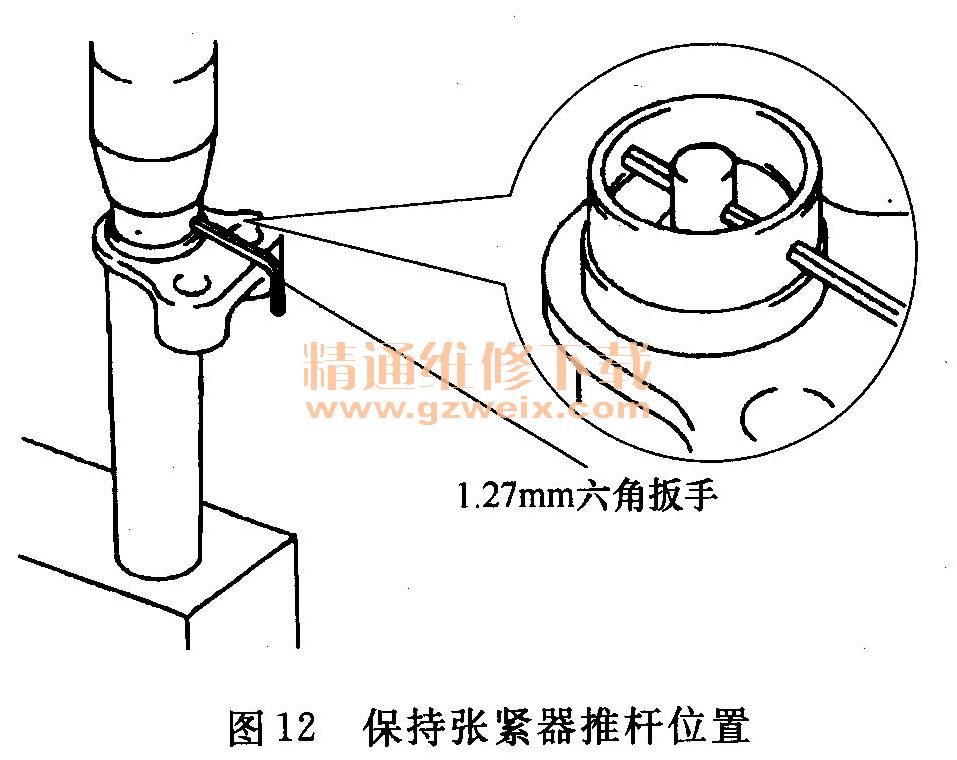

    b.将推杆和壳的孔对准。将1. 27mm的六角扳手插入孔中，使推杆保持在设定位置，见图12。

    c.松开压力机。
    d.将防尘套安装到皮带张紧器上。
    ⑦安装皮带张紧器。
    a.用2个螺栓暂时安装皮带张紧器。
    b.交替紧固2个螺栓。

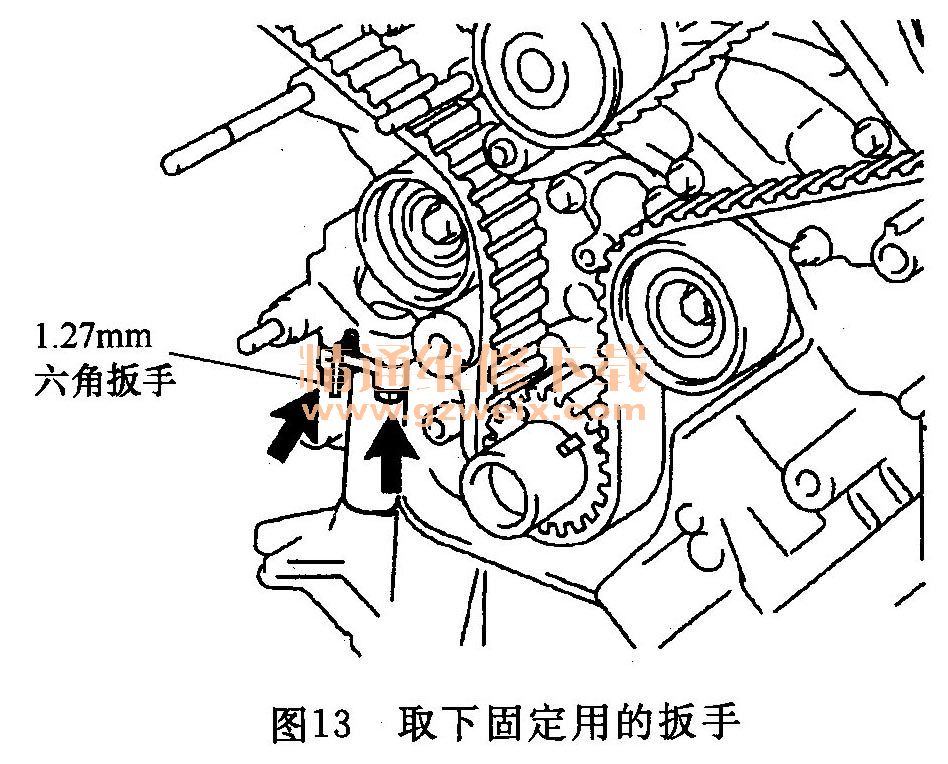

    c.使用钳子，从皮带张紧器上取下1. 27mm六角扳手，如图13所示。转矩：26N·m。



    ⑧检查气门正时。
    a.使用曲轴减震器螺栓，从TDC到TDC缓慢转动曲轴正时皮带轮2周。提醒：务必顺时针转动曲轴皮带轮。
    b.检查并确认正时标记对准。如果任一皮带轮的正时标记未对准，则拆下皮带并重新安装。
    c.拆下曲轴减震器螺栓。
    ⑨安装1号曲轴位置信号盘。
    ⑩安装1号正时皮带盖，用4个螺栓安装皮带盖。转矩：7. 5N·m。
    11安装曲轴减震器分总成。
    a.将减震器键槽与减震器定位键对准。
    b.使用专用工具和锤子，敲入减震器。
    c.使用专用工具，安装减震器螺栓。转矩：245N·m。
    12安装惰轮总成，用2个螺栓和2个螺母安装惰轮。
    13安装多楔带张紧器总成用螺栓和2个螺母安装皮带张紧器。转矩：16N·m。
    14安装2号正时皮带盖分总成。
    15通过与各部位匹配卡爪和销，固定正时皮带盖。
    16用2个螺栓安装正时皮带盖。转矩：16N·m。
    17安装2号惰轮分总成。用皮带轮螺栓安装惰轮和盖板。
    18安装左侧3号正时皮带盖分总成。
    19安装右侧3号正时皮带盖分总成。
    20将衬垫安装到皮带盖上。
    21用盖螺母和3个螺栓安装正时皮带盖。转矩：7. 5N·m。
    22连接压缩机总成：将冷却器压缩机固定到发动机上。然后连接压缩机，并用3个螺栓和螺母安装撑条和线束支架。转矩：螺栓（49N·m）、螺母（（29N·m）。
    23安装发电机总成。
    24安装1号惰轮支架分总成。
    25安装2号惰轮支架分总成。
    26安装风扇和发电机V带。
    27安装散热器总成
