2002款起大众波罗装备BCC 1. 4L发动机正时校对方法
    1．正时带单元分解
    BCC发动机正时带单元分解图如图69所示。

    2．正时带的拆卸方法
    1）拆下空气滤清器壳。
    2）拆下正时带护罩上部。
    3）拆下发动机挡泥板。
    4）拆下右前轮罩外壳。
    5）现在标出传动带的传动方向，然后将其拆除。
    6）将曲轴调到1缸的上止点。带轮上的切口必须与标记O的边缘对齐，如图70所示。

    7）凸轮轴正时齿轮上的定位孔与凸轮轴壳体定位孔的中心必须对齐，如图71中箭头所示。

    8）将两个凸轮轴正时齿轮用凸轮轴锁止件T 10016按如下方法固定：将两个锁止销穿过凸轮轴正时齿轮的定位孔，插入至凸轮轴壳体定位孔的极限位置。
    9）将支架B推至进气凸轮轴正时齿轮上的C极限位置，如图72所示。

    10）将支架B推至进气凸轮轴正时齿轮上的C极限位置，如图72所示。为了能拆下曲轴的带轮，必须按下述方法降低发动机。
    11）用底座10-222A/1支起支撑工装10-222A。
    12）旋开补偿罐，放置在一边。
    13）从发动机支架下的下部正时带盖板上拆下上部固定螺钉。
    14）将发动机略微预紧，并拧开固定螺钉。
    15）旋开固定螺钉，并拆下整个发动机凸轮轴轴承。
    16）拆下气缸盖上的发动机支架。
    17）降低发动机，直至可触及带轮的固定螺钉。
    18）现在松开带轮和正时带轮的固定螺钉。用夹具3415和3415/1固定带轮。
    19）拆下带轮。重新旋入带有两个垫圈的固定螺钉，以便固定正时带轮。
    20）对于带空调器的车辆，拆下传动带的张紧件。
    21）拆下正时带护罩下部。
    22）标出两个正时带的传动方向。
    23）松开主传动带张紧轮，并通过逆时针方向扭转张紧轮来松开正时带。
    24）松开张紧轮上的紧固螺栓。
    25）拆下正时带。
    26）松开正时带的张紧轮，并通过顺时针方向扭转张紧轮来松开正时带。
    27）拆下传动装置张紧轮。
    28）拆下正时带。
    3．正时带的安装步骤
    安装条件：不允许活塞位于上止点。曲轴正时带轮用固定螺钉和两个垫圈固定在曲轴上。凸轮轴正时齿轮用T10016锁定在凸轮轴壳体的定位孔中，而且要防止扭转锁死。
    注意：凸轮轴旋转时，气门会撞到位于上止点的活塞上。

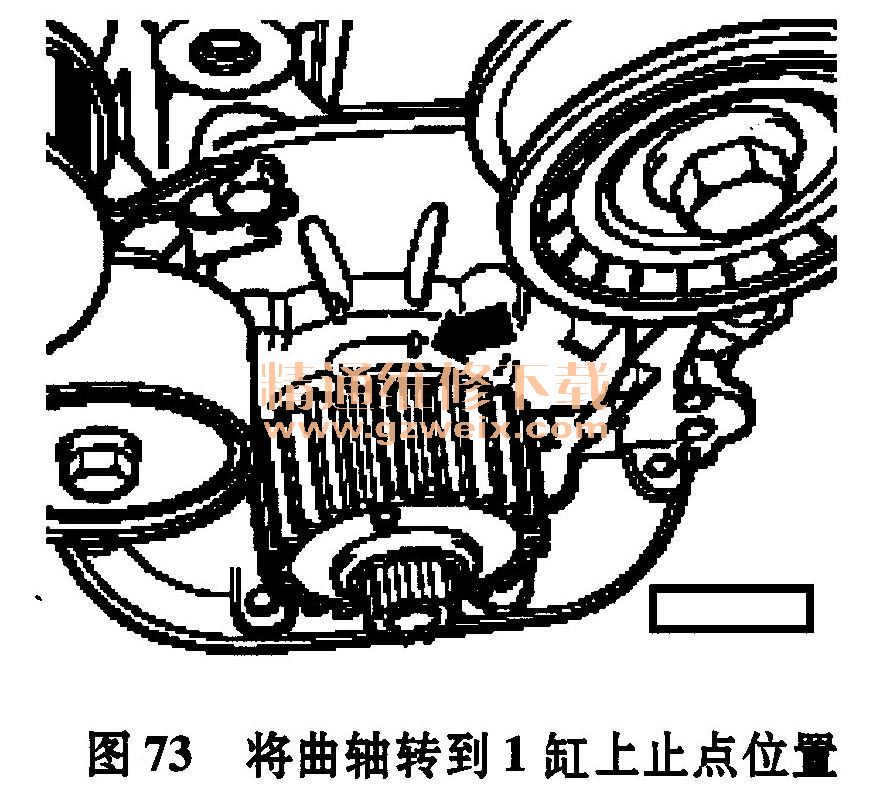

    1）将曲轴调到1缸上止点位置。斜切齿必须与油泵上的标记对齐，如图73中箭头所示。

    2）首先将正时带以顺时针方向向上安放在进气凸轮轴正时齿轮上，然后再将其安放在排气凸轮轴正时齿轮上。正时带松弛的部分必须位于下部。请注意正时带传动时的转动方向。
    3）沿箭头所示方向顺时针旋转带有内六角螺栓1的传动装置张紧轮，张紧轮在未张紧位置，如图74所示。

    4）用张紧轮将正时带的下部向上拉紧，并旋入张紧轮的固定螺钉。
    5）略微拧紧张紧器固定螺钉。底板的凸缘必须嵌接在气缸盖孔2中，如图74所示。
    6）接着通过逆时针方向扭转带内六角螺栓的张紧轮来张紧正时带，直至指针2位于记号窗中的底板凸缘之上（箭头所示），如图75所示。

    7）拧紧张紧轮上的紧固螺栓。拧紧力矩：20N·m。首先将正时带逆时针方向通过张紧轮、曲轴、导向轮和进气凸轮轴正时齿轮，安放在水泵带轮上。必须注意正时带传动时的传动方向。如果张紧轮之前已经拆除，必须按下述方法安装张紧轮。
    8）在箭头位置逆时针方向旋转带内六角螺栓的正时带张紧轮，如图76所示。

    9）略微拧紧固定螺钉。底板凹口1必须夹在固定螺钉2上，如图77所示。

    10）接着通过沿箭头方向扭转张紧轮来张紧正时带，直至指针3位于底板切口上（箭头所示），如图77所示。
    11）拧紧张紧轮上的紧固螺栓。拧紧力矩：20N·m，将工具从凸轮轴正时齿轮中移走。
    12）现在沿发动机旋转方向旋转曲轴两圈，直至曲轴再次位于1缸的上止点。
    13）然后必须再检查一次正时带调整情况和张紧轮位置。
    14）如有必要，再次张紧两条正时带。
    15）重新安装曲轴带轮。这时要注意下列事项：带轮和正时带轮的固定螺钉必须更新。安装带轮时必须注意正时带轮的固定。涂了油的新螺栓的拧紧方式：90N·m＋1/4圈（90°）。
    16）发动机支架安装在气缸盖上。拧紧力矩50N·m。对于带空调器的车辆，重新安装传动带的张紧件。
    17）安装发动机的机组支承。
    18）安装正时带护罩上部。
    19）安装传动带。
    20）安装右前轮罩外壳。
    21）安装发动机挡泥板。
    22）拧紧冷却液补偿罐。
    23）安装空气滤清器壳。
