故障诊断：给人的第一感觉是发电机没有发电。用万用表测量了着车时发电机的电压，确实处于未发电状态。

    初步认为是发电机不能发电导致蓄电池亏电而最终损坏，因此在更换完蓄电池后还应更换发电机才能解决问题，至于组合仪表蓄电池灯不能点亮，可能是发电机里面的调节器出了故障，更换发电机都能解决。可是事与愿违，连续更换两个发动机后故障依旧。

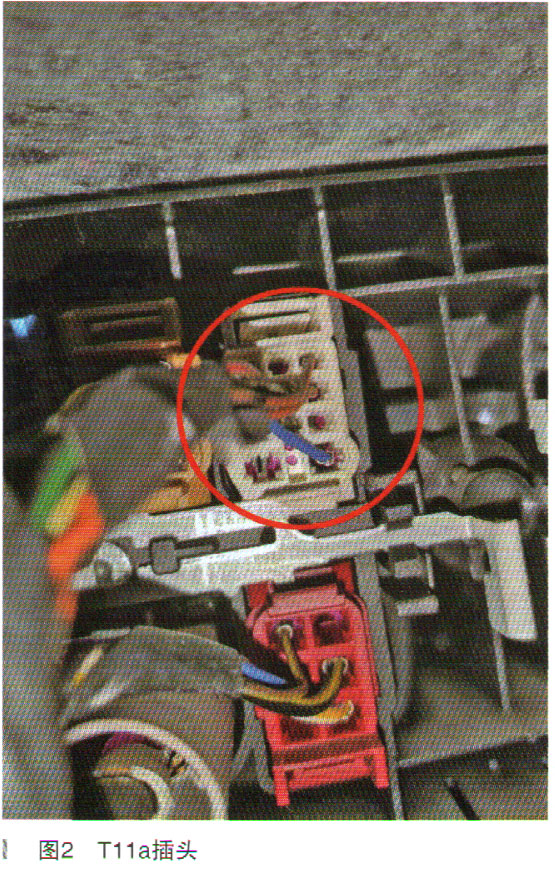

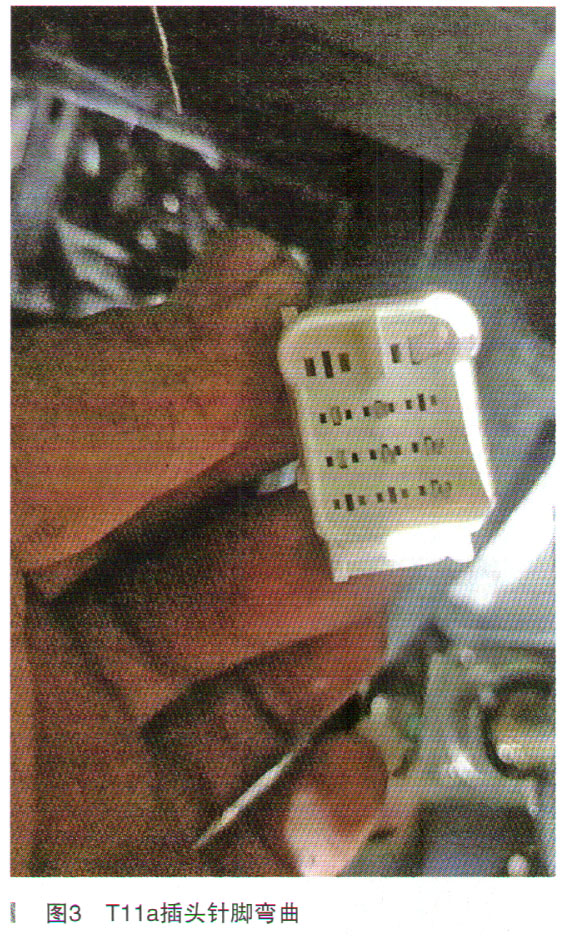

    经过继续检查测试发现，当踩下加速踏板发动机转速达到1500r/min以上发电机就能发电了，但电压并不太高，在13.8V左右。即便不踩加速踏板再回到怠速状态，发电机还是能正常发电。但只要一熄火再着车，就又不能发电了。发电机后面有一个两线插头，分别为黑色线和蓝色线，在打开点火开关的状态下，黑色线有12V电压，而蓝色线没有电压。着车后依然没有电压，但当将发动机加速到1500r/min以上发电机发电后就有12V电压了。查看维修手册相关的线路图（如图1所示）得知，发电机后面两线插头T2v中的黑色导线去往发动机控制模块J220，而蓝线去往车载电网控制单元J519的T18a/9针脚，中间经过了一个T11a插头。测量了T2v/2到发动机控制模块T80/11之间的黑色导线，电阻为0.3Ω，无与电源及搭铁短路情况。接着测量了T2v/ 1到车载电网控制单元J519的T18a/9针脚之间黄色导线的电阻为无穷大，明显不正常。下一步应该是找一个合适的测量点确定故障部位所在，而蓝色导线中间的T11，插头无疑是一个比较理想的测量点。从电路图中得知，T11a插头为白色，在前隔板左面，紧凑型组合插座D号位上，经过一番寻找，发现这个插头位于雨刮电机的后面，雨水收集板的下面，如图2所示，插头是从里往外插的，需要从方向盘下面往里的位置才能看到，不太好下手。用一个合适的长工具将插头拔下来，发现了问题所在，公插头T11a/1针脚弯曲，‘如图3所示。将T11a/1针脚插针扳正，装复后测量发电电压在14.6V左右，蓄电池灯也能正常点亮和熄灭，故障排除。





    事后询问客户得知，此车曾拆装过仪表工作台，应该是在拆装仪表工作台作业中操作不当导致此故障。另外，此车故障排除过程比较仓促，没有读取故障码，靠电路图加一些经验排除了故障。若有故障码设置，经过引导，应该也能轻松找出故障所在。蓝色线应为车载电网控制单元J519输出的发电机励磁线，只要在发电机刚运转时通一下电，发电机开始发电后就可由他励改变为自励。至于为什么发动机转速在1500r/min以上即便励磁线断路发电机也能实现发电，我想这应该是一种故障保护模式，可能是J519设置了故障码后改由发动机控制单元J22。经黑线实现励磁。这是笔者的一种推断，如有不妥当的地方，还请各位同行指正。
