4．平衡轴正时链拆装步骤
    拆装步骤
    1）拆卸正时链上盖板。
    2）拆卸正时链下盖板。
    3）拆卸凸轮轴正时链。
    4）拆卸凸轮轴正时链滑轨。
    5）拆卸凸轮轴正时链的链条张紧器。
    6）拆卸平衡轴正时链的链条张紧器。
    7）拆卸张紧轨。
    8）拆卸滑轨。
    9）取下正时链。
    安装步骤

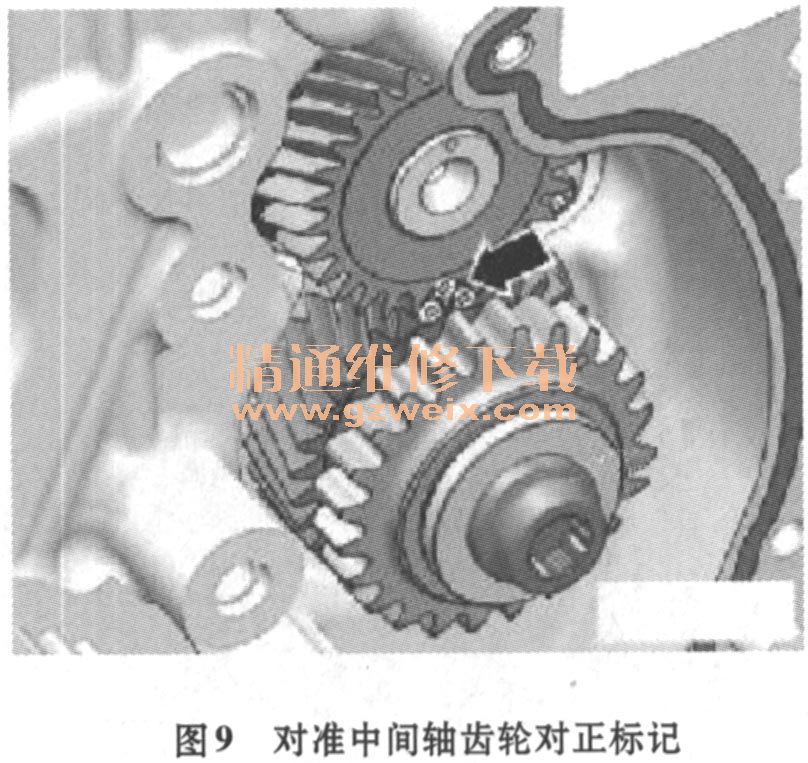

    1）将中间轴齿轮／平衡轴转至标记处，如图9所示。

    提示：正时链的彩色链节必须定位在链轮的标记上。

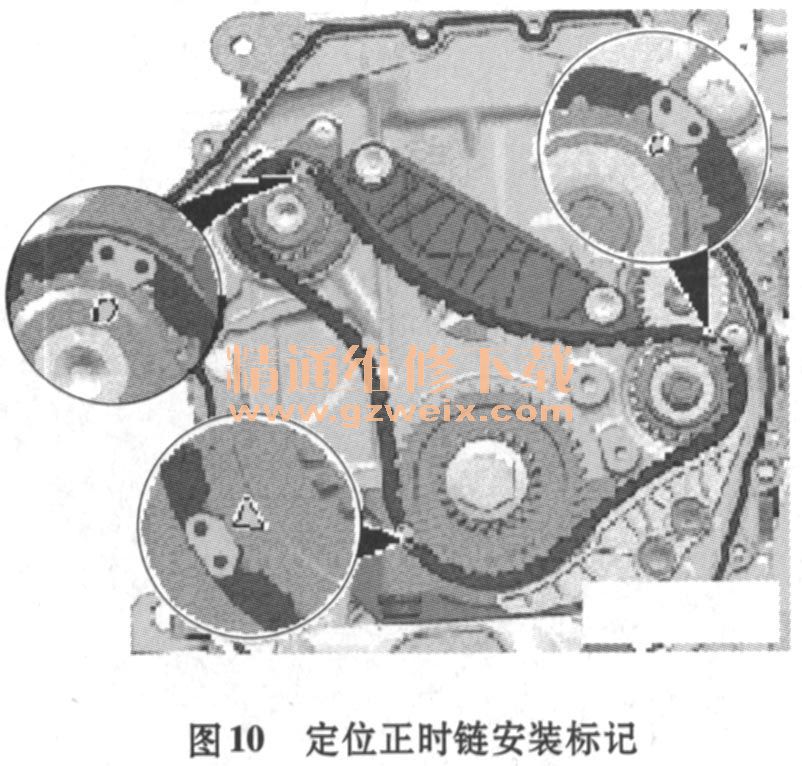

    2）放上正时链，正时链的彩色链节必须定位在链轮的标记上，如图10所示。

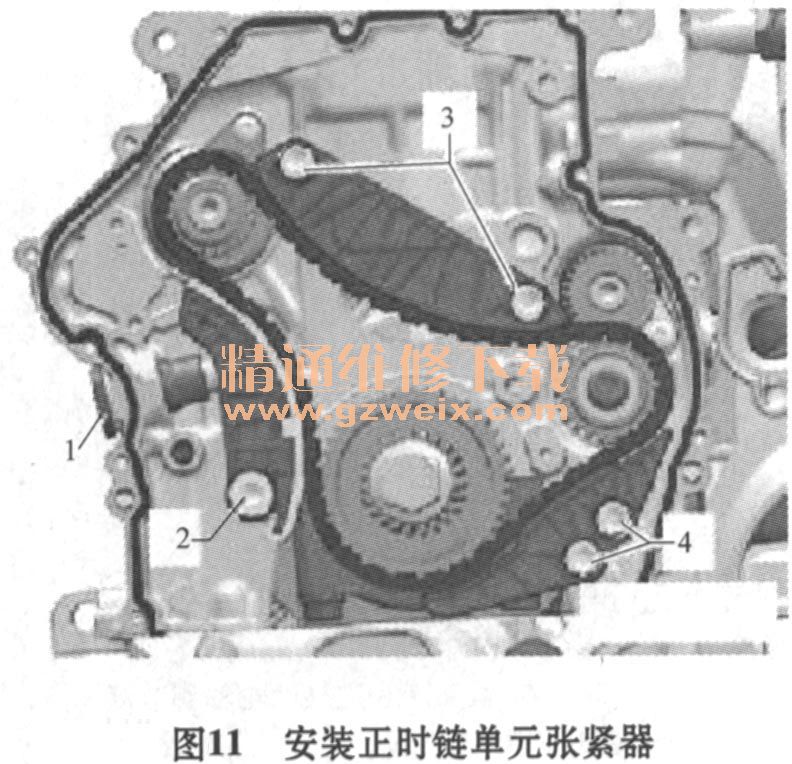

    3）安装正时链滑轨并拧紧螺栓4，如图11所示。

    4）安装正时链滑轨并拧紧螺栓3，如图11所示。
    5）安装正时链张紧轨并拧紧螺栓2，如图11所示。
    6）涂防松剂后安装正时链的链条张紧器1，如图11所示。
    7）再次检查是否正确调整。检查中间轴齿轮／平衡轴的标记。
    8）安装凸轮轴正时链。
    9）安装正时链下盖板。
    10）安装正时链上盖板。
    11）安装多楔带张紧装置。
    12）安装多楔带。
