三、检查凸轮轴的基本位置
1.带53°标记的发动机M276.8(如图5所示)。

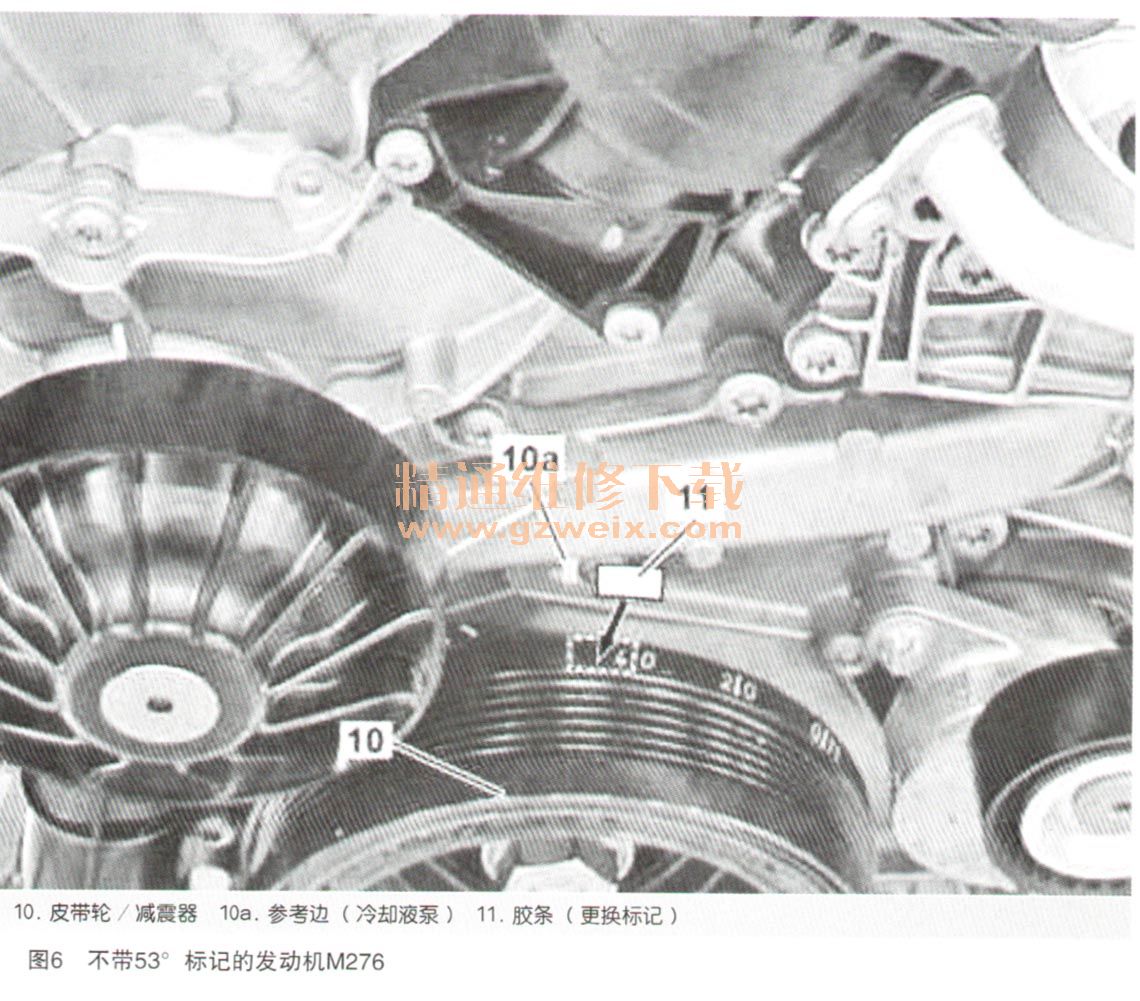

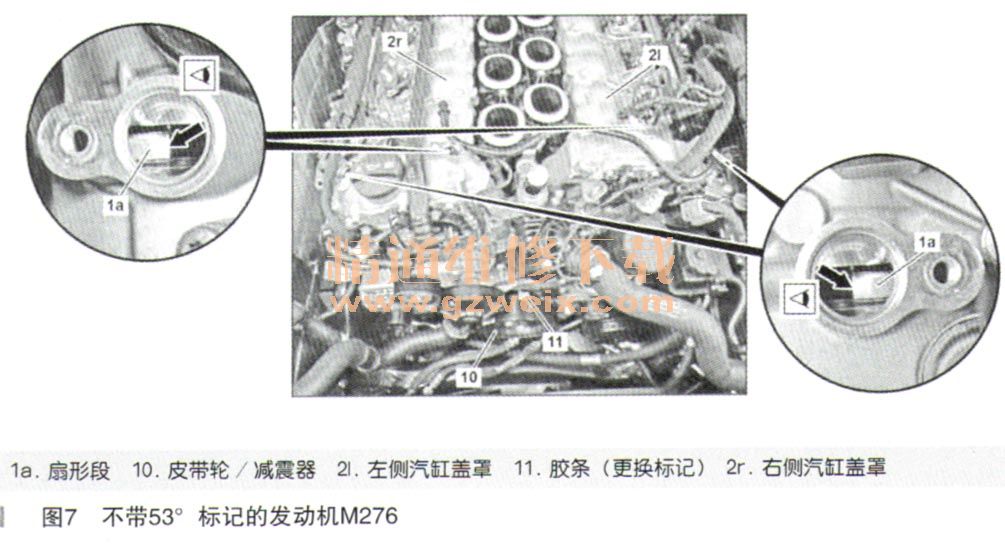

2.不带53°标记的发动机M276.8(如图6和图7所示)。
3.右侧汽缸盖(A)左侧汽缸盖(B)(如图8所T)。
4.拆卸/安装力一法。
(1)拆下凸轮轴上的所有霍尔传感器。
(2)检查皮带轮/减震器(如图6或图7中1(嘶示)上是否有53°标记。
(3)将53°标记的替换标记粘贴到皮带轮/减震器(如图6或图7中10所示)上。皮带轮/减震器(如图6或图7中10所示)上不带53°标记的发动机:将17 mm长的胶条(如图7中11所示)粘贴到皮带轮/减震器(如图6或图7中10所示)上的40°标记处。胶条(如图7中11所示)的末端在皮带轮/减震器(如图6或图7可10所示)上标记出了缺失的53°标记。
(4)通过曲轴中央螺栓沿发动机转动方向将发动机转到1号汽缸点火上止点(T DC)后53°曲轴转角处。皮带轮/减震器(如图6或图7中10所示)上带53°标记的发动机:不得沿与发动机转动方向相反的方向转动发动机;否则会使发动机正时链跳齿。通过曲轴沿发动机转动方向转动发动机,直至皮带轮/减震器(如图6或图7中10所示)上的53°标记与参考边(10a)对齐,参考边(10a)位于冷却液泵上。通过曲轴中央螺栓沿发动机转动方向将发动机转到胶条(如图7中11所示)末端(1号汽缸点火上止点(TDC)后53°曲轴转角(KW))。皮带轮/减震器(如图6或图7中10所示)上不带53°标记的发动机:不得沿与发动机动方向相反的方向转动发动机;否则会使发动机正时链跳齿。通过曲轴沿发动机转动方向转动发动机,直至皮带轮/减震器(如图6或图7中10所示)上的53°标记与参考边(10a)对齐。参考边(10a)位工冷却液泵上。
(5)检查凸轮轴的基本位置。通过对汽缸盖罩(如图8中21和2r所示)上的霍尔传感器开口进行目视检查来检杳凸轮轴的基本位置。在汽缸盖罩(如图8中21和2r所示)上从霍尔传感器开口的中间必须能够看到扇形盘(如图8中1所示)扇形段(如图8中1a所示)的边缘。如果基本设置不正确:见调节凸轮轴的基本位蹬。
(6)按照拆卸的相反顺序进行安装
