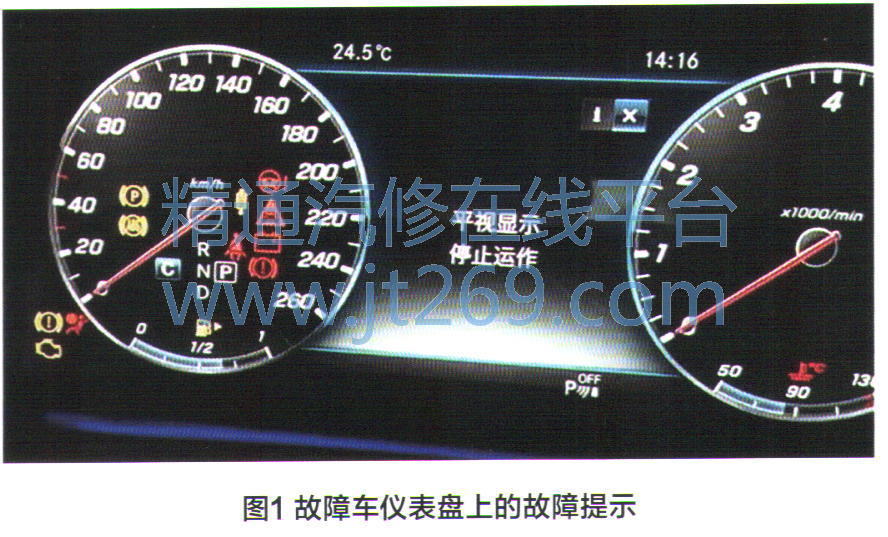

一辆行驶里程约6 600km、搭载276824型发动机的2019款奔驰S450 4MATIC(CODE 809)轿车。该车仪表盘上出现“平视显示停止运作”的故障提示信息(图1)。
故障诊断:接车后检查,发现故障车除平视显示器不能工作外,其他功能均正常。查询车籍卡,发现该车配置了CODE 463前视野显示(平视显示系统)和275记忆组件(驾驶员座椅、转向柱和后视镜)。

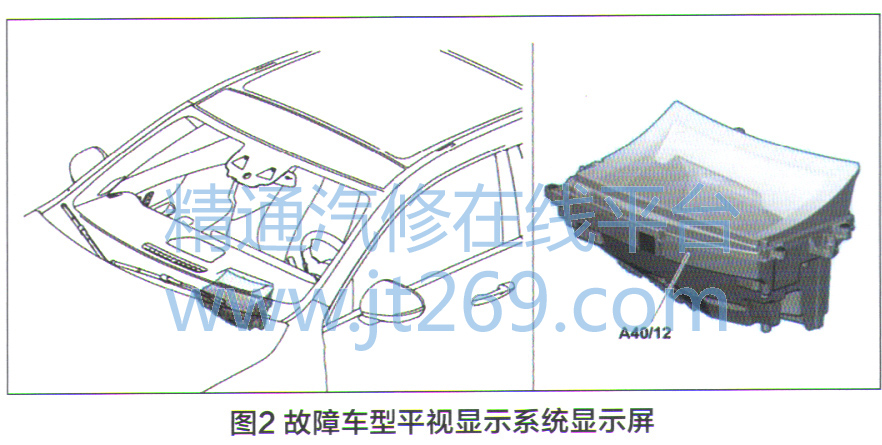

平视显示系统HUD(Head Up Display)的显示屏A40/12位于驾驶员侧仪表板下方,安装在仪表板横梁上(图2)。平视显示屏同步显示仪表盘上与驾驶相关的信息(如车速、导航等),并将其投射到风挡玻璃上,以便驾驶员无需转移注意力就能随时都能与驾驶相关的信息,提高行车安全性。平视显示屏通过高速视频链接(HSVL)接收由仪表盘控制单元处理的画面信息,风挡玻璃上投射画面的高度可根据驾驶员的身高在仪表盘上进行调节;投射亮度可以调节,也可以设置成根据环境亮度自动调整;投射的内容也可以根据需要单独配置。此外,对于配置有记忆功能的车辆,还可通过记忆功能获取个性化设置。

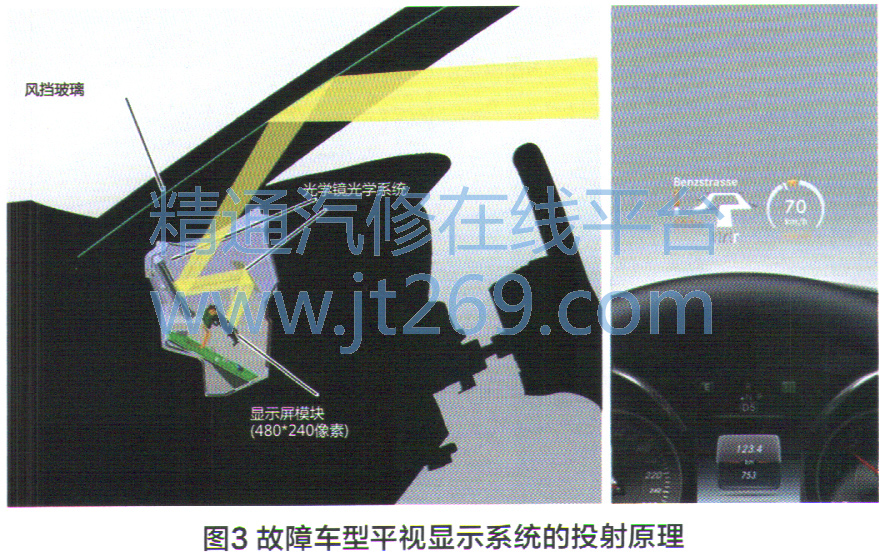

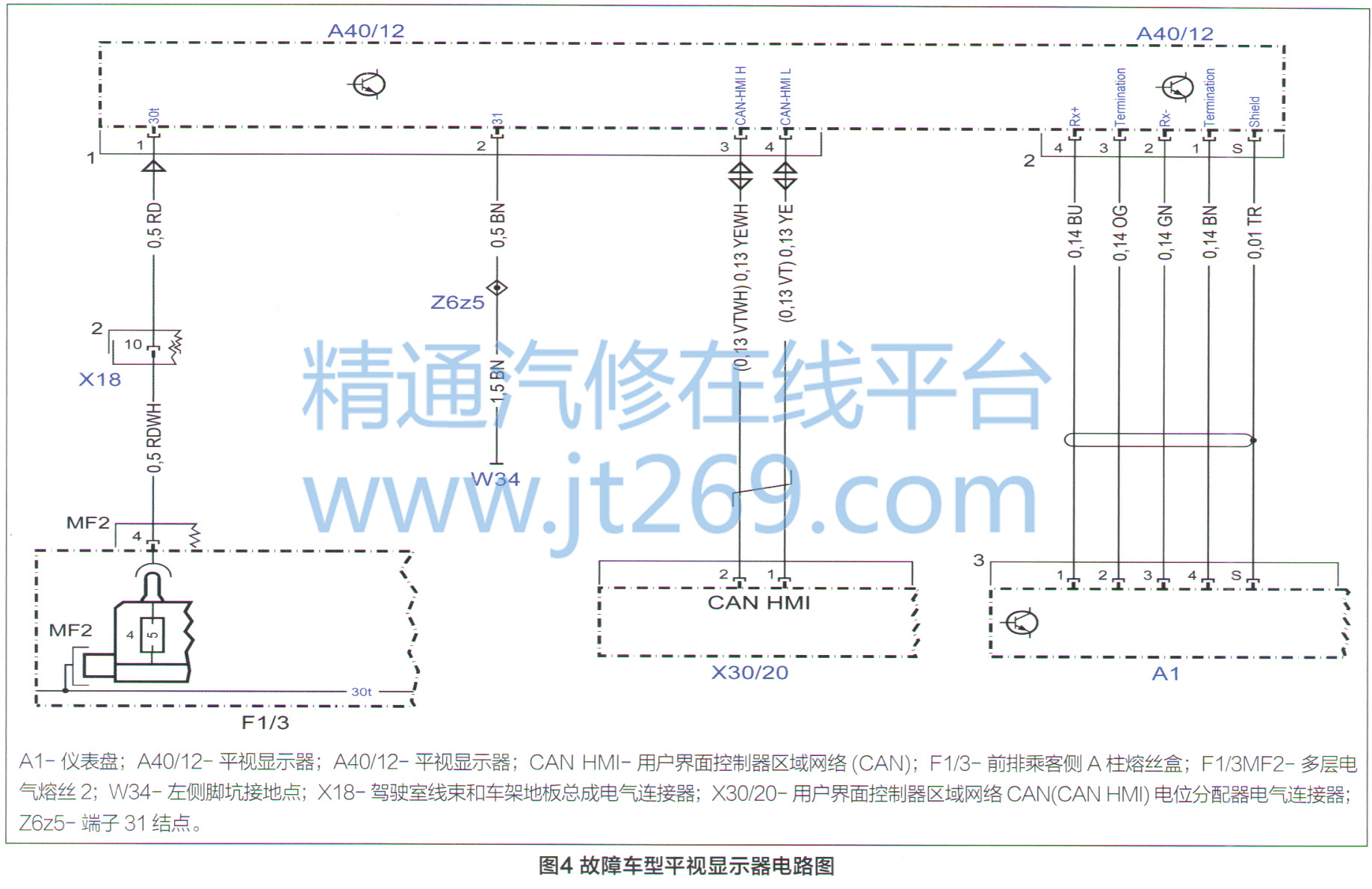

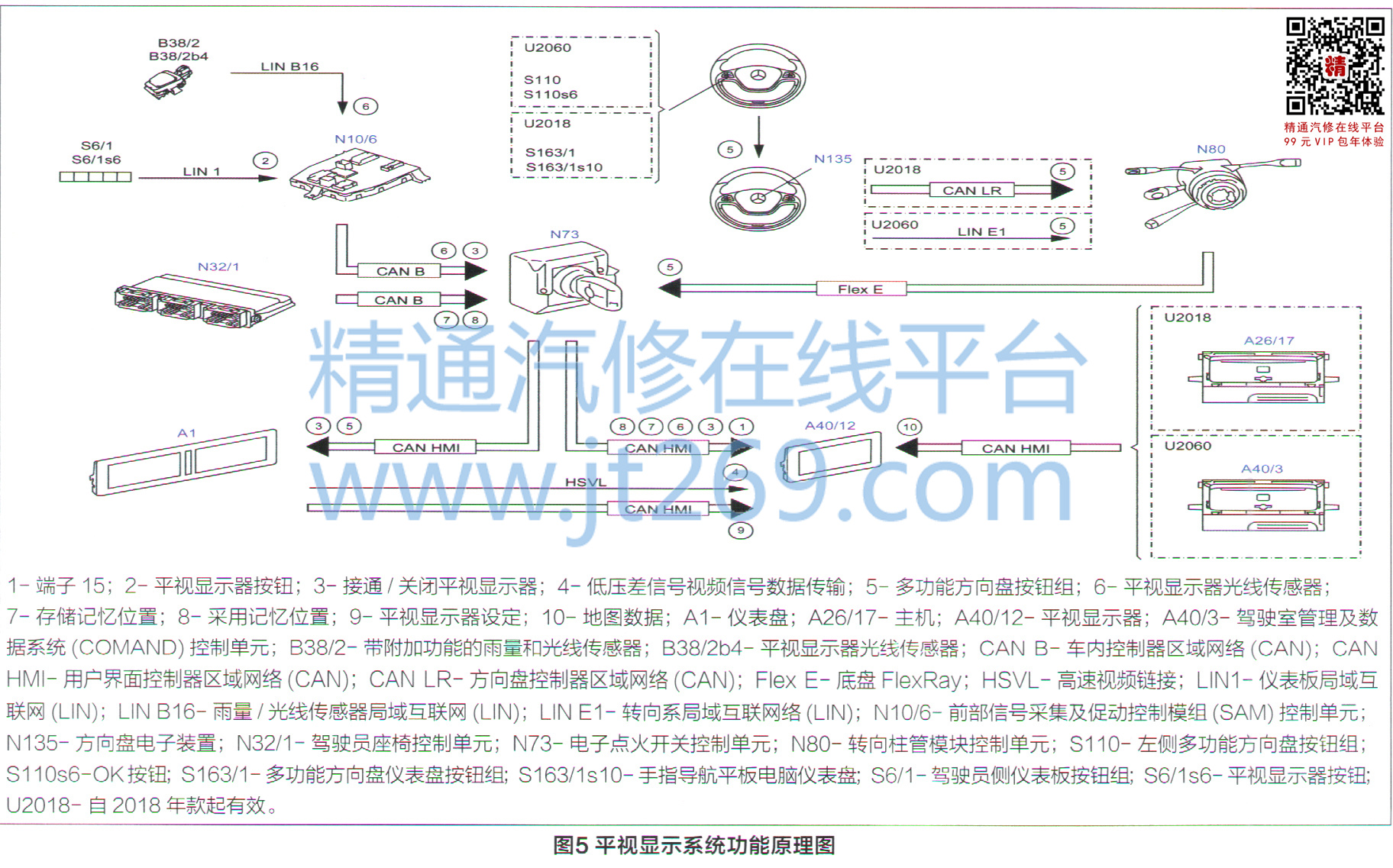

平视显示屏仅显示双重传输至仪表盘(A1)的信息,为补偿尺寸公差,仪表盘带有一个“翘曲引擎”(视觉处理),通过人为方式提前补偿视觉信息,以确保在驾驶员视野范围内显示均衡、笔直的图像(图3)。平视显示屏通过其自身的“翘曲矩阵”进行显示,该矩阵必须传送至仪表盘。更换仪表盘或平视显示屏时,必须将“翘曲矩阵”转存到新的仪表盘中;更换风挡玻璃时,必须通过仪表盘中的“授权服务中心菜单”或试验台重新校准平视显示屏。平视显示器A40/12的电路如图4所示;平视显示系统的功能原理如图5所示。
