（1）拆装所需专用工具和维修设备
    1. 4TSICSS/CST发动机正时带单元拆装维修需要用到以下专用工具和维修设备，见图2-46～图2-48。





    定位扳手（T10172）或（CT10172）以及适配器（T10172/2）或（CT10172/2），扳手（3415或S3415），定位销（T10340或CT10340），固定工具（CT80009），凸轮轴固定工具（T10494），30mm特殊扳手（T10499）或（CT10499）
    扭力扳手（Hazet6290-1CT或V. A. G1331），扭力扳手（Hazet6292-1CT或V. A. G1332），棘轮头（Hazet6403-1），棘轮头（Hazet6404-1），角度盘（Hazet6690）, 13mm特殊环形扳
手（T10500或CT10500）
    （2）正时带单元拆却步骤

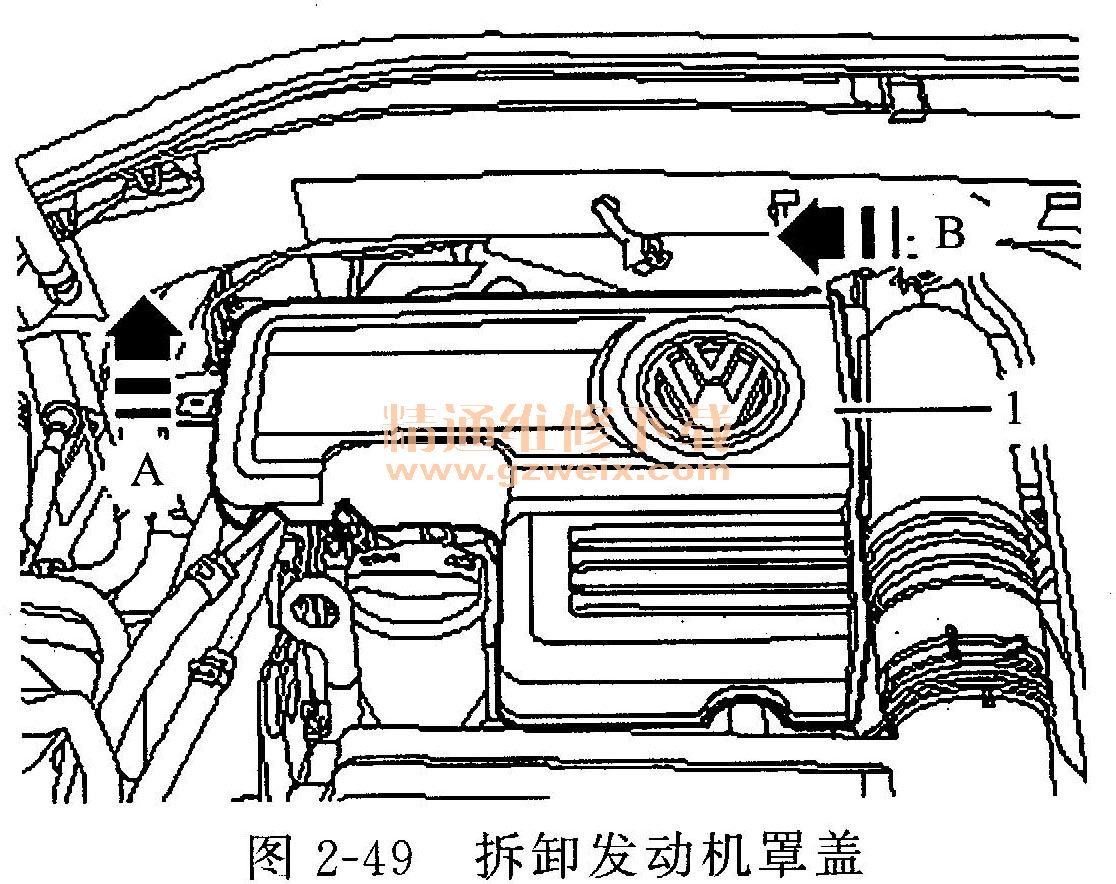

    ①沿箭头A方向上提发动机罩盖1，并沿箭头B方向拆下，如图2-49所示。（适用于Lamando凌渡车型）
    固定工具（CT80012），内12角套筒扳手（Hazet900Z-21）

    ②拆卸空气滤清器壳体。
    ③松开弹簧卡箍，取下空气导管。
    ④脱开固定在进气导管上的真空管。
    ⑤拔下管上电气插头连接。
    ⑥松开锁止件，取下进气导管。
    ⑦按压开锁按钮，拔下活性炭罐电磁阀连接管1。
    ⑧旋出固定螺栓，取下曲轴箱通风管。
    ⑨旋出固定螺栓，脱开车厢蒸发器后的冷却液管。（适用于NewLavida新朗逸、Granl.avida朗行、CrossLavida朗境、NewSantana全新桑塔纳的车型）
    ⑩脱开线束固定卡子。
    11旋出左右两个固定螺栓，取下冷却液泵正时齿形皮带盖罩。
    12旋出两个固定螺栓，拆下凸轮轴密封盖。
    13排放冷却液。
    14松开弹簧卡箍，拔下软管1和2。旋出螺栓A～D，将节温器盖罩3放置一旁，见图2-50。
