一辆行驶里程约12.9万km、搭载CSS 1.4T发动机和OCW双离合器变速器的2015年大众凌渡TSI280轿车。用户反映:该车无法起动。
检查分析:维修人员接车后对车辆进行基本检查得知,发动机
无法起动的原因在于起动机不能被接通。接通点火开关KL15号线端,观察组合仪表,中央信息显示屏右侧上方显示当前挡位为P,移动换挡杆,显示的挡位信息与换挡杆位置完全相符。
踩下制动踏板,将点火开关置于起动挡位置,起动机没有做出响应,同时,仪表出现“将挡位置于P/N位置”的文本提示。

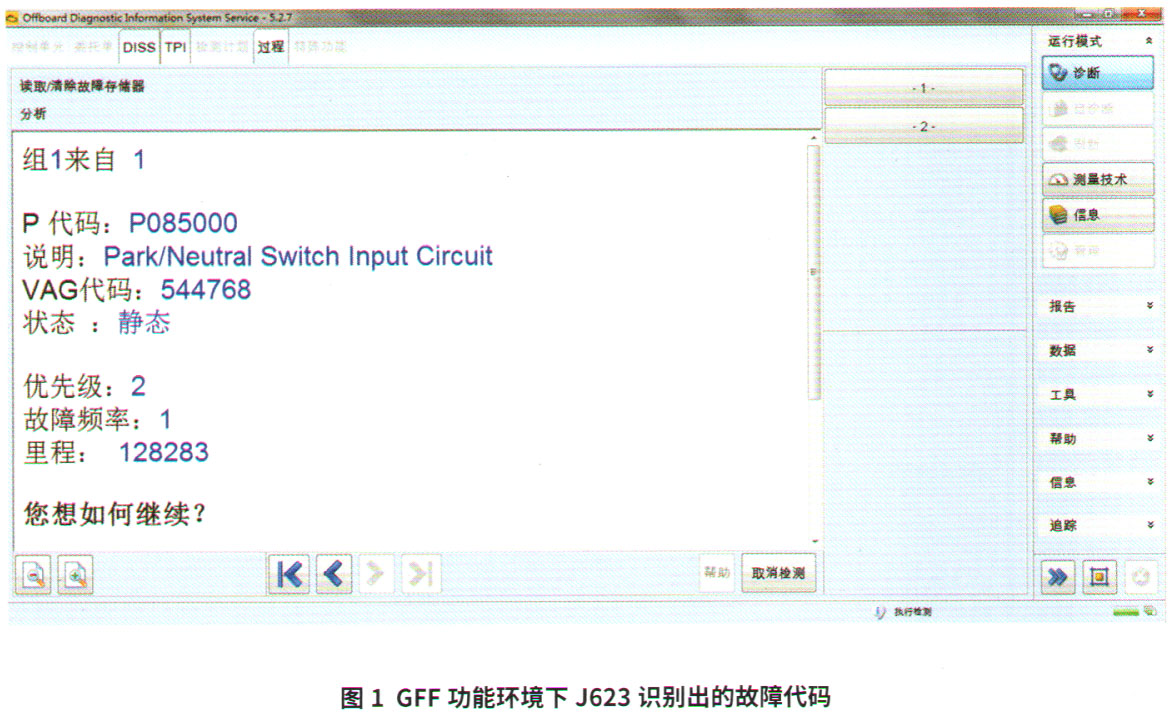

连接VAS6150故障诊断仪,启动诊断,运行ODIS引导性故障查询GFF功能程序,检测到发动机控制单元J623存储了1个故障码:P085000-P/N开关输入电路,静态(图1)。在屏幕显示故障码的环境条件后,GFF功能下由故障码自动生成的检测计划到此终了。
转到自诊断功能,故障码显示的中文内容是:起动马达停用器信号(P/N)对正极短路/断路(00100111主动/静态)。
带起停功能装置的凌渡轿车,采用了2个起动继电器J906(起动继电器1646号,在发动机电控箱内尺1号位)和J907(起动继电器2,646号,在发动机电控箱内R2号位),串联在起动机主电路里,起动继电器接通与否取决于发动机控制单元J623。之所以设计2个起动继电器,其目的是J623可以轮换接通或断开2个继电器工作的先后顺序,减小继电器触点被烧蚀的倾向,从而提高了起停功能的使用可靠性。

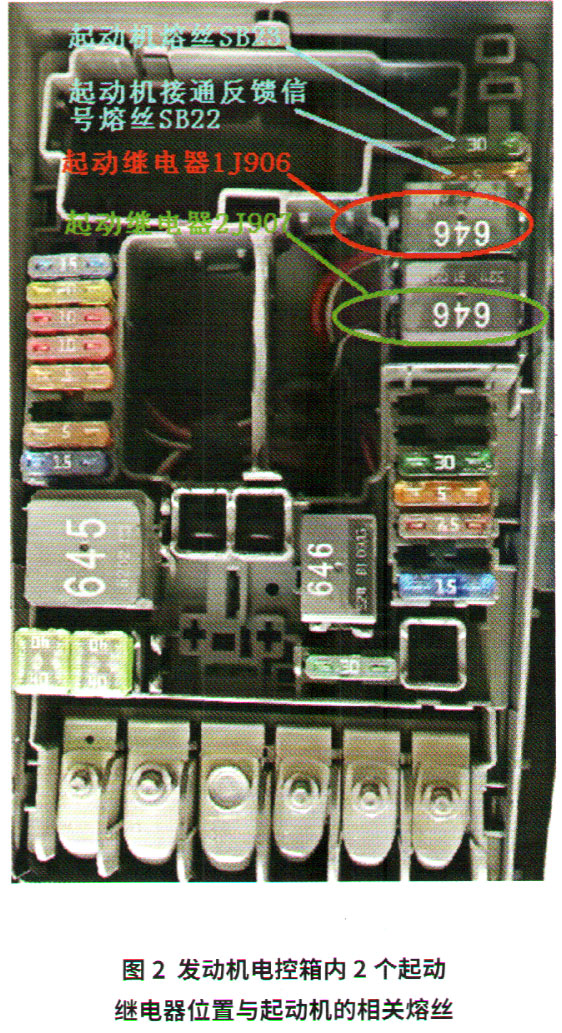

接通起动机主电路的电流路径是总线端KL15继电器J329—起动继电器1 J906—起动继电器2 J907—熔丝SB23(30 A)—B/50端子,另一路电流从起动继电器2 J90了流出,经熔丝SB22(5 A)—J623,作为起动机已接通的反馈信号输入发动机控制单元J623(图2)。
发动机控制单元J623接通起动机需要具备的基本条件是,J623识别出变速器挡位处于P/ N位置。故障码P085000的指向表明,当前这个基本条件不能满足。
