16使用扳手3415或S3415和固定工具CT80009转动曲轴（状态1），使用扳手3415或S3415和固定工具CT80012转动曲轴（状态2），见图2-51。
17提示调整1缸活塞上止点时，可结合飞轮侧凸轮轴的状态进行进一步判断。
如图2-52所示，变速箱侧的两个凸轮轴上，每个凸轮轴上各有两个不对称的槽（如箭头所示）。在排气凸轮轴上，可以通过冷却液泵齿形皮带轮上的孔进入凸轮轴上两个不对称的槽（如箭头所示）。在进气凸轮轴上，凹槽位于凸轮轴中部上方。
18凸轮轴位置不在描述位置时，旋松定位销T10340或CT10340，并再转动曲轴，直至到达“上止点”位置。
凸轮轴固定工具T10494必须能很容易放入安装位置。不能使用其他工具敲击凸轮轴固定工具，以使其能安装到位，见图2-53。
如果凸轮轴固定工具T10494不能很容易地放入安装位置，用手沿箭头方向按压正时齿形皮带，见图2-54
19同时将凸轮轴固定工具T10494插入凸轮轴内，直至止动位置。用手拧紧螺栓（如箭头所示），见图2-53。
如果无法插入凸轮轴固定工具T10494：调整正时，取下凸轮轴上的正时齿形皮带。
如果可以插入凸轮轴固定工具T10494：正时正常。拆卸曲轴皮带轮。
20旋出正时下罩盖紧固螺栓，取下正时齿形皮带下部盖罩。
21松开固定卡子，脱开燃油供油管和活性炭罐电磁阀连接管。
22旋出螺栓。松开固定卡子，取下正时齿形皮带上部盖板。
23旋出螺栓，取下排气凸轮轴密封盖。为了保护齿形皮带，在排气凸轮轴密封盖下方放置一块抹布，用于收集溢出的发动机机油。
24使用定位扳手（T10172或CT10172）、适配器（T10172/2或CT10172/2）和扭力扳手（Hazet6290-1CT或V. A. G1331）旋出进气侧凸轮轴齿形皮带轮的密封螺栓。
25使用定位扳手（T10172或CT10172 ）、适配器（T10172/2或CT10172/2）和扭力扳手（Hazet6292-1CT或V. A. G1332）旋松螺栓1一圈。
26使用定位扳手（T10172或CT10172）、适配器（T10172/1或CT10172/1）和扭力扳手（Hazet6292-1CT或V. A. G1332）旋松螺栓2一圈。如图2-55所示。

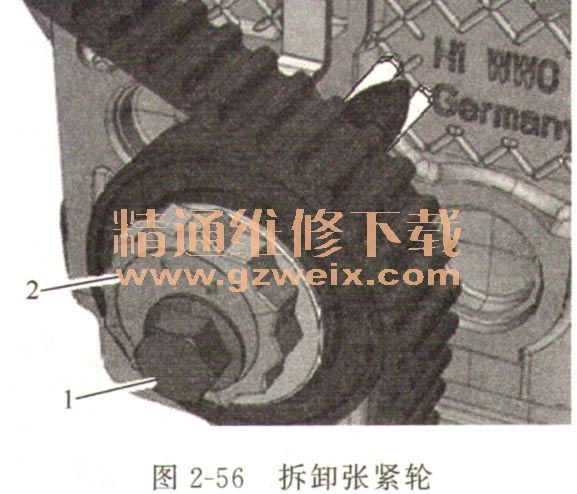

27使用30mm特殊扳手（T10499或CT10499）固定偏心轮上的张紧轮2，松开螺栓1。见图2-56。
28将正时齿形皮带从凸轮轴上脱开。
正时齿形皮带安装方向应与其原有运转方向保持一致，否则有损坏的危险。因此，拆卸正时齿形皮带时，用粉笔或记号笔标出其运转方向，用于重新安装。
29取下正时齿形皮带。取下正时齿形皮带轮。
（3）发动机正时带单元安装与调整方法
拧紧力矩说明：更换采用角度控制方式拧紧的螺栓（如拧紧要求为30N·m＋继续旋转90°）。锁定螺栓O形圈损坏时须及时更换。
注意：凸轮轴固定工具（T10494）此时安装在凸轮轴箱体上。禁止将凸轮轴固定工具（T10494）作为固定支架使用。
①调整1缸活塞至上止点位置。
②更换凸轮轴齿形皮带轮螺栓，并将其拧入，但不要拧得很紧。只要凸轮轴齿形皮带轮能够绕螺栓自由旋转且转动过程中不会在螺栓轴向方向来回运动即可。
③检查张紧轮的凸耳（如箭头所示）是否啮合在汽缸盖的铸造孔上，见图2-57。
④将正时齿形皮带轮装到曲轴上。必须保证曲轴皮带轮和正时齿形皮带轮的接触面无油脂。
⑤正时齿形皮带轮铣切面（如箭头所示）必须放在曲轴销铣切面上，见图2-58。
⑥首先将齿形皮带套在齿形带的下部。
⑦安装正时齿形皮带下部盖罩。
⑧安装曲轴皮带轮。
⑨安装齿形皮带时注意安装顺序：向上拉齿形皮带，并置于导向轮1、张紧轮2、排气凸轮轴齿形皮带轮3和进气凸轮轴齿形皮带轮4上，见图2-59。
沿箭头方向转动30mm特殊扳手（T10499或CT10499）（即转动张紧轮偏心轮2），直到设置指示针3位于设置窗右侧10mm处。
回转偏心轮，直到指示针正好位于设置窗口内。
使用13mm特殊环形扳手（T1050。或CT10500 ）将偏心轮保持在该位置，拧紧螺栓1至额定要求，以上部件和位置见图2-60。
