大众凌渡右侧转向灯故障检修
来源:汽车与驾驶维修  作者:佚名  2021-10-04 12:55:27

     一辆行驶里程约3.5万km、搭载1.4T发动机和7挡双离合变速器的2018年大众凌渡轿车。用户反映:该车右侧外后视镜上转向灯不亮,组合仪表出现灯光报警提示。

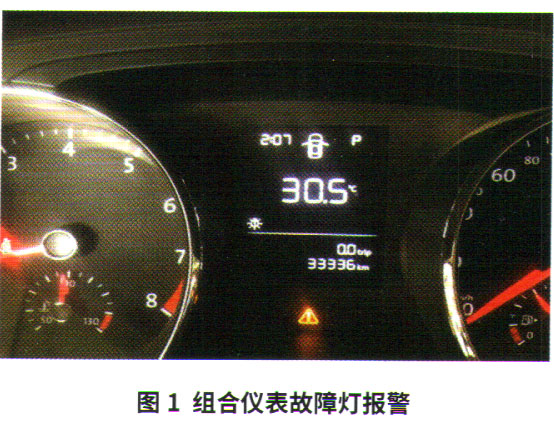

    检查分析:维修人员接通点火开关,发现组合仪表的中间显示屏出现灯光报警提示(图1)。将转向灯开关拨到右转向位置,发现右侧外后视镜上的转向灯不亮。用故障诊断仪6150检测,在52-前排乘客侧车门控制单元J38了中发现1个故障码“B11ED01—外后视镜中的转向信号,电气故障”。
    根据该车故障现象以及故障码含义,初步分析造成该故障的原因可能有:右侧外后视镜中的转向灯存在故障;右侧外后视镜转向灯到J387之间线路存在短路或断路;控制单元J387本身存在问题。

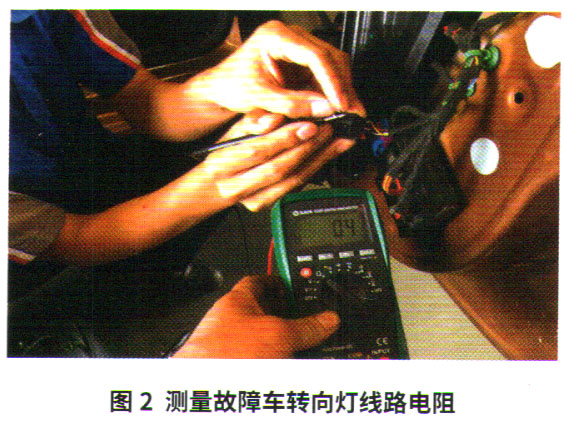

    查看电路图得知,右侧外后视镜转向灯的线路是由J387的T16d/11端子到后视镜转向灯,搭铁是T16d/3。测量J387的T16d/11与T16D/3之间的电阻,为0.4 Ω(图2),而正常车这2个端子间的电阻为10 kΩ),说明故障车的外后视镜或相关线束存在短路。

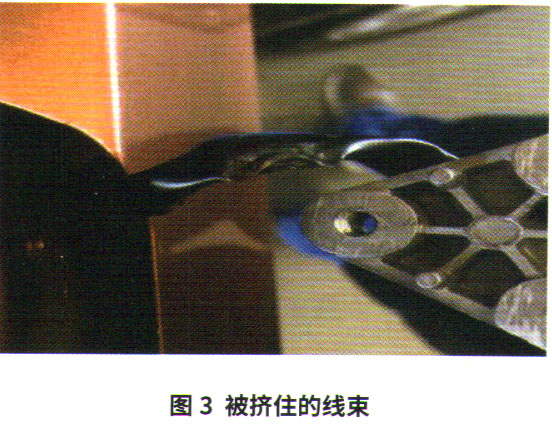

    拔下转向灯的线束插接器,再次测量线束电阻,发现电阻还是0.4Ω,表明2根线束之间相互短路。转向灯线束是固定在车门上,穿过车门顶部靠前位置到达外后视镜转向灯。检查车门线束未见异常,拆下外后视镜发现线束已经被挤住(图3)。剥开线束外皮发现其内线路绝缘层已经磨破。
    故障排除:将破损的线路恢复,装复外后视镜后故障排除。
