安装步骤如下。

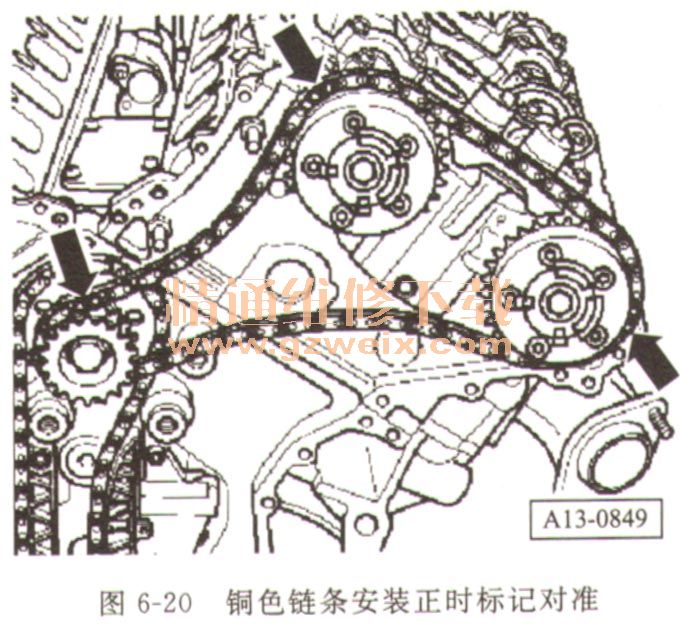

①安装前确保凸轮轴已用凸轮轴尺T10068固定在上止点位置。曲轴已用固定螺栓3242固定在上止点位置。驱动链已安装。将汽缸列1（右侧）的凸轮轴正时链安装到凸轮轴传动链轮上和凸轮轴调节器上。铜色链条元件指向变速箱侧。如图6-20所示，铜色链条元件必须对准链轮。

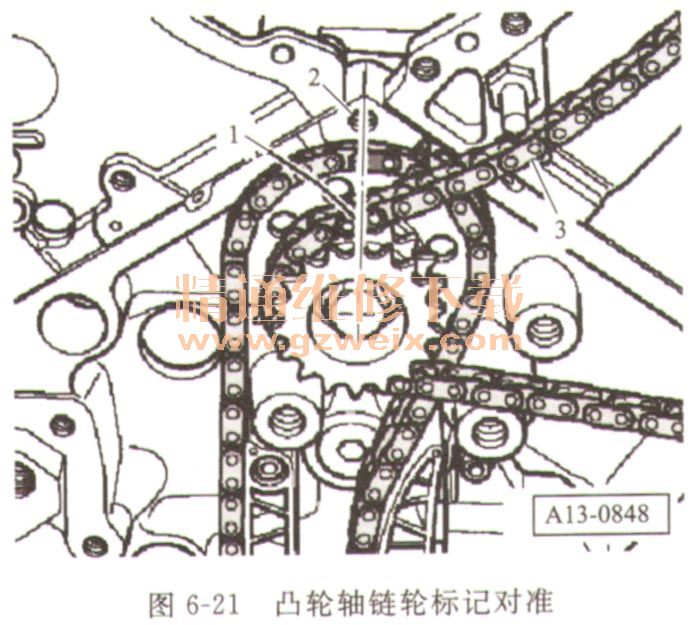

精确位置如图6-21所示。凸轮轴传动链轮铜色链条元件1在凸轮轴正时链3处于张紧状态下必须居中对准螺纹孔2。

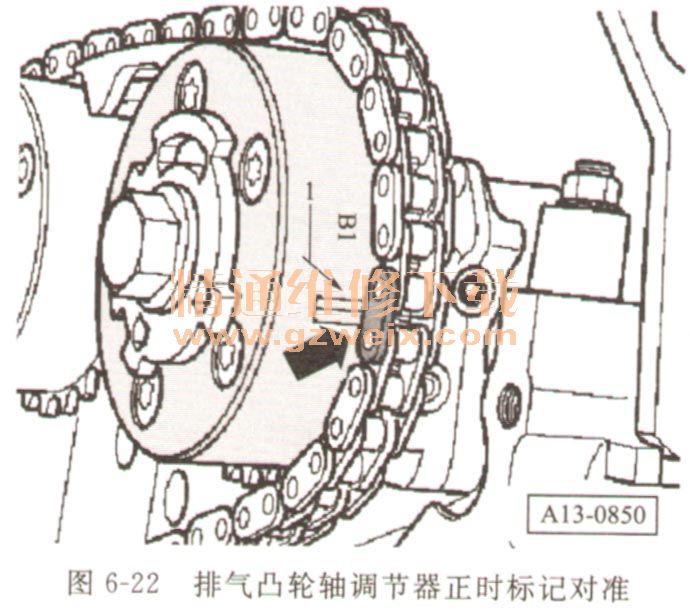

只有首次安装时，驱动链（位于其后）的链条元件才能位于图6-21所示位置。如果未取下驱动链，则链条元件的位置无意义。排气凸轮轴的凸轮轴调节器铜色链条元件（箭头）必须对准排气凸轮轴调节器上的标记1，如图6--22所示。
进气凸轮轴的凸轮轴调节器1铜色链条元件（箭头）必须对准进气凸轮轴调节器上的标记1，如图6-23所示。
②将滑轨插到轴承螺栓上。
③用防松剂安装轴承螺栓。

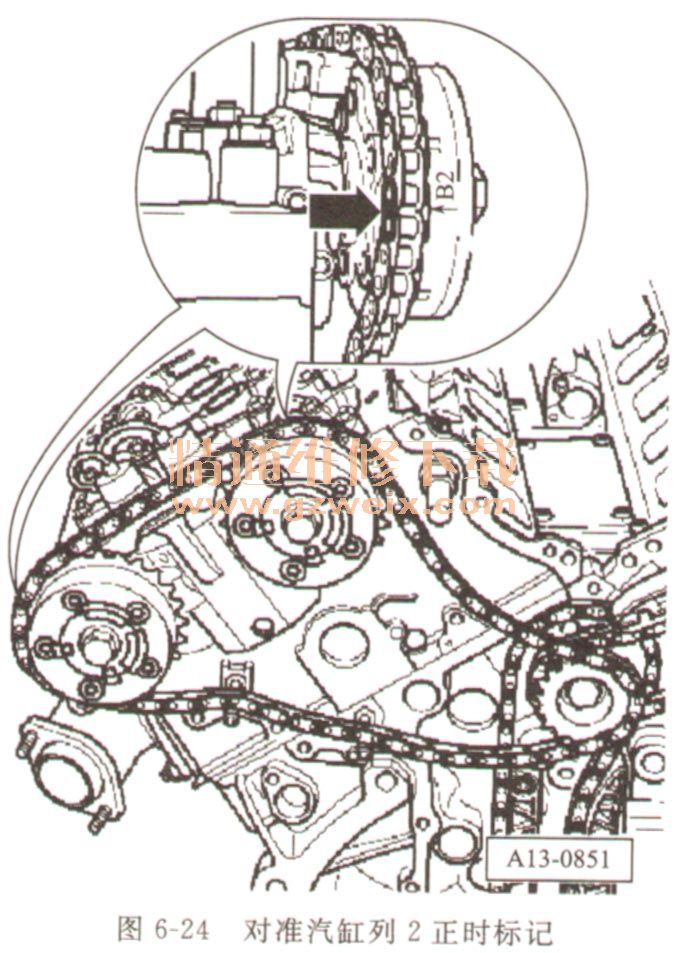

④插上张紧轨。如果无法插上滑轨，可将进气凸轮轴调节器略微向左转，此时需注意凸轮轴尺。将汽缸列2（左侧）的凸轮轴正时链安装到凸轮轴传动链轮上和凸轮轴调节器上。铜色链条元件指向发动机方向。如图6-24所示，铜色链条元件必须对准链轮。
