⑤检查链条位置前安装滑轨。凸轮轴传动链轮铜色链条元件1在凸轮轴正时链2处于张紧状态下必须居中对准螺纹孔3。
为能看得更清楚，图6-25中画出了铜色链条元件4。安装正确时该元件指向发动机。
    检查：安装正确时，左、右汽缸列凸轮轴正时链的铜色链条元件1和4必须准确地依次靠在一起且中部与螺纹孔3齐平，如图6-25所示。

    排气凸轮轴的凸轮轴调节器1铜色链条元件（箭头）必须对准排气凸轮轴调节器上的标记1，如图6-26所示。

    进气凸轮轴的凸轮轴调节器铜色链条元件（箭头）必须对准进气凸轮轴调节器上的标记1，如图6-27所示。

    ⑥安装轴承螺栓和张紧轨。
    ⑦将滑块用螺栓拧紧。
    ⑧将链条张紧器用螺栓拧紧。
    ⑨将3.5 mm钻头从插孔中拉出，借此松开链条张紧器。进行下一步组装前检查链条元件相对于标记的正确安装位置。
    ⑩安装正时链盖板。
    11取下固定螺栓3242。向发动机旋转方向将曲轴转动两圈，直至扭转减振器的标记正对着壳体接缝。
    12将固定螺栓3242拧入孔内（20N·m）。凸轮轴尺T10068必须能插入凸轮轴上方的两个轴槽内。
    13如果必要，用开口扳手（SW 32）略微来回转动凸轮轴。此时凸轮轴尺T10068不允许处于插入状态。
    14取下凸轮轴尺T10068。
    15取下固定螺栓3242。将上止点标记的放油螺塞带着新密封环旋入梯形架中。
    其他安装以相反顺序进行。
    16安装汽缸盖罩。
    17安装进气管下部件。
    18安装进气管上部件。
    19安装从动盘。
（4）发动机驱动链单元拆却与安装
    拆卸前提为发动机已拆下，发动机已从变速箱上脱开。
    ①拆卸凸轮轴正时链。
    ②旋出螺栓，该螺栓为左旋螺纹。
    ③压低驱动链链条张紧器并插上3. 5 mm钻头6。
    ④出螺栓4并取下链条张紧器5以及位于其后的密封件。
    ⑤从轴承螺栓上拔下滑轨1。
    ⑥拉出轴承螺栓2并取下凸轮轴传动链轮3，如图6-28所示。

    安装步骤如下。
    说明：更换密封件，发动机已固定在上止点位置，曲轴已用3242固定在上止点位置。

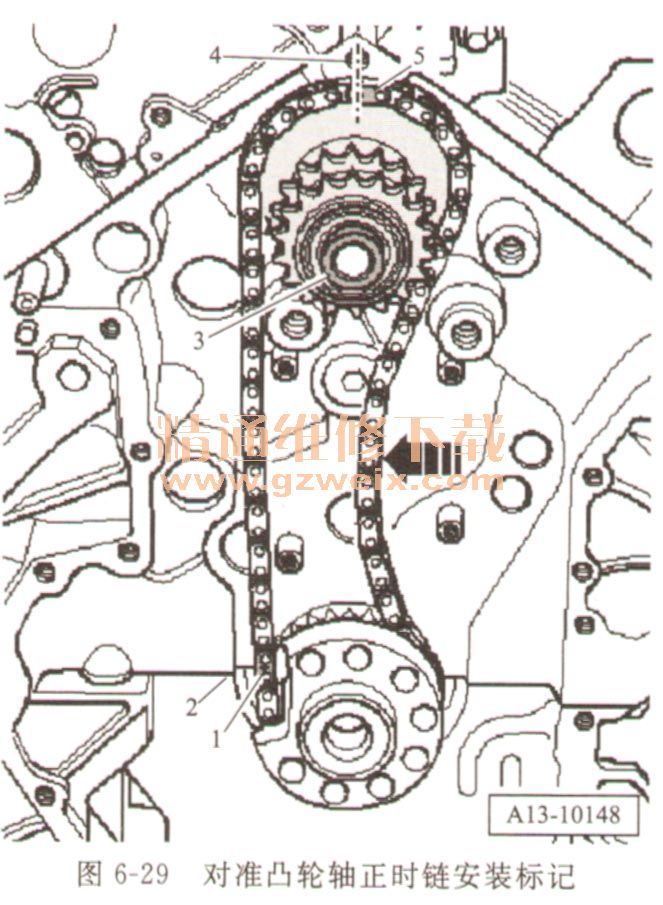

    ①驱动链安装到曲轴链轮上和凸轮轴传动链轮上。铜色链条元件1和5必须指向变速箱侧。下部铜色链条元件1必须居中对准壳体接缝2。确保铜色链条元件5位置合适，以使其左侧链条销与位于其上的螺纹孔4齐平，如图6-29所示。

    ②安装凸轮轴传动链轮时将轴承螺栓3推入链轮和中间轴内。
    ③检查链条安装位置时用手按压右侧链条中间（箭头）。
    ④将滑轨安装到轴承螺栓上。
    ⑤更新链条张紧器下的密封件。
    ⑥将链条张紧器用螺栓拧紧。
    ⑦将3.5 mm钻头从插孔中拉出，借此松开链条张紧器。
    ⑧将滑轨安装到轴承螺栓上。
    ⑨更新链条张紧器下的密封件。
    ⑩将链条张紧器用螺栓拧紧。
    11将3.5 mm钻头从插孔中拉出，借此松开链条张紧器。将凸轮轴传动链轮用螺栓拧紧，螺栓为左旋螺纹。
    12安装凸轮轴正时链。
