31拆卸1号左侧链条分总成。

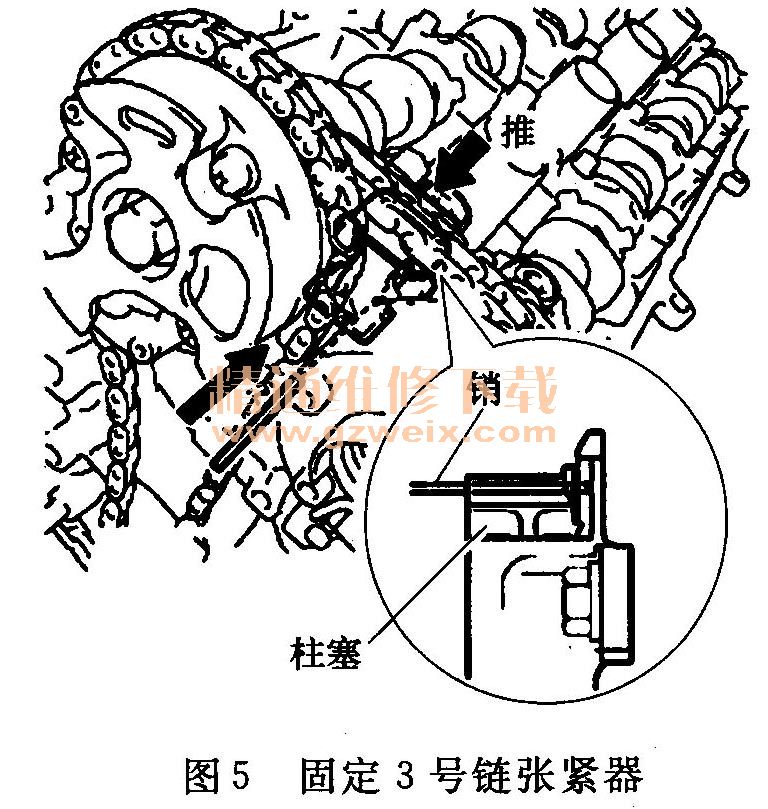

    a.推下3号链条张紧器时，将φ1.0mm（0.0394in）的销插入孔中将其固定到合适位置，如图5所示。

    b.用扳手固定凸轮轴的六角部位并拧松螺栓。注意不要让扳手损坏汽缸盖。不要拆解凸轮轴正时齿轮。
    c.用扳手固定凸轮轴的六角部位并拧松螺栓。注意不要让扳手损坏汽缸盖。
    d.拆下2个螺栓。然后在1号和2号链条仍连接在齿轮上的情况下，拆下凸轮轴正时齿轮、排气凸轮轴正时齿轮和左侧曲轴正时链轮。
    e.从齿轮上拆下1号和2号链条。
    32拆卸3号链条张紧器总成。
    33拆卸1号右侧链条张紧器总成。
    34拆卸1号右侧链条张紧器导板。
    35拆卸1号右侧链条振动阻尼器。
    36拆卸1号右侧链条分总成。
    a.拉起2号链条张紧器时，将φ1.0mm（0.03941n）的销插入孔中以将其固定到合适位置，如图6所示。

    b.用扳手固定凸轮轴的六角部位并拧松螺栓。注意不要让扳手损坏汽缸盖。不要拆解凸轮轴正时齿轮。
    c.用扳手固定凸轮轴的六角部位并拧松螺栓。注意不要让扳手损坏汽缸盖。
    d.拆下2个螺栓。然后在1号和2号链条仍连接在齿轮上的情况下，拆下凸轮轴正时齿轮、排气凸轮轴正时齿轮和右侧曲轴正时链轮。
    e.从齿轮上拆下1号和2号链条。
    37拆卸2号链条张紧器总成。
    38拆卸曲轴正时齿轮键。
    39拆卸左侧凸轮轴轴承盖，确保凸轮轴的锁销位于如图7所示的位置。

    40拆卸左侧凸轮轴壳分总成。
    41拆卸右侧凸轮轴轴承盖，确保凸轮轴的锁销位于如图8所示的位置。

    42拆卸右侧凸轮轴壳分总成。
    43拆卸1号气门摇臂分总成。
44拆卸气门间隙调节器总成。
45拆卸气门杆盖。
46拆卸左侧汽缸盖分总成。
47拆卸右侧汽缸盖分总成。
48拆卸汽缸体水套隔垫。
49拆卸通风管衬垫。
50拆卸1号热交换器盖。
51拆卸2号油底壳分总成。
52拆卸1号油底壳分总成。
53拆卸1号油底壳挡板。
54拆卸滤油网分总成。
55拆卸发动机后油封座圈。
56拆卸放油管分总成。
    57拆卸曲轴后油封。
    58拆卸环销。
    59拆卸双头螺栓。
