d.将右侧曲轴正时链轮安装到凸轮轴上。
    e.将1号凸轮轴的锁销与凸轮轴正时齿轮的销孔对准并接合。
    f.用2号凸轮轴的六角部分对准并接合2号凸轮轴的锁销与排气凸轮轴正时齿轮销孔。
    9.从2号链条张紧器上拆下销。
    h.用扳手固定1号凸轮轴的六角部分，暂时安装螺栓。
    i.用扳手固定2号凸轮轴的六角部分，暂时安装螺栓。
    26安装1号右侧链条振动阻尼器。
    27安装1号右侧链条张紧器导板。
    28安装1号右侧链条张紧器总成。
    29安装3号链条张紧器总成。
    30安装1号左侧链条分总成。

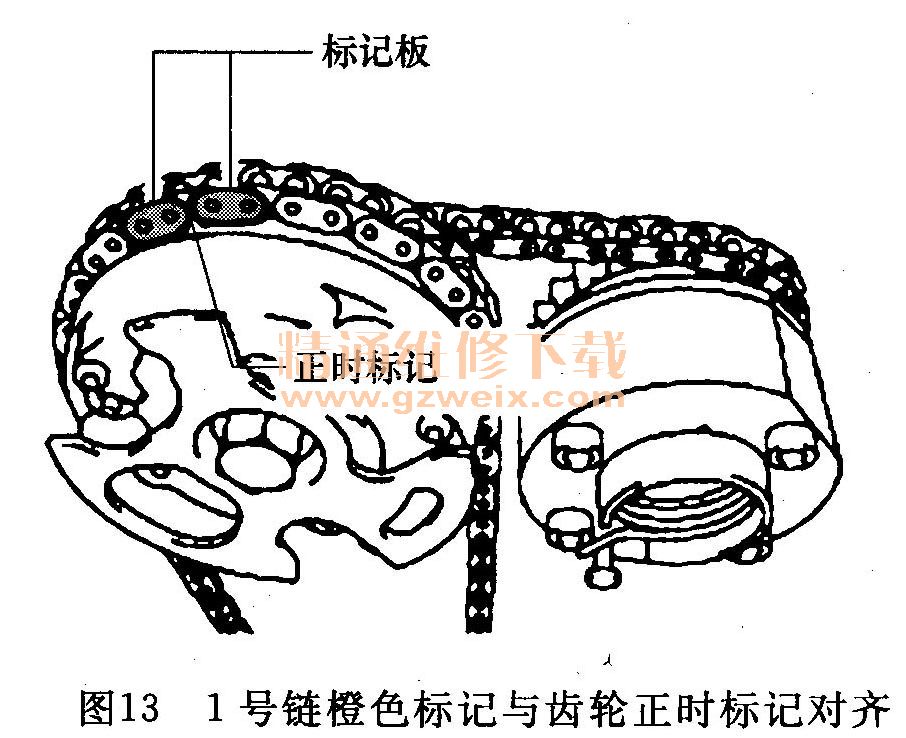

    a.如图13所示，将1号链条的橙色标记板与凸轮轴正时齿轮的正时标记对准，并将链条接合到齿轮上。

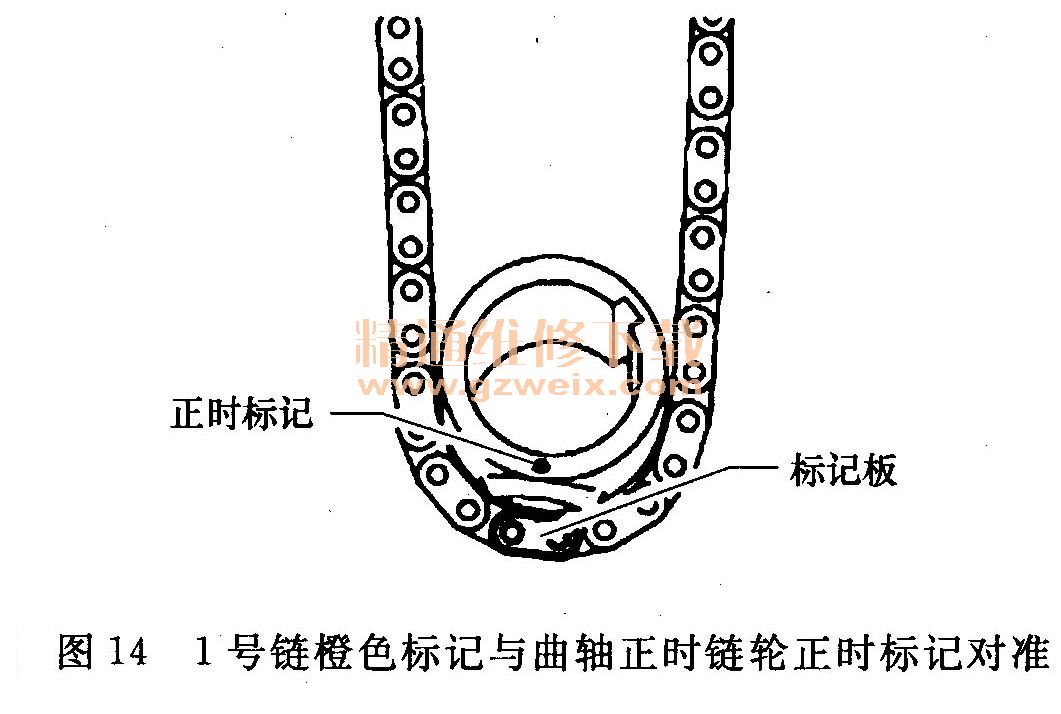

    b.如图14所示，将1号链条的橙色标记板与曲轴正时链轮的正时标记对准，并将链条接合到齿轮上。

    c.如图15所示，将2号链条的黄色标记板与凸轮轴正时齿轮总成和排气凸轮轴正时齿轮总成的正时标记对准，并将2号链条接合到齿轮上。1号链橙色标记与曲轴正时链轮对正，1号和2号链黄色标记对准凸轮轴正时。提示：用1号和2号链条将左侧曲轴正时链轮和排气凸轮轴正时齿轮安装到齿轮上。

    d.将左侧曲轴正时链轮安装到曲轴上。
    e.将3号凸轮轴的锁销与凸轮轴正时齿轮的销孔对准并接合。
    f.用4号凸轮轴的六角部分对准并接合4号凸轮轴的锁销与排气凸轮轴正时齿轮销孔。
注意：因为1号链条的松动可能使齿轮正时标记变位，用凸轮轴的六角部分固定3号凸轮轴直到将2号链条张紧器安装完成。
g.从3号链条张紧器上拆下销。
h.用扳手固定3号凸轮轴的六角部分，暂时安装螺栓。
i.用扳手固定4号凸轮轴的六角部分，暂时安装螺栓。
31安装1号左侧链条张紧器导板。
32安装1号左侧链条张紧器总成。
33安装1号左侧链条振动阻尼器。
