法拉利California TF1 54BB发动机结构原理与维修(五)
来源:汽车维修技师  作者:佚名  2018-08-23 08:15:58

    蒸气分离器,如图66所示。

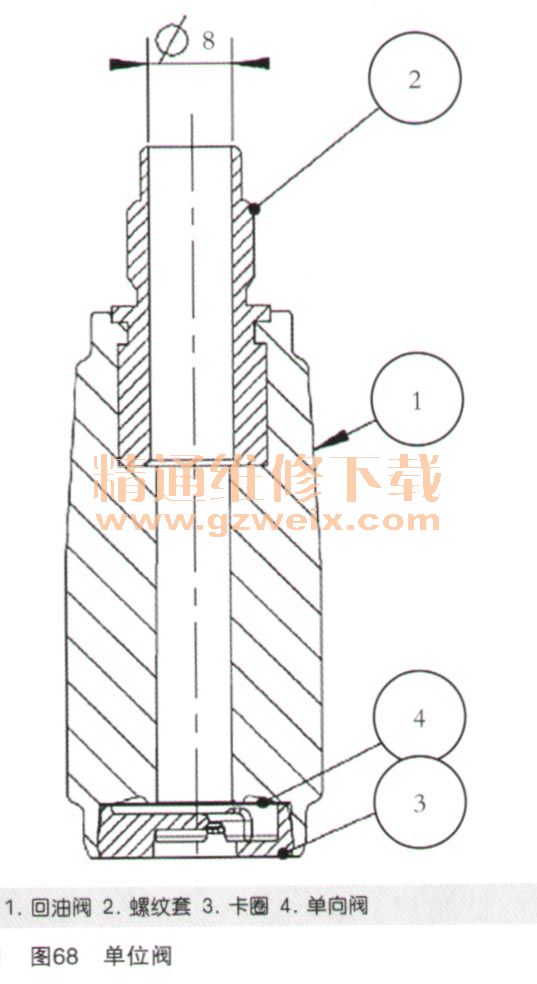

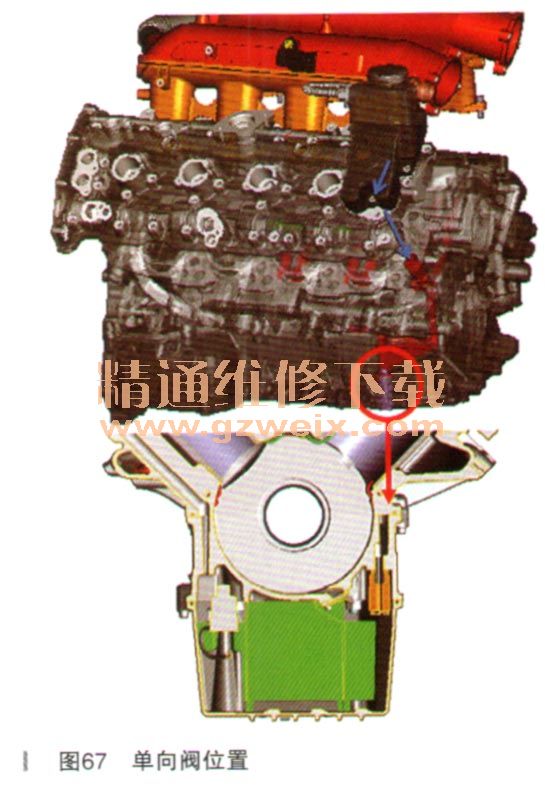

    单向阀,如图67、图68所示。



    1.全套管道剖面图

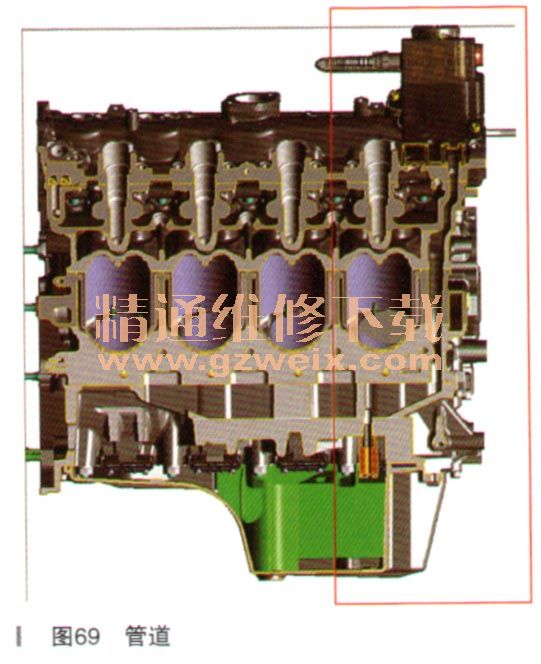

    这是从蒸气分离器至单向阀的全套管道,如图69所示。

    2.窜漏管
    曲轴箱的蒸气通过专用的窜漏管从蒸气分离器传输至两个增压室,如70所示。这有助于更佳的Lambda控制和更规则的发动机怠速范围。

    3.加油和油位检查
      (1)加油
    ·取下右侧缸盖的加油盖,加入约11.9L SHELL HELIX ULTRA 5W/40
    ·关闭加油盖,检查油位
      (2)油位检查
    ·将油加热至90℃
    ·保持发动机怠速5min
    ·关闭发动机,取下加油盖,再等待5min
    ·检验油位在MIN(最低)和MAX(最高)之间
    ·关闭加油盖
    最低和最高油位之间的差值对应于1.3L油。最大油容量13.54L。

    十七、排气歧管(如图71所示)

    排气歧管由3个铸件构成,焊接在一起保证相同长度的短管。部分得益于平面曲轴,这产生极佳的发动机轰鸣声,并提高涡轮效率,增大涡轮上的压力峰值,几乎消除涡轮迟滞。
