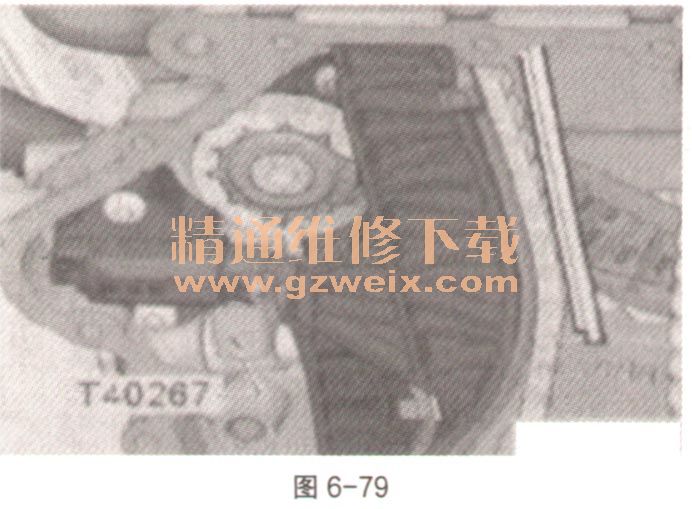

（8）使用锁止工具T40267锁止链条张紧器，并且拆下杆T40243，如图6-79。

   （9）凸轮轴卡箍T40271/2必须拧到汽缸盖上，然后沿如图6-80中箭头方向2推到链轮的齿上。如有必要，使用转接器T40266沿如图6-80中箭头方向1转动进气凸轮轴。

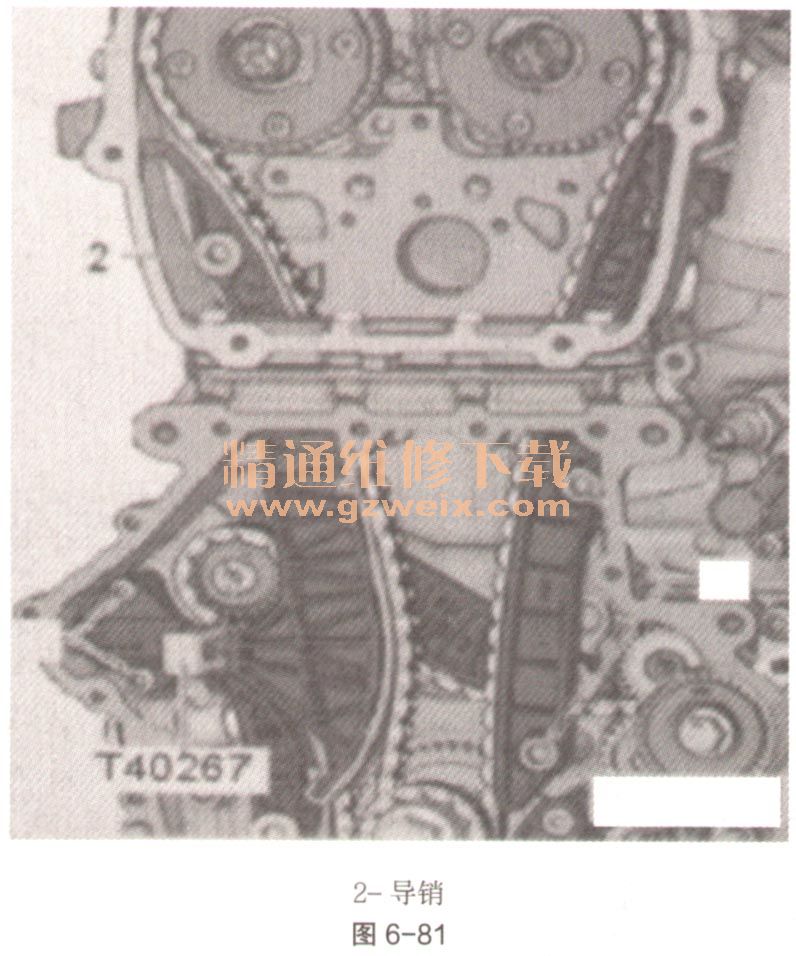

   （10）拧下导销（如图6-81中2）并拆下张紧轨。

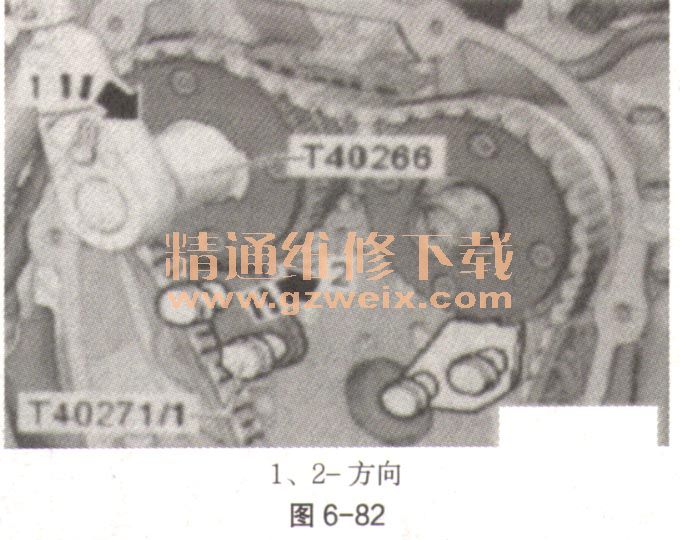

   （11）固定排气凸轮轴。凸轮轴卡箍T40271/1必须拧到汽缸盖上。使用转接器T40266沿如图6-82中箭头方向1转动排气凸轮轴，并且将凸轮轴卡箍T40271/1沿如图6-82中箭头方向2推到齿上。

   （12）松开锁销并且将导轨向前（如图6-83中箭头）压出。

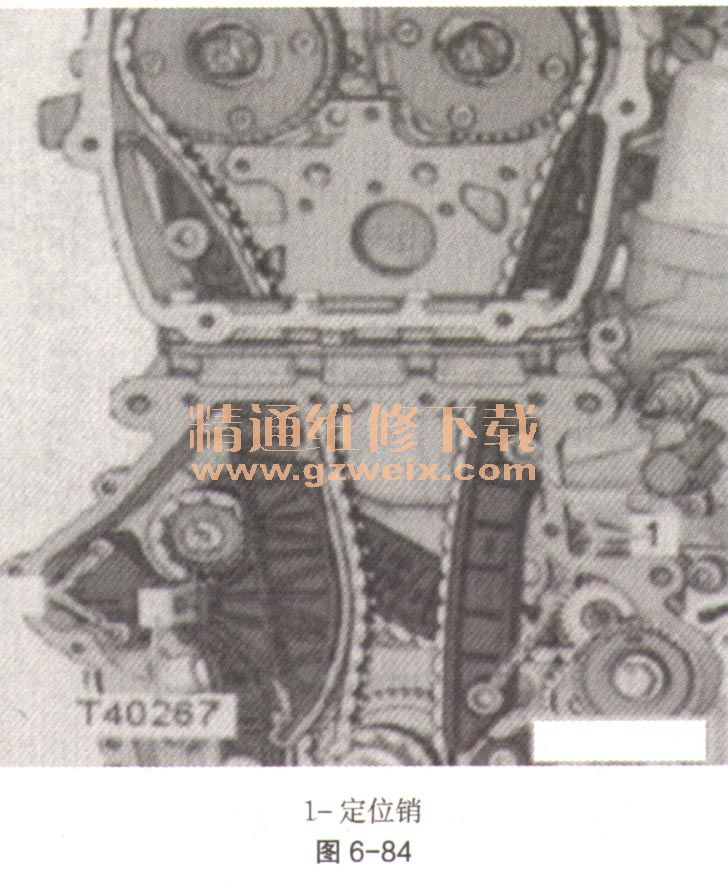

   （13）拧下定位销（如图6-84中1）并拆下导轨。

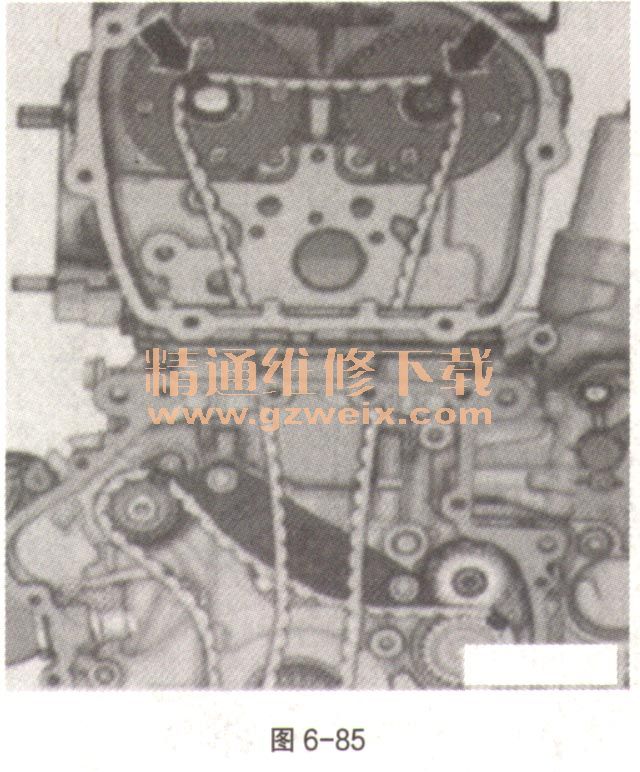

   （14）从凸轮轴正时齿轮上拆下正时链条，将其挂到凸轮轴上的锁销上（如图6-85中箭头）。

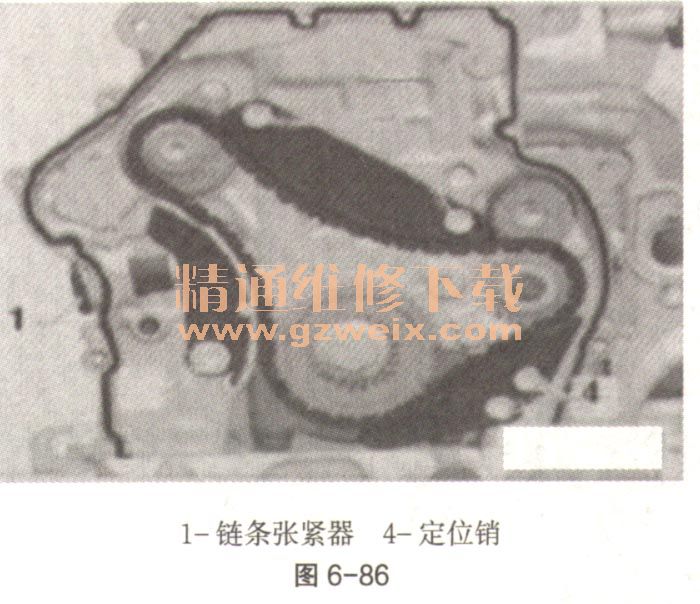

   （15）拆下导轨和张紧轨。拆下链条张紧器（如图6-86中1）。拧下导销并拆下张紧轨。拧下定位销（如图6-86中4）并拆下导轨。

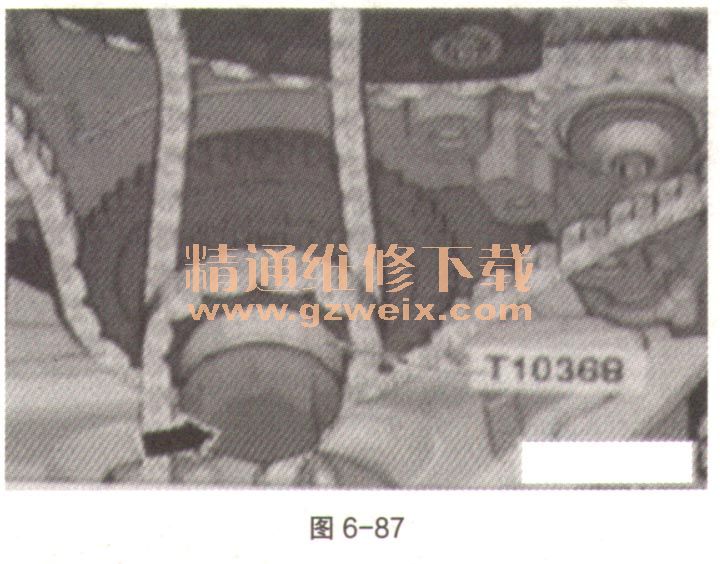

   （16）拆卸正时链条。拧下车皮带轮的紧固螺钉（如图6-87中箭头）。拆下机油泵驱动装置的正时链条并拆下3阶段链轮。拆卸正时链条。
