（18）检查彩色链节相对于这些标记的位置，如图6-105。

   （19）安装机油泵的传动链。安装传动链并安装链条张紧器。安装并拧紧导轨（如图6-106中1）。现在必须拆下锁销T40011。

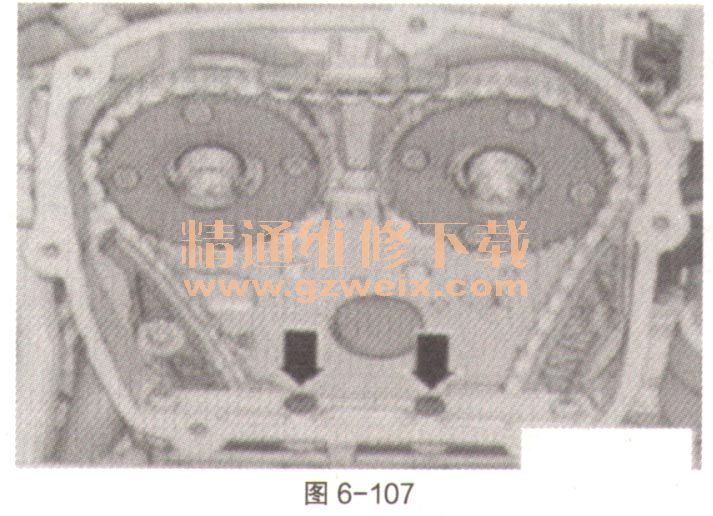

   （20）安装并拧紧新紧固螺钉（如图6-107中箭头）。

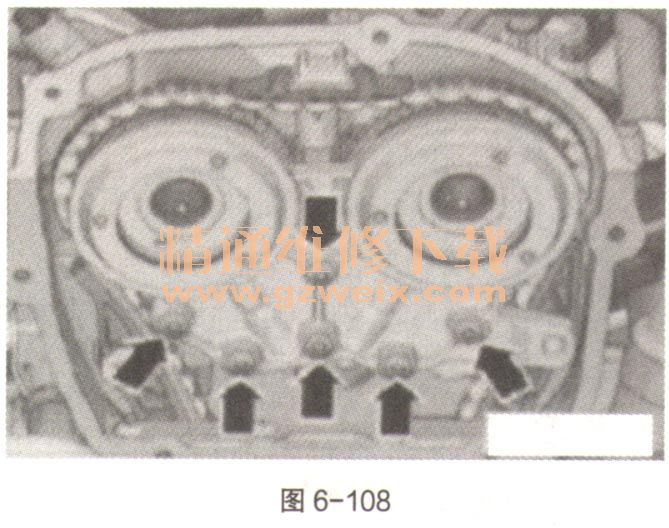

   （21）安装轴承鞍座。安装轴承鞍座并且用手拧紧新紧固螺钉（如图6-108中箭头）。锁止工具T40267必须从链条张紧器上卸下。拧紧新的紧固螺钉（如图6-108中箭头）。

   （22）使用装配工具T10352安装控制阀，如图6-109。信息：控制阀是左旋螺纹的。

   （五）后续工作
   （1）设置凸轮轴。
   （2）安装正时箱盖。
   （3）在对链条驱动装置进行操作后，必须使用PIWIS检测仪119818对链条延伸长度进行调整。
