2011~2018年宝马118i(F20)(1.6L N13B16M0)发动机正时校对方法
来源:本站整理  作者:佚名  2018-06-02 08:10:24



    通用以下车型:
    2011~2018年116i(F20)(1.6L N13B16U0),
    2015~2018年120 i(F20)(1.6L N13B16A),
    2014~2020年316Li(F35)(1.6L N13B16A)。
    (一)拆卸和安装/更新进气和排气调整装置
    (1)需要的专用一具:117 440、0 496 709、32 2 100、11 9 340、00 9 460和009120。注意:为了打开调整装置上和凸轮轴上的中心螺栓,安装专用工具117440。配气相位不在第1汽缸点火上止点确定。配气相位调整的工作步骤已更改。所有柱塞都在90°位置。检查调整装置的锁止件。
    (2)需要的准备工作。
    ①拆下汽缸盖罩。
    ②检查配气相位。
    (3)拆装方法。
    ①推入专用工具0496709(如图2-1)。旋转中心螺栓上的飞轮,直到达到安装位置。注意:标定孔可能混淆。检查Vanos调整装置的连锁情况。沿旋转方向旋转六角段中的凸轮轴。如果凸轮轴与调整装置动力传递连接,则调整装置在原位置已连锁。如果未能与凸轮轴建立牢固的连接,说明调整装置损坏,必须更新。

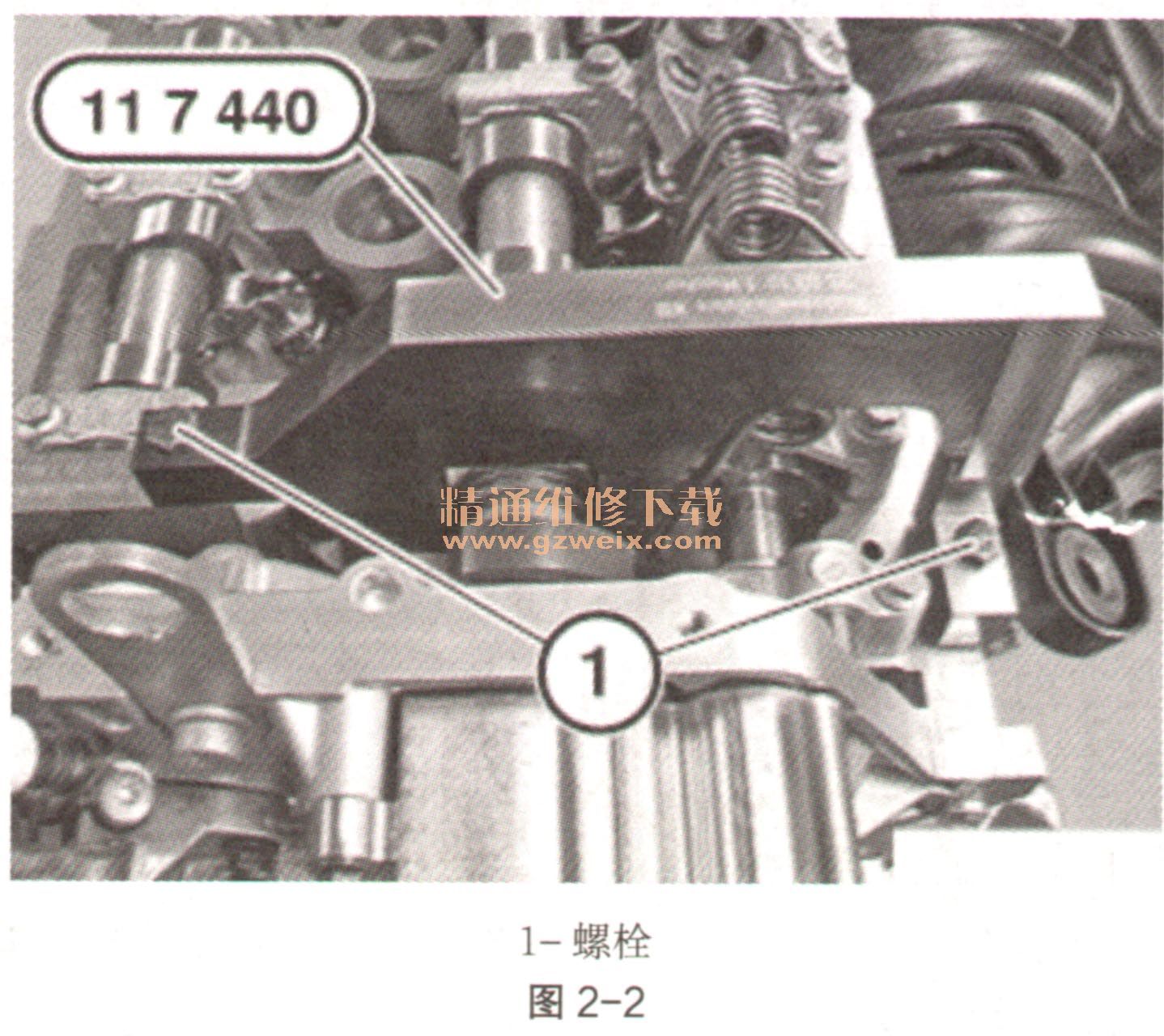

    ②放置专用工具11 7 440到凸轮轴上,并用2个螺栓(如图2-2中1)固定。

    ③用专用工具322 100松开链条张紧器如图2-3中1(准备好抹布)。

    ④松开螺栓(如图2-4中1)。

    ⑤松开螺椒如图2-5中2)。取卜滑轨(如图2-5中1)。

    ⑥中心螺栓(如图2-6中1和2)只能用专用工具117440松开和固定。松开中心螺栓(如图2-6中1和2)。拆下正时链的VANOS调整装置。

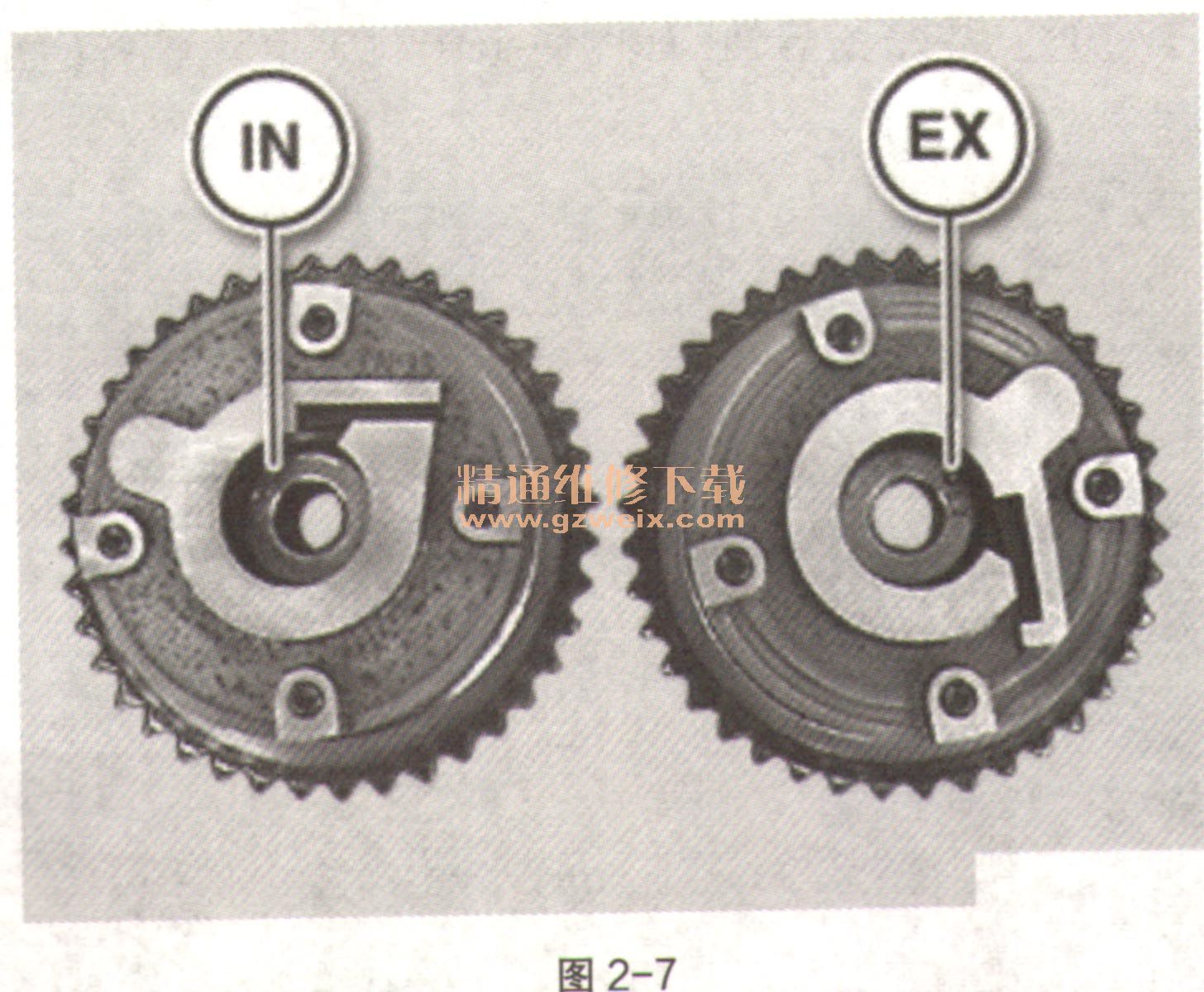

    ⑦进气和排气调整装置是不同的。进气凸轮轴的VANOS标有IN。排气凸轮轴的VANOS标有EX(如图2-7)。

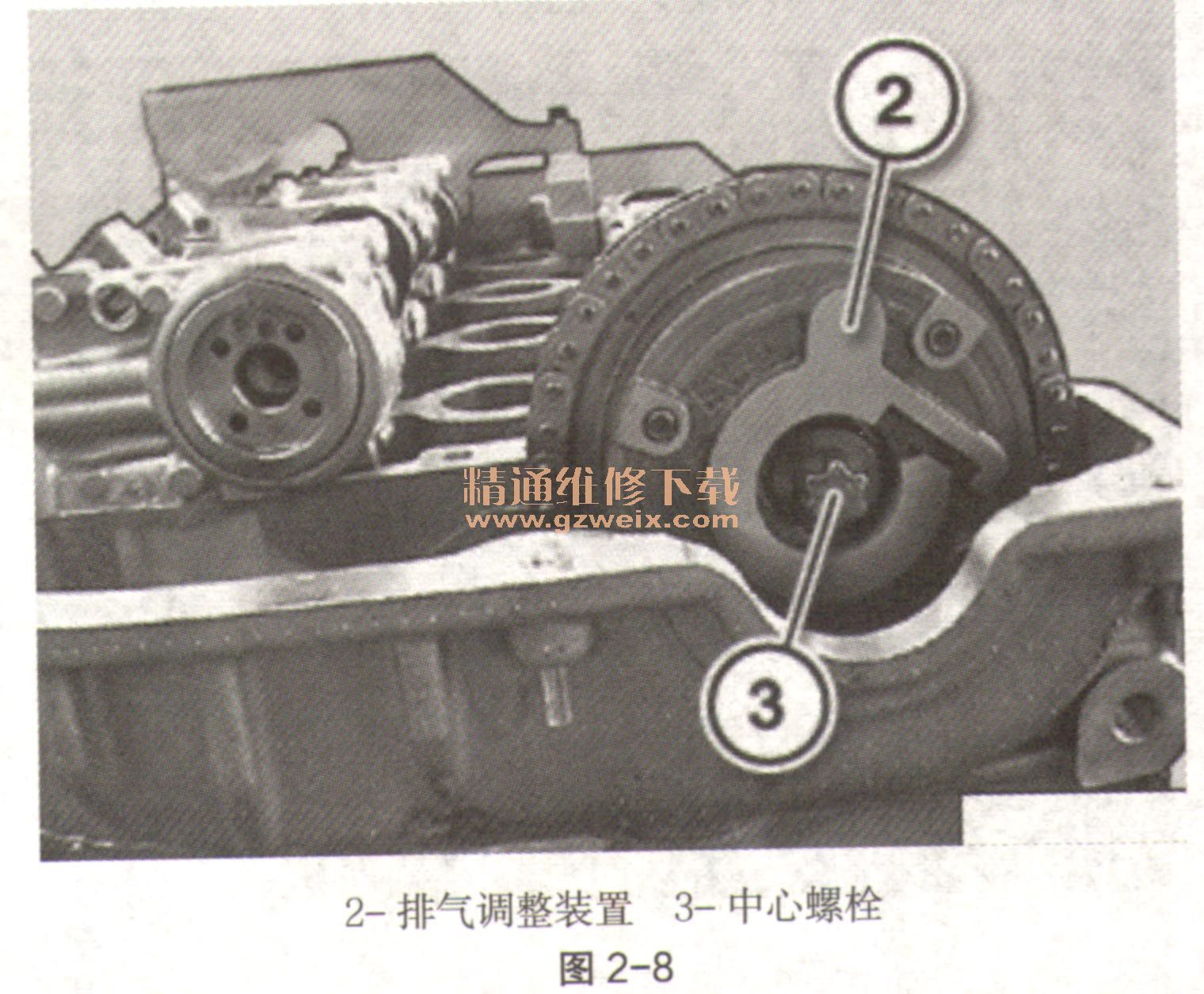

    ⑧定位排气凸轮轴的排气调整装置(如图2-8中2)。调整装置的安装位置可以任意选择。旋入中心螺栓(如图2-8中3),然后将其再次松开约90°。

[1] [2] [3] [4] [5]  下一页
