奥迪A6L轿车MOST系统故障检修
来源:本站整理  作者:佚名  2018-06-02 08:59:14

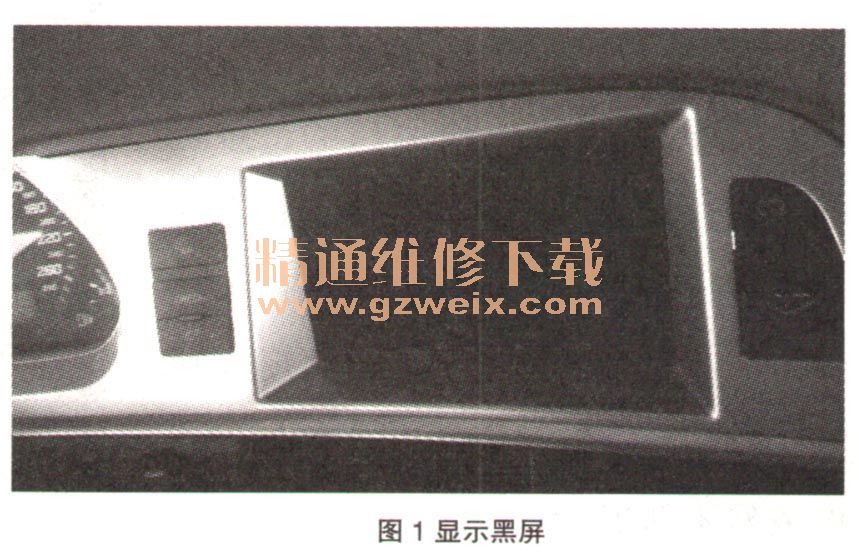

    一辆行驶里程约8.6万km的奥迪A6L(C6)2.4L轿车。该车多媒体系统瘫痪(黑屏)无法使用,如图1所示。

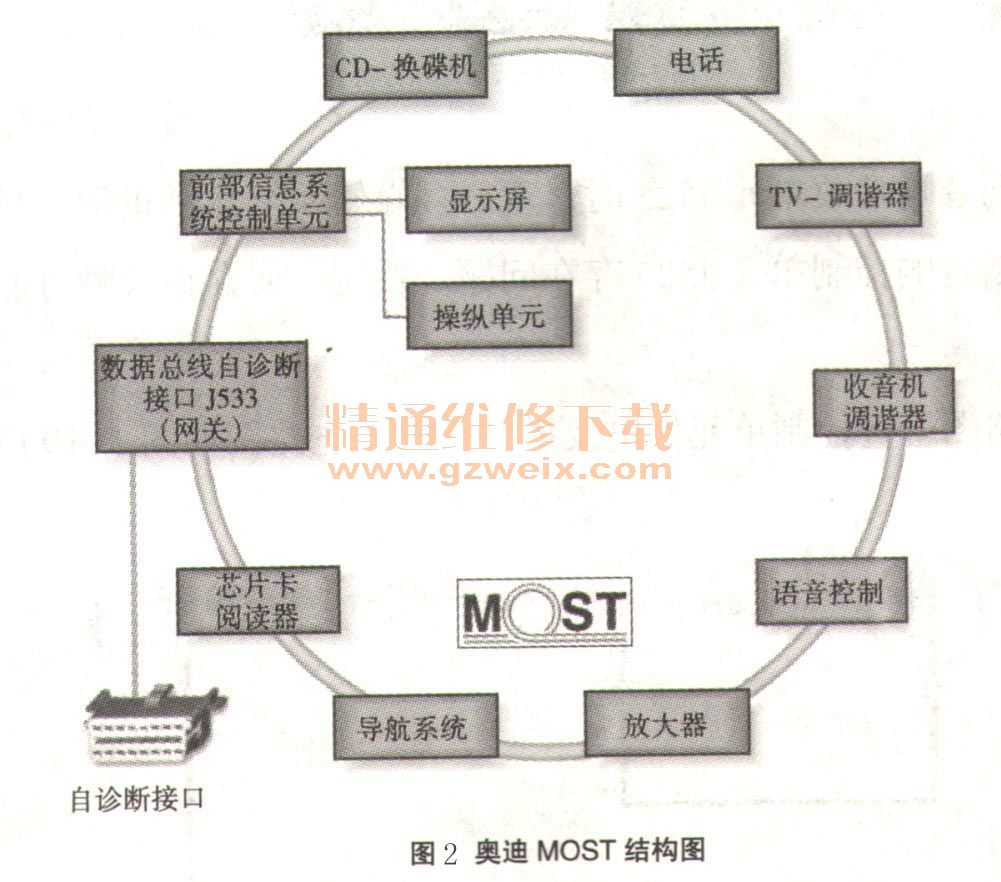

    故障诊断:该车的多媒体系统采用MOST总线通信(光纤)。该系统有个特点,系统环路总的某个控制单元故障或总线故障,会导致整个系统瘫痪。根据MOST结构图(如图2所示),该车多媒体系统环路中配备有网关、多媒体操作显示主控单元、收音机、CD机、音响功放。通过以上信息可以分析出,可能故障原因有:①以上多媒体系统中的某个控制单元故障;②以上多媒体系统中的某个控制单元供电或搭铁电路故障;③光纤总线故障;④多媒体操作面板故障。

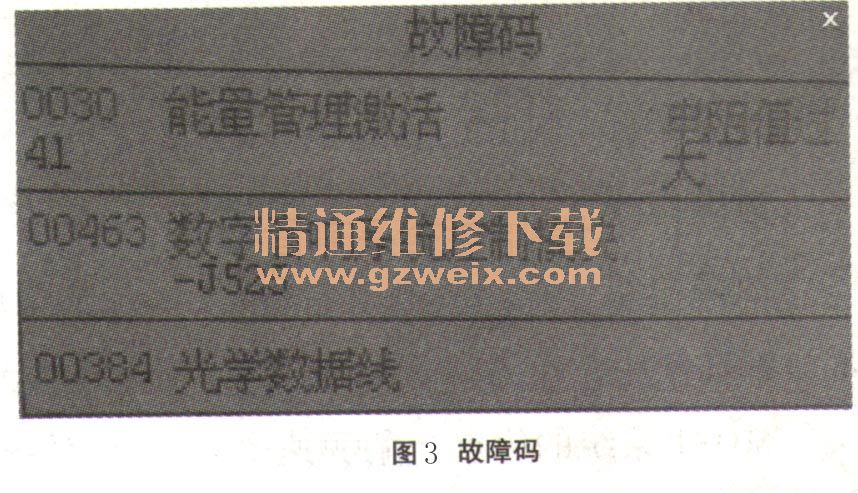

(1)使用X431进行故障码读取,网关中读取故障码:00384光学数据线,00463数字音响控制模块J525(如图3所示)。

   (2)光纤系统故障可使用专用诊断仪VAS5054或VAG6150引导型功能中的环路中断诊断功能进行直接结果诊断。
   (3)根据光纤系统特性分析,如果将故障控制单元光纤总线进行短接,系统便会显示正常,但不可短接多媒体操作显示主控单元。
   (4)逐个短接光纤总线的各个控制单元,最好使用光纤短接头进行,在没有的情况下可以通过如下方法判断:拔下控制单元光纤接头,打开接头锁定开关,拔下其中

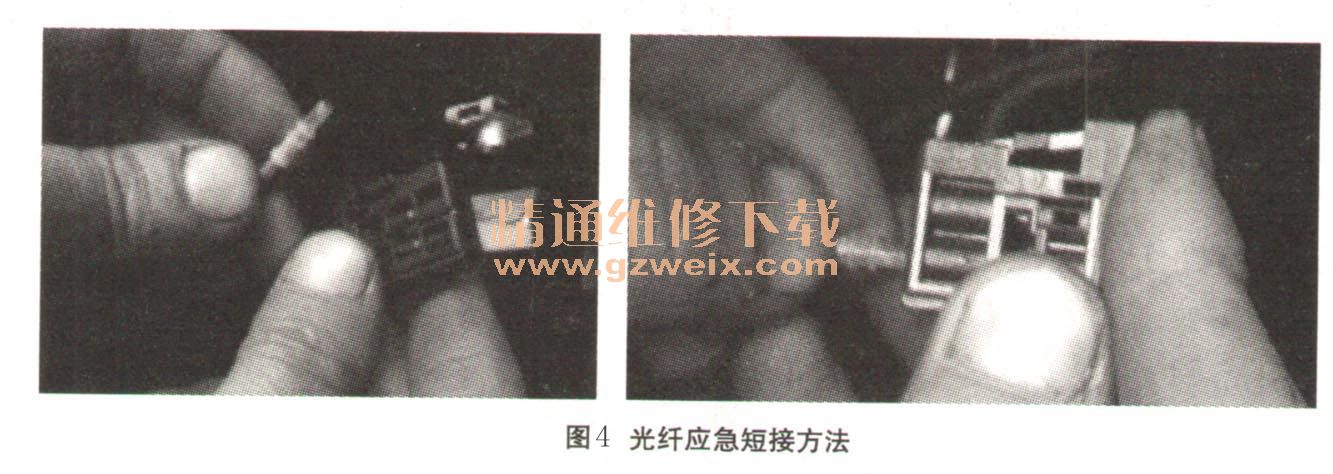

一根光纤导线,直接对接另一根光纤,重启系统检查(如图4所示)。

[1] [2]  下一页
