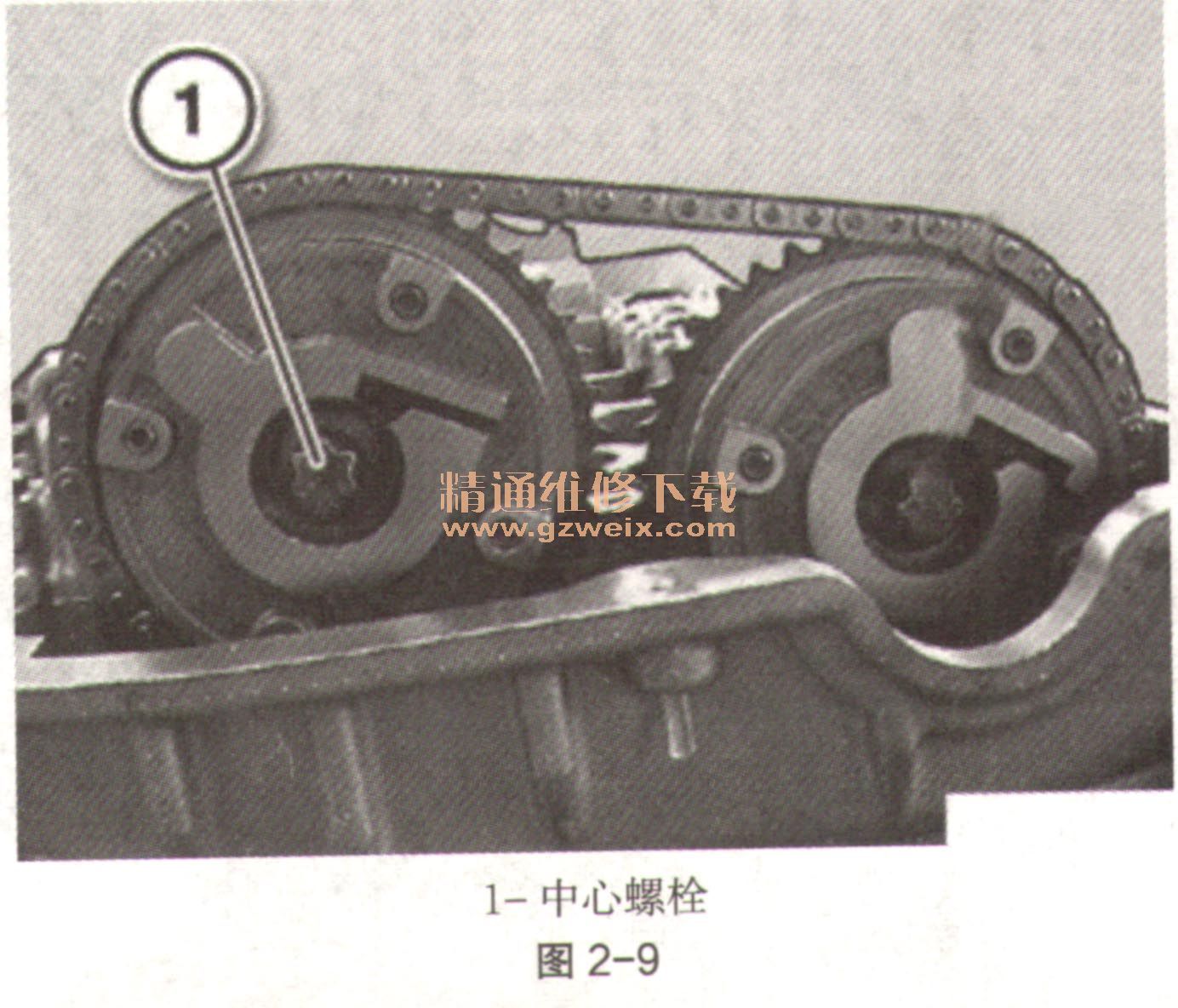

⑨定位进气调整装置的进气凸轮轴。调整装置的安装位置可以任意选择。旋入中心螺栓（如图2-9中1），然后将其再次松开约90°。

    ⑩安装张紧导轨（如图2-10中1）。装入螺栓（如图2-10中2）。

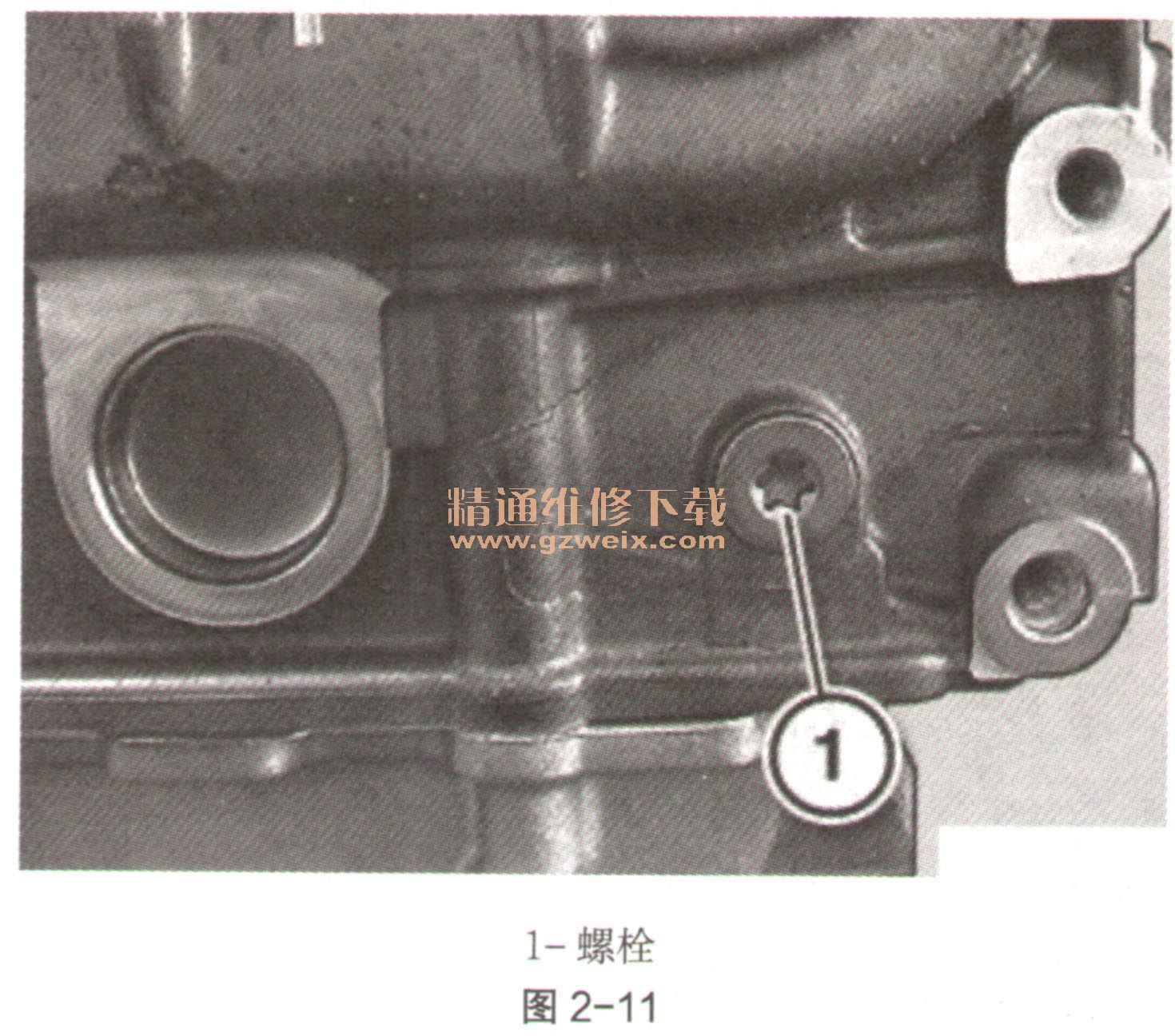

    11装入螺栓（如图2-11中1）。

    12将专用工具119340旋入到汽缸盖中（如图2-12）。用专用工具009460将正时链预紧至0.6N " m

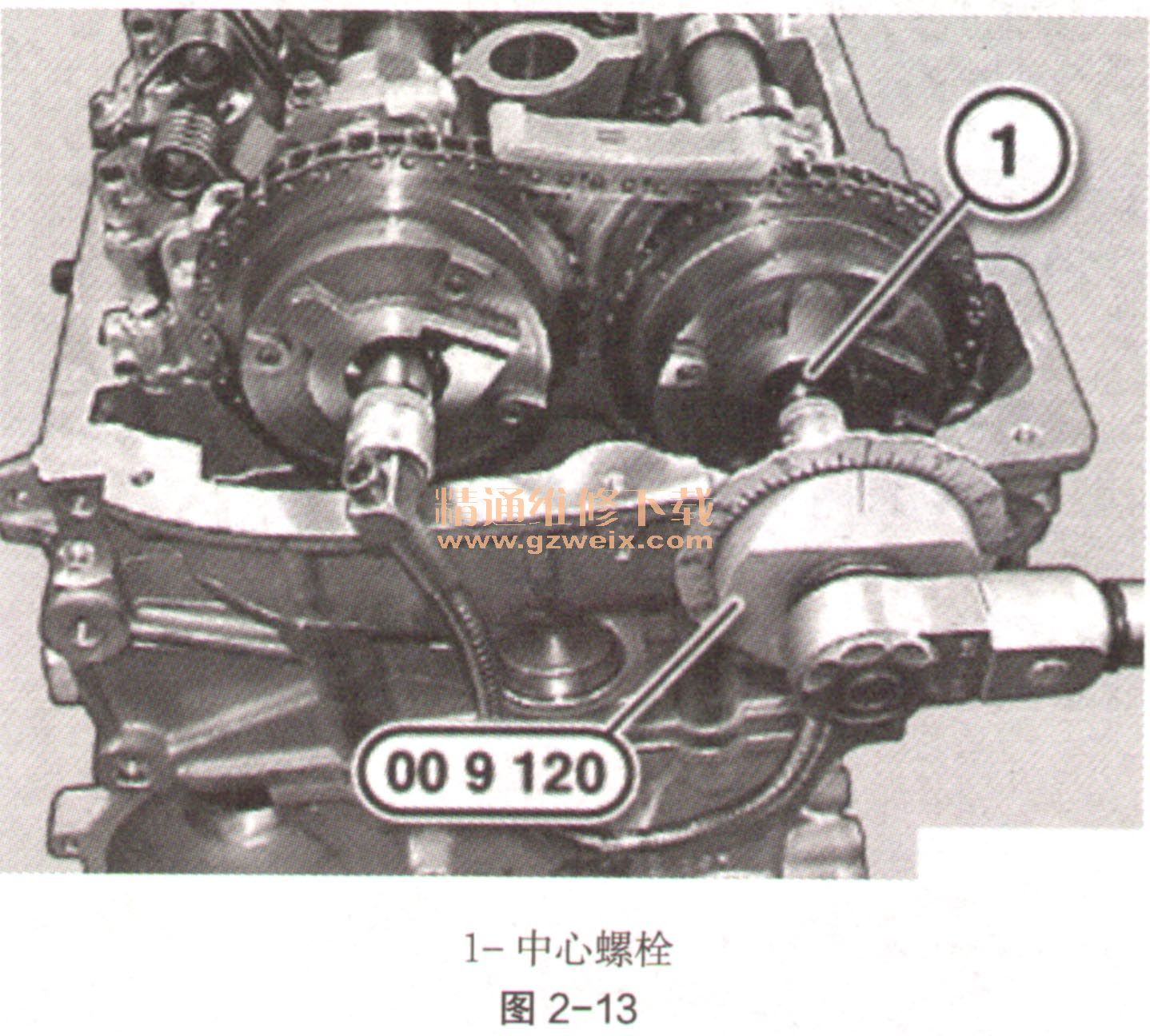

    13用专用工具009120固定中心螺栓（如图2-13中1） 。

    14用专用工具009120固定中心螺栓（如图2-14中1）。
