（三）调整凸轮轴的配气相位
    （1）需要的专用工具：0 496 709、117 440、32 2 100、11 9 340、00 9 460和009 120。注意：配气相位调整的工作步骤已更改。配气相位不在第1汽缸点火上止点位置调整。所有柱塞都在90°位置。检查调整装置的锁止件。在打开凸轮轴上的中心螺栓时，在后部固定住凸轮轴的六角段。有损坏危险。
    （2）需要的准备工作。
    ①拆卸汽缸盖罩。
    ②检查配气相位。
    （3）调整方法。
    ①注意：标定孔有混淆危险。平衡孔和标定孔可能被混淆。所有柱塞必须位于90°位置。如有必要，通过火花塞孔确定。将曲轴旋到中心螺栓上。沿箭头方向推入专用工具0496709并卡住曲轴（如图2-23）。

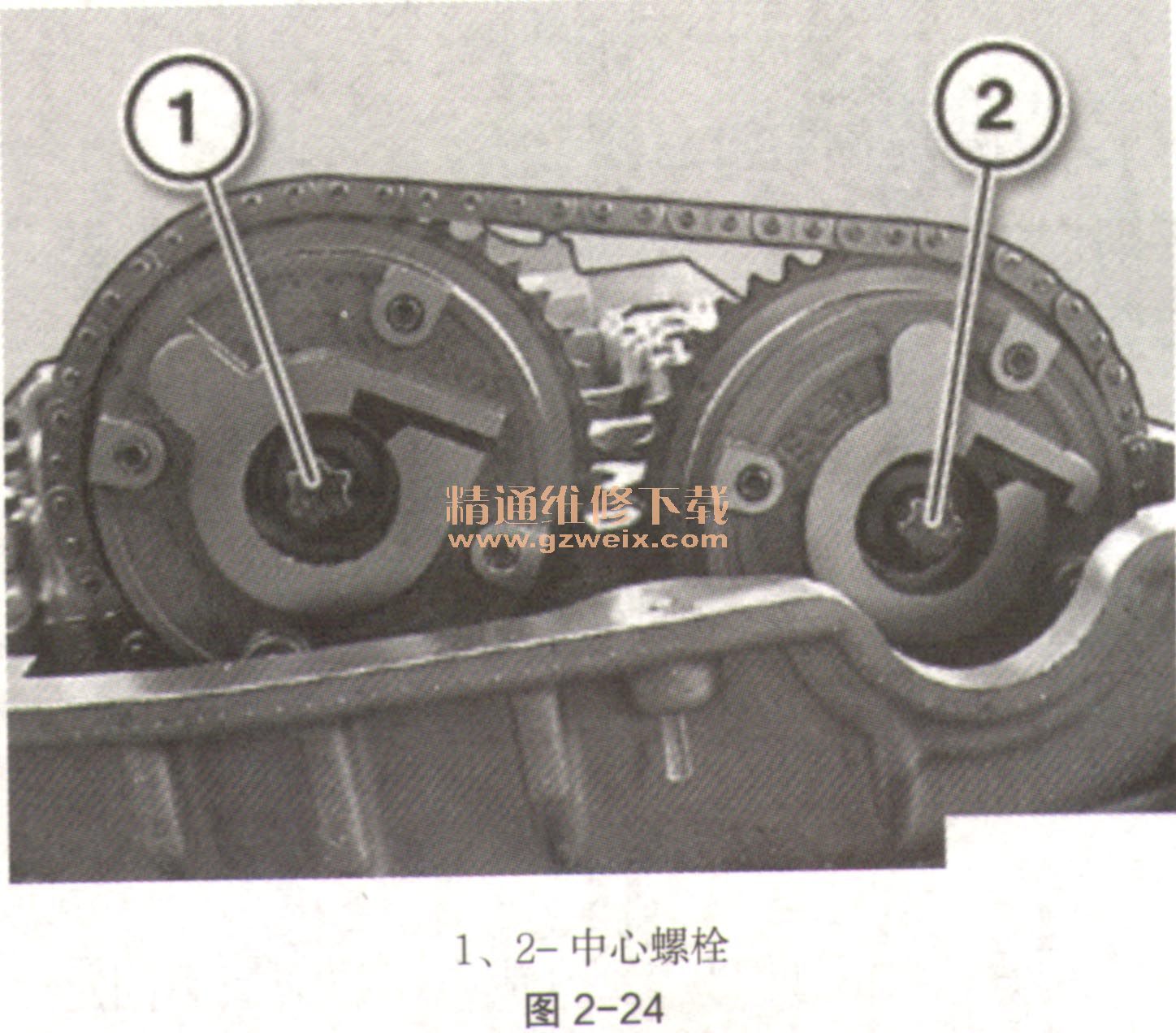

    ②要打开凸轮轴上的中心螺栓（如图2-1-25中1和2）时，安装专用工具11 7 440。如果无法定位调节量规，松开中心螺栓时必须用一把开口扳手固定凸轮轴。松开中心螺栓（如图2-24中1和2）。



    ③将专用工具11 7 440定位在排气凸轮轴的双平面段上，若有必要，使用专用工具322100扭转。将专用工具11 7 440用螺栓（如图2-25中1）固定在汽缸盖上。
    ④将专用工具117440定位在进气凸轮轴的双平面段上，若有必要，使用专用工具322100扭转。将专用工具117440用螺栓（如图2-26中1）固定在汽缸盖上。

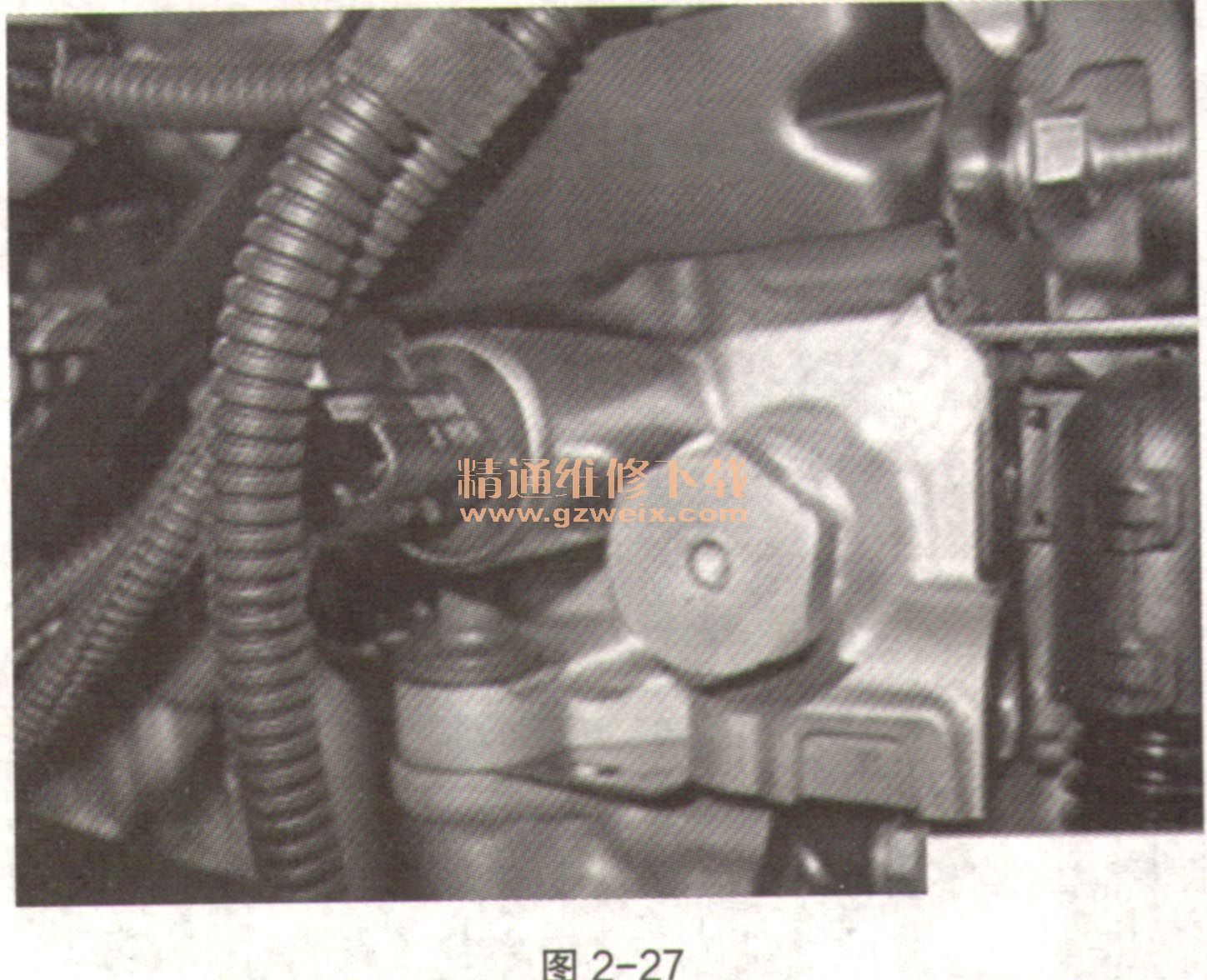

    ⑤链条张紧器用专用工具322100松开（准备好抹布）（如图2-27）。

    ⑥进气凸轮轴的零件名称（IN）和排气凸轮轴的零件名称（EX）朝上（如图2-28）。2个进气和排气凸轮轴具有3个已加工的表面，因此能够安装专用工具11 7 440。第4个表面是未加工的，并作为半月形部位执行。
