13．检查排气凸轮轴正时齿轮总成。

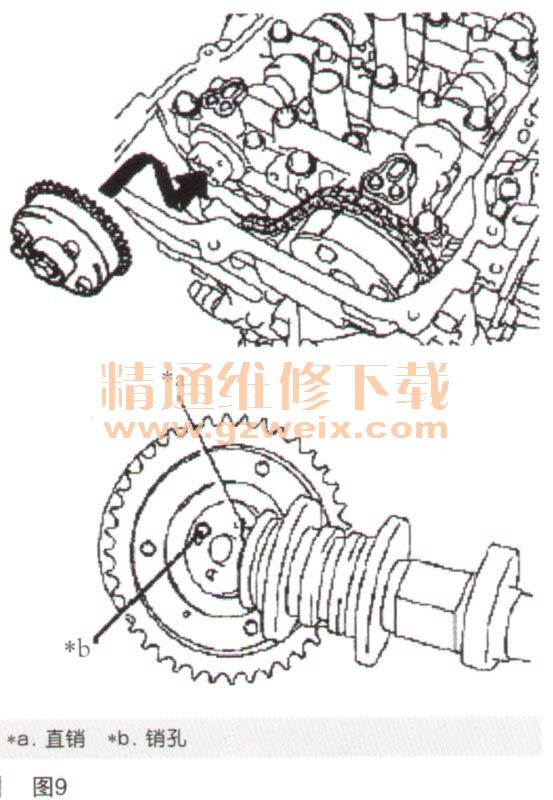

      （1）暂时安装排气凸轮轴正时齿轮总成，如图9所示。

    ①将螺栓插入排气凸轮轴正时齿轮总成。
    ②将2号凸轮轴上的直销与排气凸轮轴正时齿轮总成内的销孔对准，并用螺栓将排气凸轮轴正时齿轮总成暂时安装到2号凸轮轴上。
    注意：在该步骤中，不要将链条分总成安装到排气凸轮轴正时齿轮总成上。
    安装排气凸轮轴正时齿轮总成时，不要使链条分总成干扰排气凸轮轴正时齿轮总成。
      （2）检查排气凸轮轴正时齿轮总成的锁止情况。
    检查并确认排气凸轮轴正时齿轮总成锁止。
    如果排气凸轮轴正时齿轮总成未按规定工作，则将其更换。

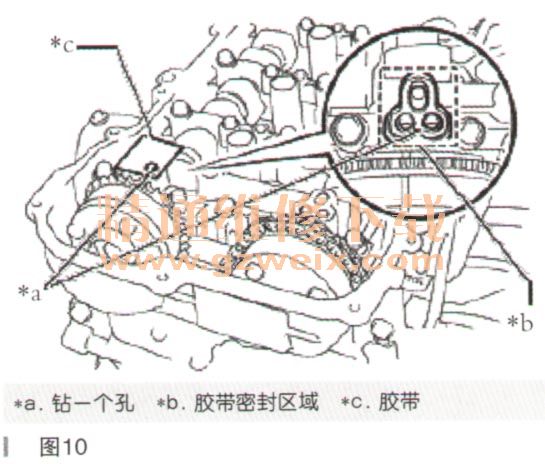

      （3）检查排气凸轮轴正时齿轮总成的工作情况，如图10所示。

    提示：如果排气凸轮轴正时齿轮总成未按规定工作，则将其更换。
    ①清洁凸轮轴轴承盖内的排气侧VVT油孔后，用胶带或同等工具完全密封油孔以防止空气泄漏。
    注意：确保完全密封油孔，因为由工密封不足而导致的漏气将影响锁销松开。
    ②在覆盖油孔的胶带上钻一个孔。

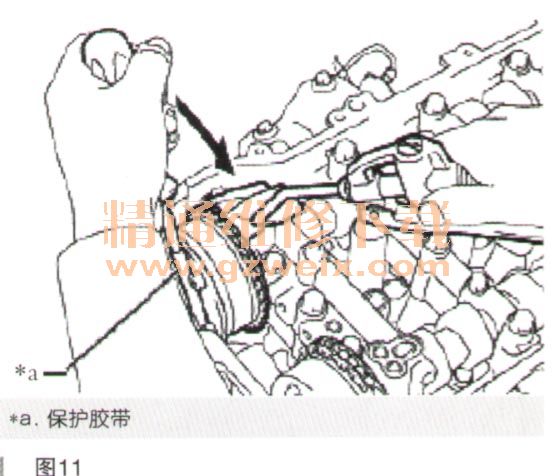

    ③向钻出的孔施加约200kPa的空气压力，以松开锁销，如图11所示。

    注意：如果空气泄漏，则重新粘贴胶带。
    施加空气压力时用布盖住油孔以防止机油喷出。
    ④使用头部缠有保护胶带的螺丝刀，朝延迟方向（顺时针）用力转动排气凸轮轴正时齿轮总成。
    提示：凭借施加的空气压力，可能无须手动辅助即可使排气凸轮轴正时齿轮总成朝延迟方向转动。
    注意：确保使排气凸轮轴正时齿轮总成朝向延迟方向。如果排气凸轮轴正时齿轮总成松开，则其将在弹簧的作用力下自动回到提前位置。
    不要损坏排气凸轮轴正时齿轮总成。

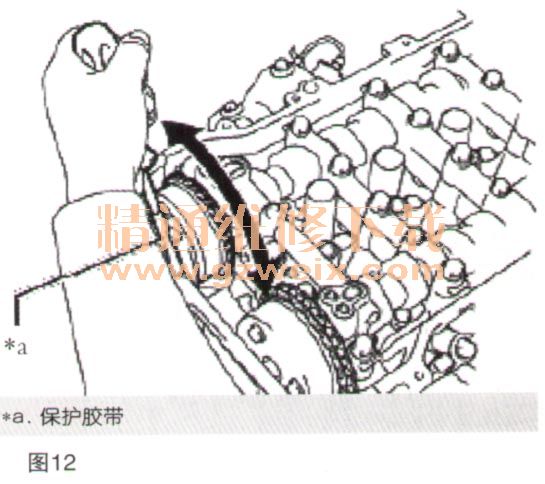

    ⑤使用头部缠有保护胶带的螺丝刀，在可移动范围（19°～21°）内转动排气凸轮轴正时齿轮总成2或3次，但不要将其转到最大提前位置。检查并确认排气凸轮轴正时齿轮总成转动平稳，如图12所示。

    ⑥锁止排气凸轮轴正时齿轮总成。
    注意：检查并确认排气凸轮轴正时齿轮总成在最大提前位置锁止（其移动范围的最大提前位置）且无法再转动。
    ⑦从凸轮轴轴承盖上拆下胶带。
      （4）拆下排气凸轮轴正时齿轮总成，见图8。
    拆下暂时安装的排气凸轮轴正时齿轮总成。
