4．安装1号凸轮轴。

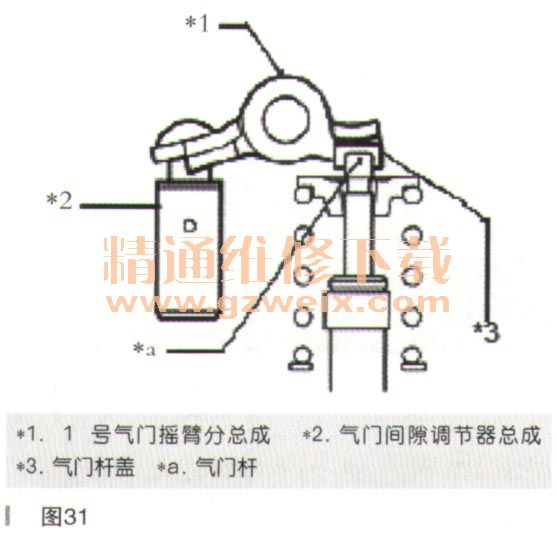

      （1）确保将1号气门摇臂分总成安装到如图31所示位置。

      （2）清洁凸轮轴轴颈。
      （3）在凸轮轴轴颈、凸轮轴壳分总成和凸轮轴轴承盖上涂抹一薄层发动机机油。

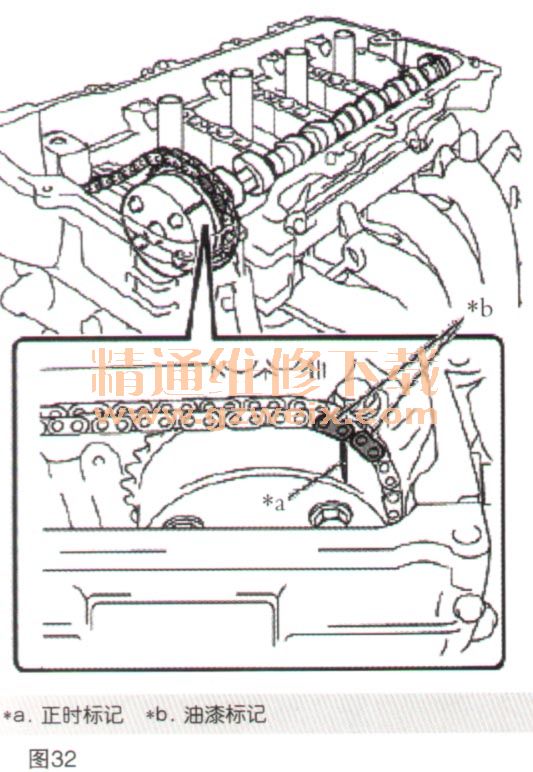

      （4）抬升链条分总成，将正时标记和油漆标记对准，并将凸轮轴安装到凸轮轴壳分总成上，如图32所示。

    提示：更换凸轮轴后，执行“维修后检查”。
    5．安装2号凸轮轴。
      （1）确保将2号气门摇臂分总成安装到位置。
      （2）清洁2号凸轮轴轴颈。
      （3）在2号凸轮轴轴颈和凸轮轴壳分总成上涂抹一薄层发动机机油。

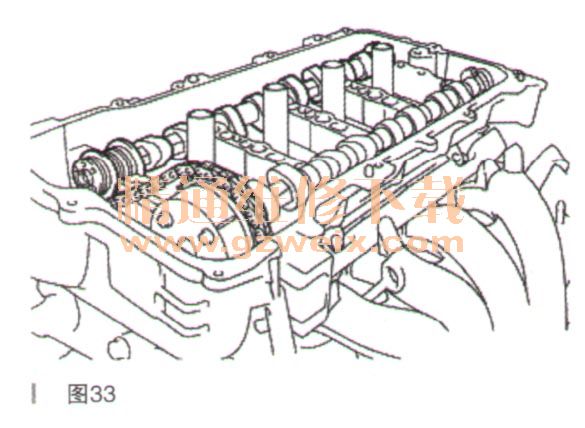

      （4）将2号凸轮轴安装到凸轮轴壳分总成上，如图33所示。

    提示：更换2号凸轮轴后，执行 “维修后检查”。
    6．安装凸轮轴轴承盖。

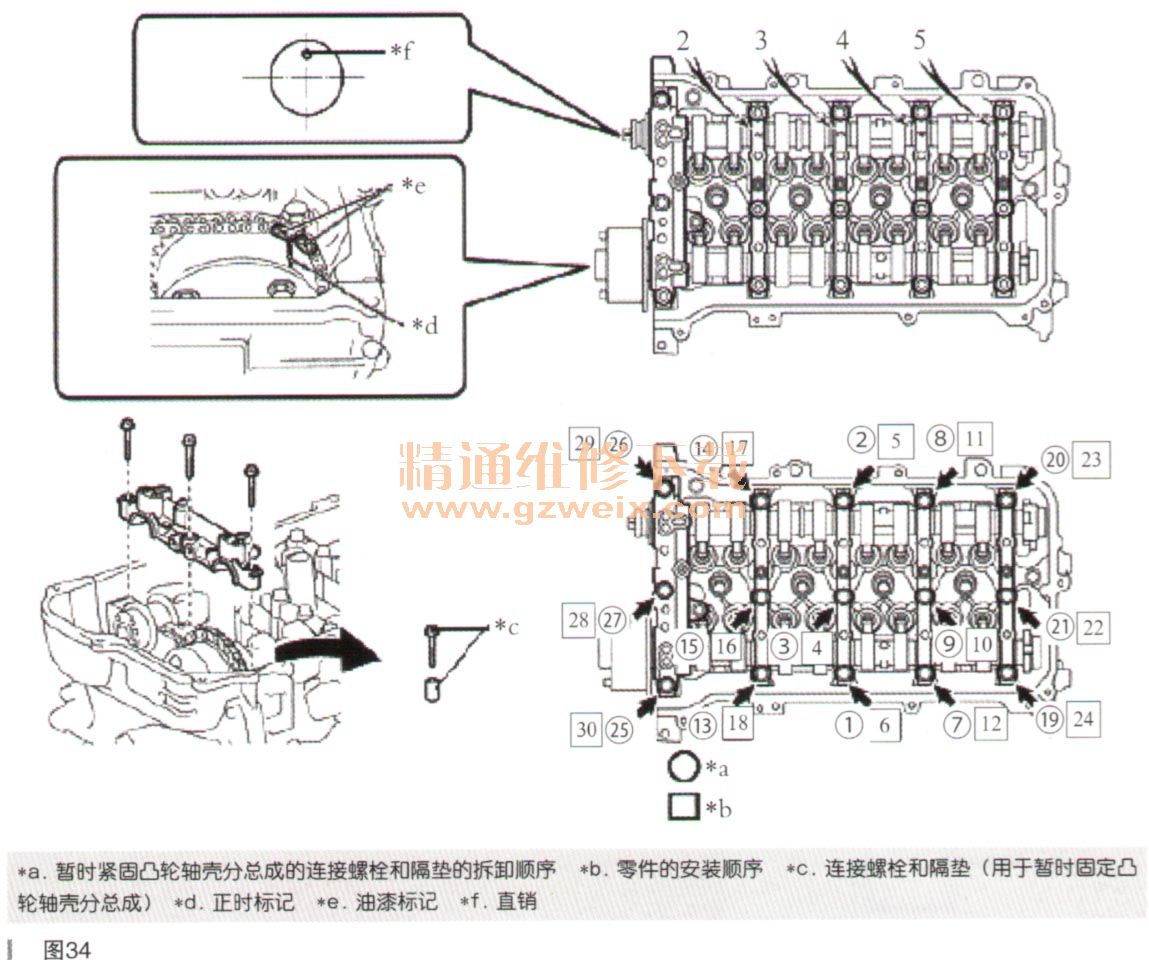

      （1）检查凸轮轴轴承盖上的标记和编号，然后按如图34所示顺序拆下连接螺栓和隔垫。拆下连接螺栓和隔垫后，立即用螺栓按图34中顺序安装凸轮轴轴承盖。

    扭矩：27N·m。
    注意：如果一次拧松所有螺栓，则可能剥离凸轮轴壳分总成和汽缸盖分总成上的FIPG，从而导致漏油。因此，确保一次从一个凸轮轴轴承盖上拆下连接螺栓和隔垫。
    提示：确保凸轮轴的直销、正时标记和油漆标记方向。

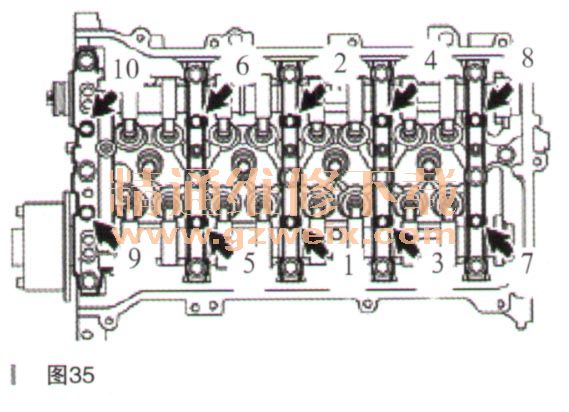

      （2）按如图35所示顺序，紧固10个螺栓。

    扭矩：16N·m。
      （3）再次检查各螺栓的扭矩。
    7．安装排气凸轮轴正时齿轮总成。

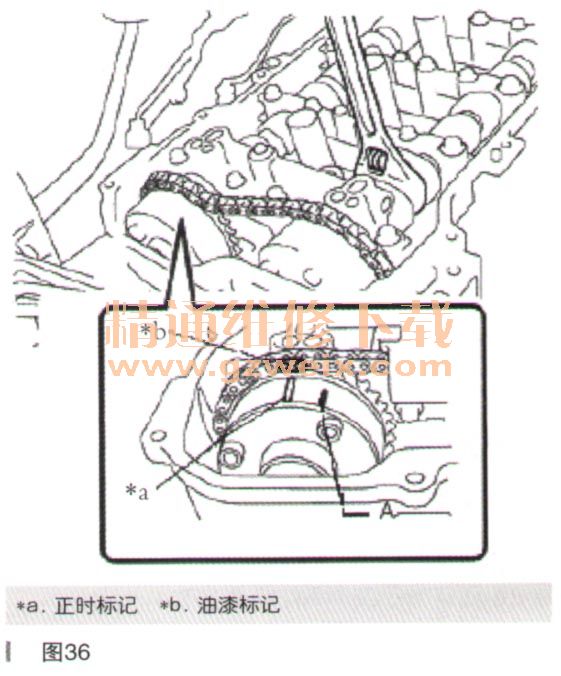

      （1）用扳手固定凸轮轴的六角部分，并逆时针轻轻转动凸轮轴以松开链条分总成，如图36所示。

      （2）将螺栓插入排气凸轮轴正时齿轮总成。

      （3）将油漆标记与正时标记对准以安装链条分总成。
    提示：“A”不是正时标记。
    注意：不要过度转动凸轮轴。
    在该步骤中不要将排气凸轮轴正时齿轮总成安装到2号凸轮轴上。确保仅将链条分总成安装到排气凸轮轴正时齿轮总成上。

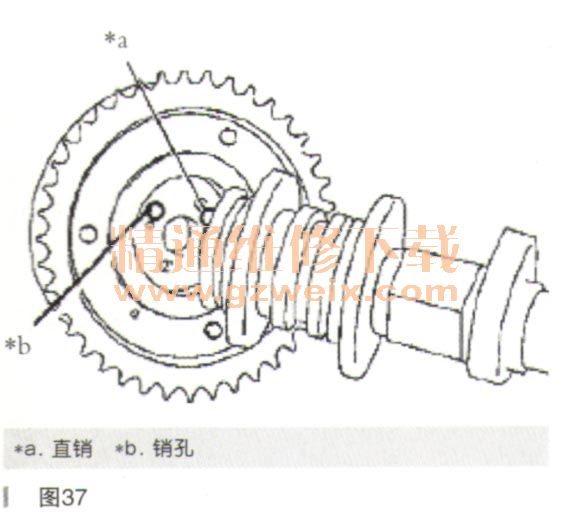

      （4）通过对准销孔和直销，将排气凸轮轴正时齿轮总成和2号凸轮轴安装在一起。如图37所示。

    注意：如果直销无法与销孔对－准，则用扳手固定2号凸轮轴的六角部分，并轻轻将其转动以安装排气凸轮轴正时齿轮总成。
    不要过度转动2号凸轮轴。
    不可强行推入排气凸轮轴正时齿轮总成。否则直销顶部可能损伤排气凸轮轴正时齿轮总成的安装表面。
