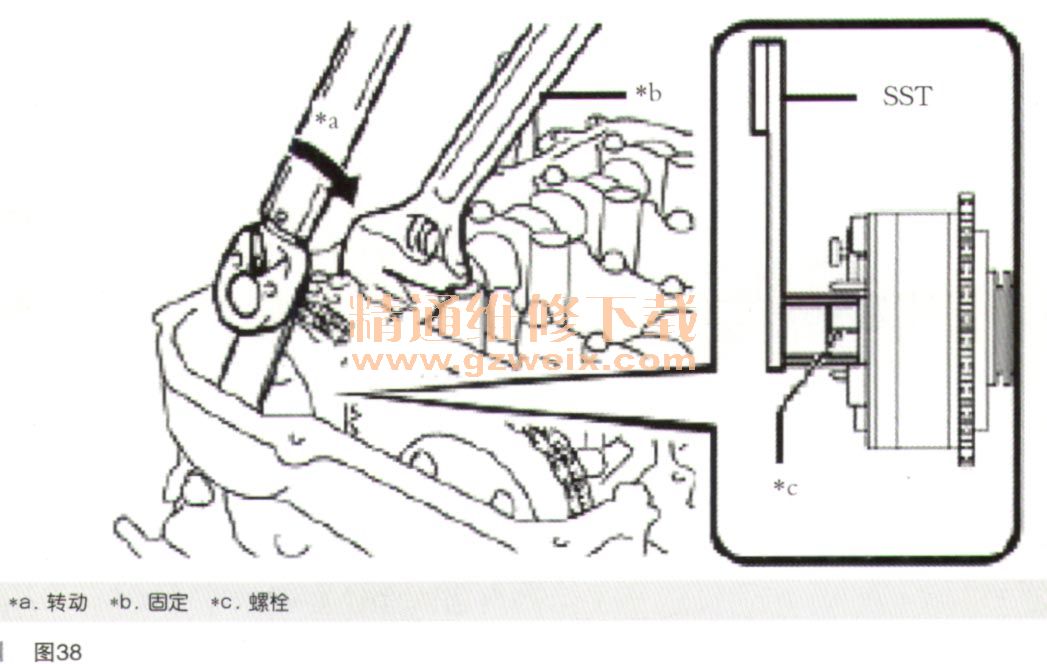

（5）使用SST和扳手，固定2号凸轮轴的六角部分并将排气凸轮轴正时齿轮总成安装到2号凸轮轴上，如图38所示。

      SST：09249-37010。
    扭矩：不使用SST时54N·m，使用SST时39N·m。
    提示：更换排气凸轮轴正时齿轮总成后，执行“维修后检查”。
    注意：使用力臂长度为260nim的扭矩扳手和力臂长度为100mm的SST时，可获得“使用SST”扭矩值。
    SST与扭矩扳手平行时，该扭矩值有效。
    8．安装2号链条振动阻尼器。
      （1）使用SST，用2个螺栓将2号链条振动阻尼器安装到凸轮轴轴承盖上。
      SST：09961-00950
    扭矩：不使用SST时10N·m，使用SST时5.5N·m。
    注意：使用力臂长度为180nini的扭矩扳手和力臂长度为150mm的SST时，可获得“使用SST”扭矩值。
    SST与扭矩扳手平行时，该扭矩值有效。
    9．安装1号链条张紧器总成。
    10．将1号汽缸设定至 TDC/压缩。
      （1）转动曲轴皮带轮直至其正时槽口（凹槽）与正时链条盖分总成的正时标记“0”对准，见图4所示。
      （2）检查并确认凸轮轴正时齿轮总成和排气凸轮轴正时齿轮总成的各正时标记对准。
    如果没有对准，则转动曲轴1圈（360°）以对准图中所示的正时标记。
    提示：“A”不是正时标记。
    11．安装汽缸盖罩衬垫。
    12．安装汽缸盖罩分总成。
    13．安装空气管。
      （1）用2个螺栓安装空气管。
    扭矩：10N·m。
      （2）连接连接管软管接头、1号燃油蒸气供给软管、2号燃油蒸气供给软管和1号真空传输软管，并滑动3个卡子以将其固定。
    14．连接发动机线束。

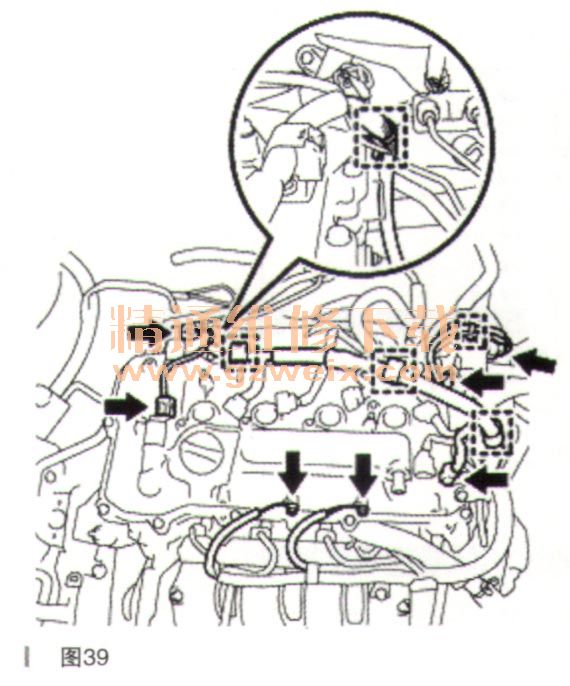

      （1）用2个螺栓安装发动机线束，如图39所示。

    扭矩：8.4N·m。
      （2）连接5个连接器和5个卡夹。
    15．安装2号通风软管。
    将2号通风软管连接到汽缸盖罩分总成上并滑动卡子以将其固定。
    16．安装点火线圈总成。
    17．安装2号汽缸盖罩。
    18．安装前围上外板分总成。
