二、安装
      提示：更换凸轮轴、2号凸轮轴、凸轮轴正时齿轮总成或排气凸轮轴正时一齿轮总成后，执行“维修后检查”。单击发动机／混合动力系统＞1 ZR-FE发动机控制系统＞SFI系统＞初始化程序。
    1．安装1号凸轮轴轴承。
      （1）清洁2个1号凸轮轴轴承的表面。
    注意：不要在1号凸轮轴轴承或接触面仁涂抹发动机机油。
      （2）将2个1号凸轮轴轴承安装到凸轮轴轴承盖上。

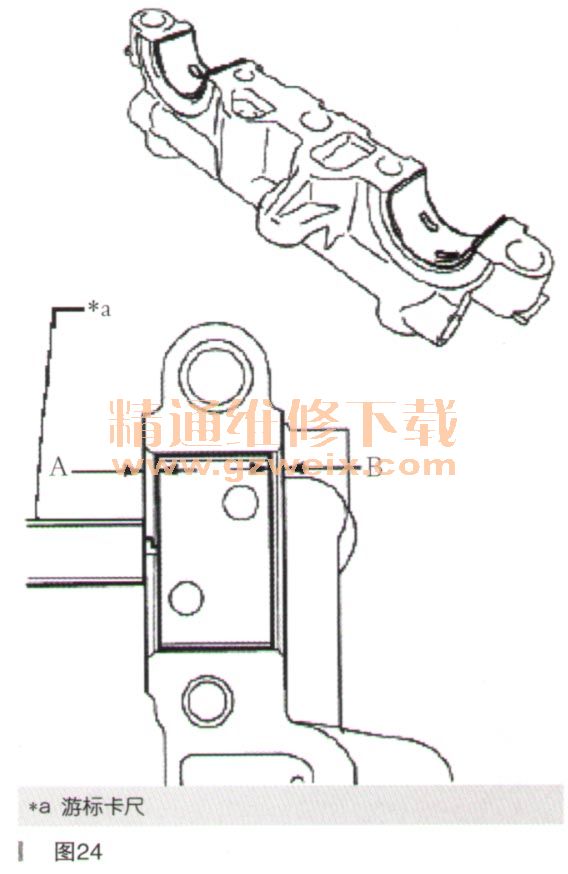

      （3）使用游标卡尺，测量凸轮轴轴承盖边缘和1号凸轮轴轴承边缘之间的距离，如图24所示。

    A和B之间的差值：0.7mm或更小。
    注意：通过测量尺寸A和B，将1号凸轮轴轴承固定至凸轮轴轴承盖中心。
    2．安装2号凸轮轴轴承。
      （1）清洁2个2号凸轮轴轴承的表面。
    注意：不要在2号凸轮轴轴承或接触面上涂抹发动机机油。
      （2）将2个2号凸轮轴轴承安装
到凸轮轴壳分总成上。

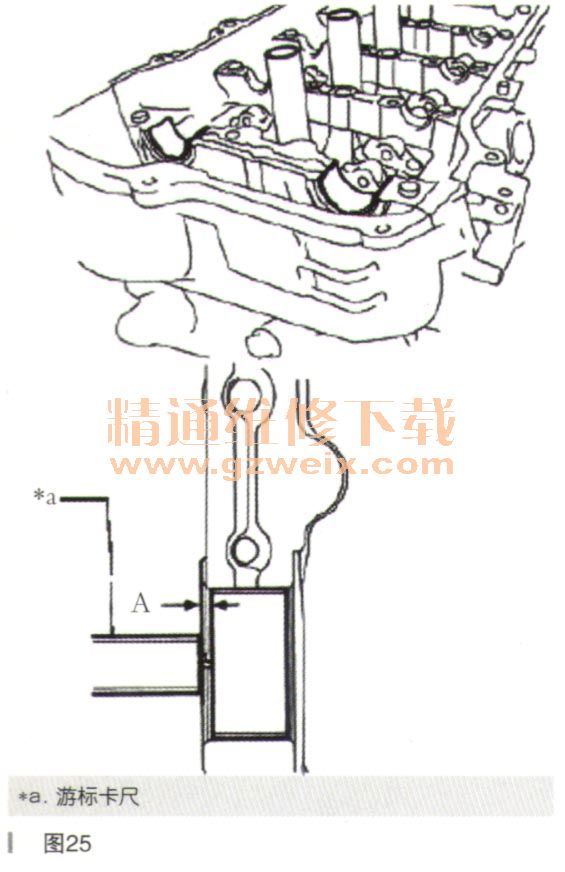

      （3）使用游标卡尺，测量凸轮轴壳分总成边缘和2号凸轮轴轴承边缘之间的距离，如图25所示。尺寸A:1.05～1.75mm。

    注意：通过测量尺寸A，将2号凸轮轴轴承固定至凸轮轴壳分总成中心。
    3．安装凸轮轴正时齿轮总成。
      （1）将凸轮轴的六角部分固定在软面台钳内。
      （2）检查并确认直销安装在凸轮轴上。

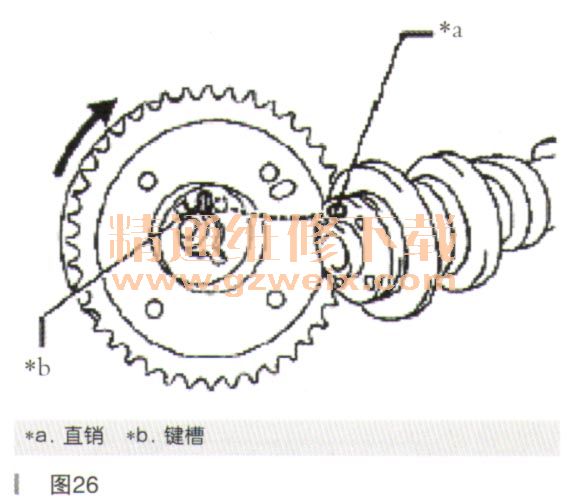

      （3）如图26所示，使直销和键槽错开，将凸轮轴正时齿轮总成和凸轮轴安装在一起。

    注意：不要用力推凸轮轴正时齿轮总成，否则直销顶部可能损伤凸轮
轴正时齿轮总成的安装表面。

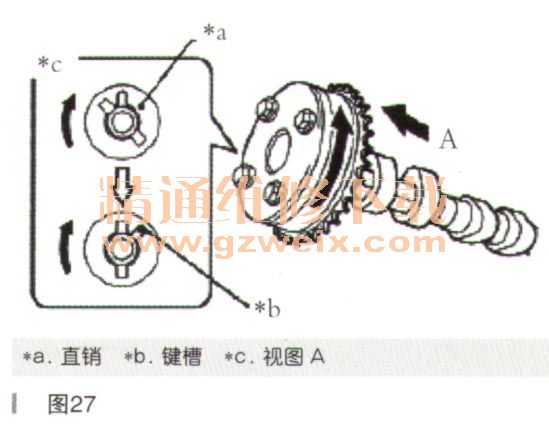

      （4）如图27所示，在将凸轮轴正时齿轮总成轻轻压向凸轮轴的同时，转动凸轮轴正时齿轮总成。将直销进一步推入键槽中。

    注意：不要使凸轮轴正时齿轮总成朝延迟方向转动。

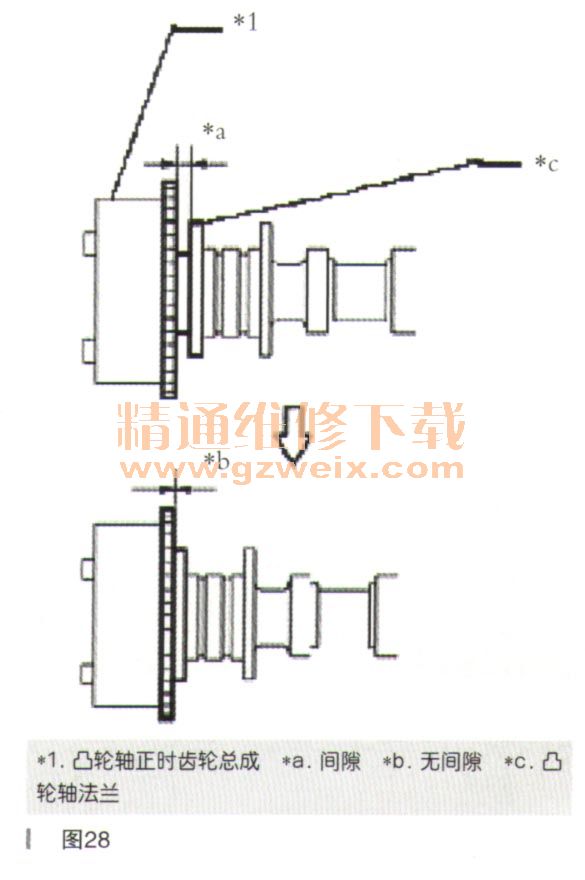

      （5）检查并确认凸轮轴正时齿轮总成与凸轮轴法兰之间无问隙，如图28所示。

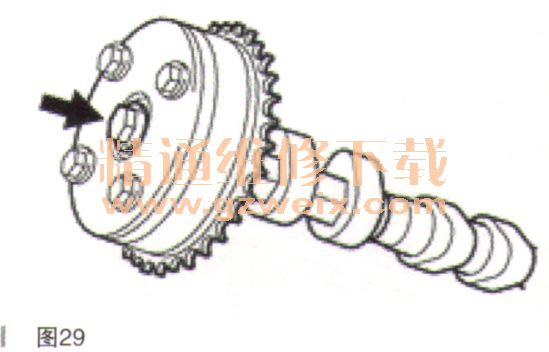

      （6）在凸轮轴正时齿轮总成牢固到位的情况下紧固螺栓，如图29所示。

    扭矩：54N·m
    注意：紧固螺栓时，不要使凸轮车由正时齿轮总成转动。

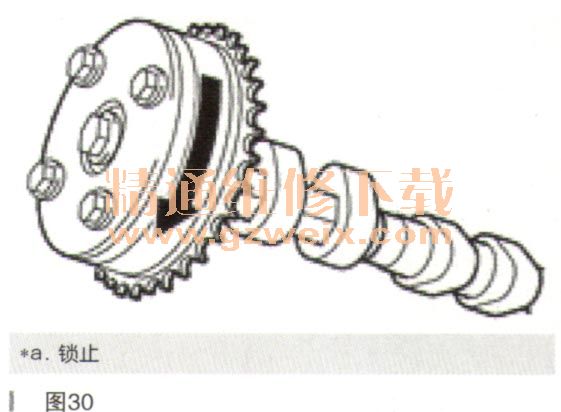

      （7）检查并确认凸轮轴正时齿轮总成可朝延迟方向（顺时针）移动并锁止在最大延迟位置，如图30所示。

    提示：更换凸轮轴正时齿轮总成后，执行“维修后检查”。
