通用以下车型：
2014～2016年奥迪A7 50TFSI（3.0T CREC），
2012～2016年奥迪A8L（D4）50TFSI（3.0T CREC），
2016年新奥迪Q7（4M） 45TFSI（3.0T CREC）。
（一）凸轮轴正时链装配一览
（1）左侧凸轮轴正时链如图4-295。
（2）右侧凸轮轴正时链如图4-296。

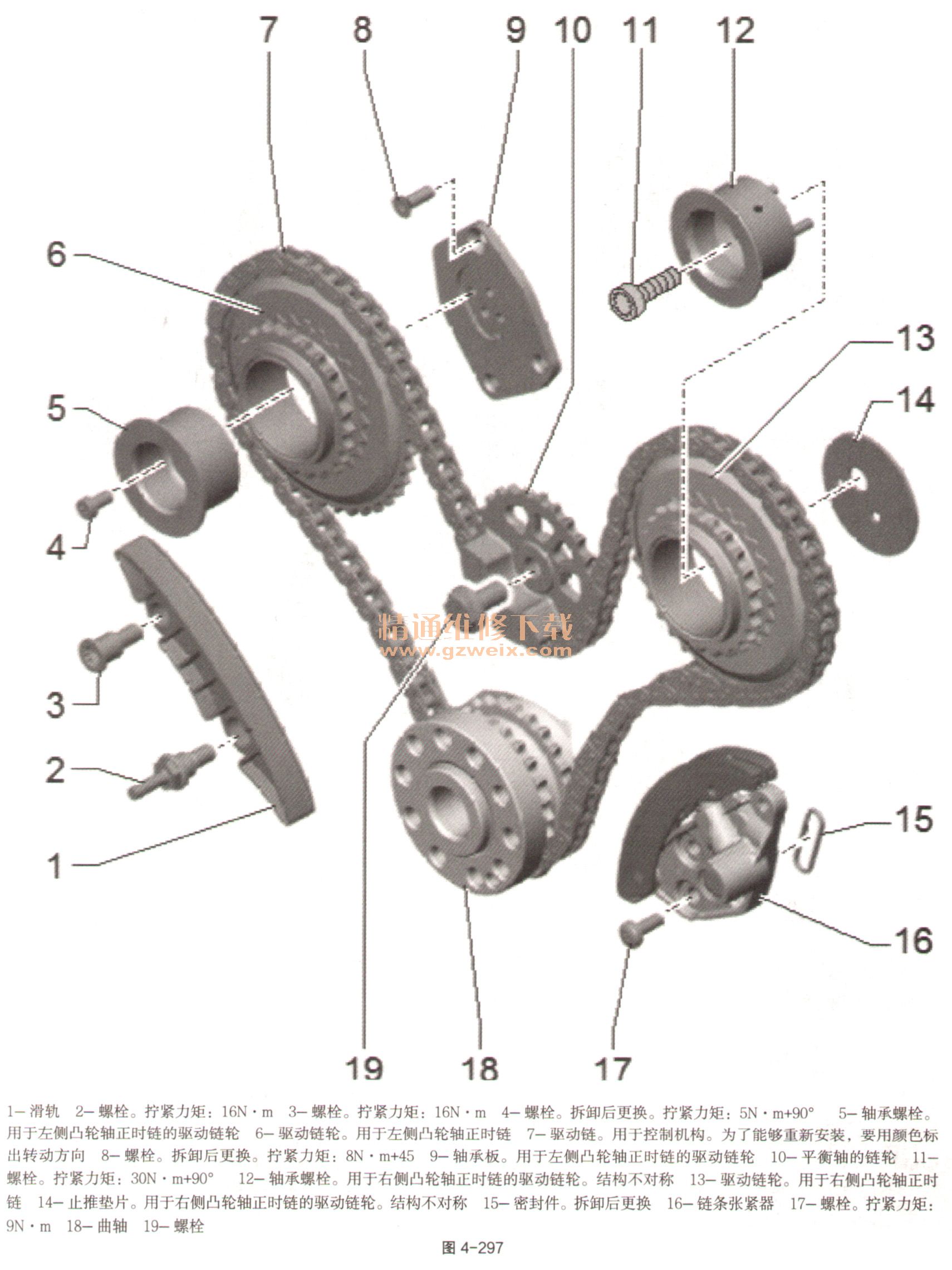

（二）正时驱动系统驱动链装配一览如图4-297。
（三）从凸轮轴上拆下凸轮轴正时链
（1）所需要的专用工具和维修设备。

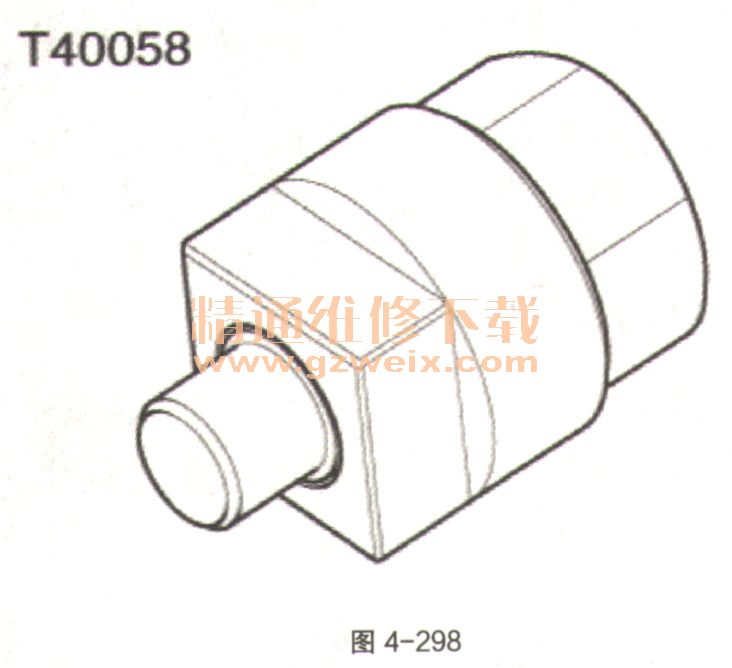

①适配接头T40058，如图4-298。
②固定螺栓T40069，如图4-299。

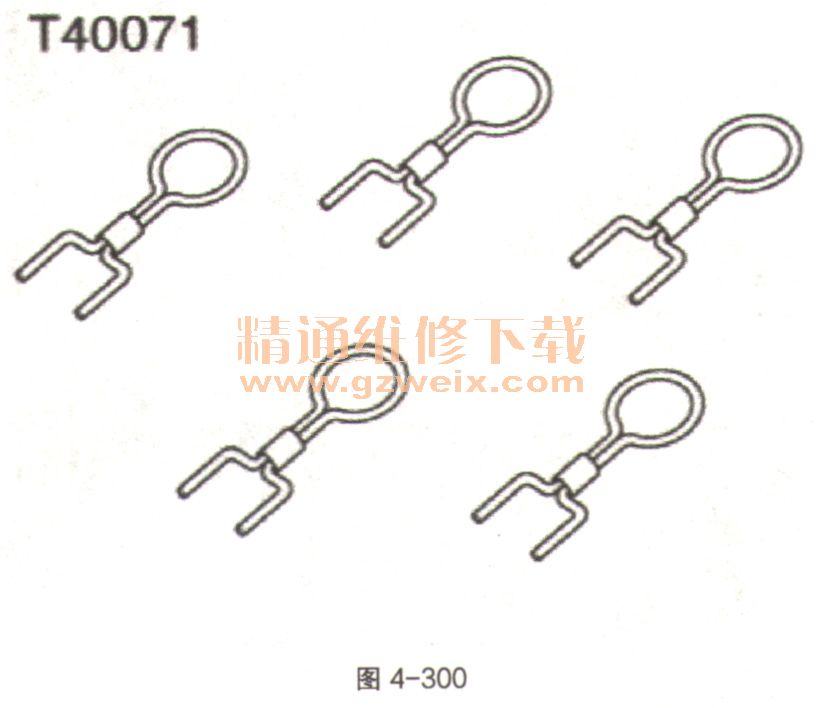

③2个定位销T40071，如图4-300。
④2个凸轮轴固定装置T40133，如图4-301。
⑤扳手T40297。
（2）拆卸。
①在下面的描述中，凸轮轴正时链保留在发动机上。即使只在一个汽缸盖上实施工作，也必须在2个汽缸列上均进行该工作步骤。
②拆卸正时链左侧和右侧盖板。
③拆卸左、右侧汽缸盖罩。
④拆卸隔音垫。

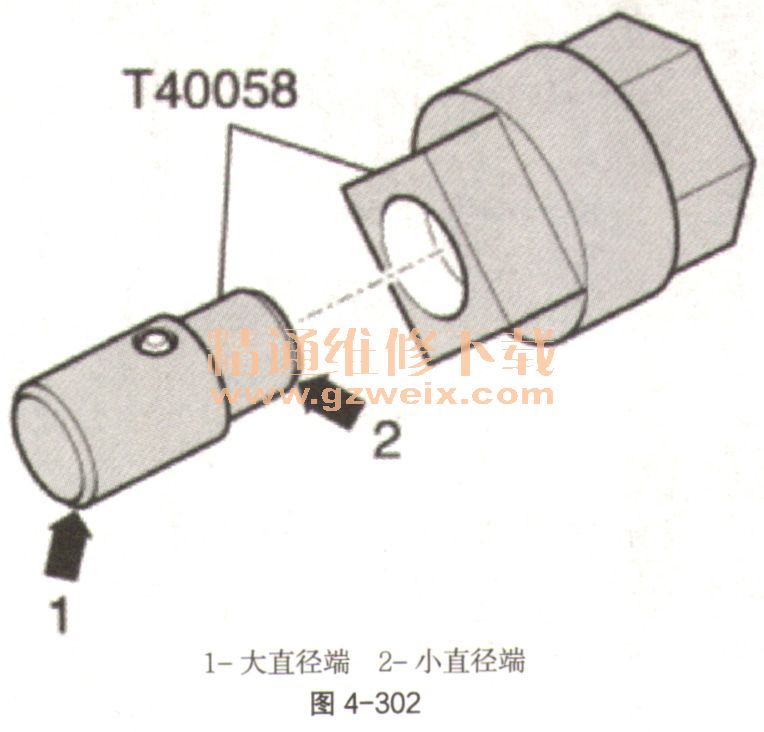

⑤按下面方式插入适配接头T40058（如图4-302）的导向销：大直径一端（如图4-302中箭头1）指向发动机，小的直径（如图4-302中箭头2）指向适配接头。

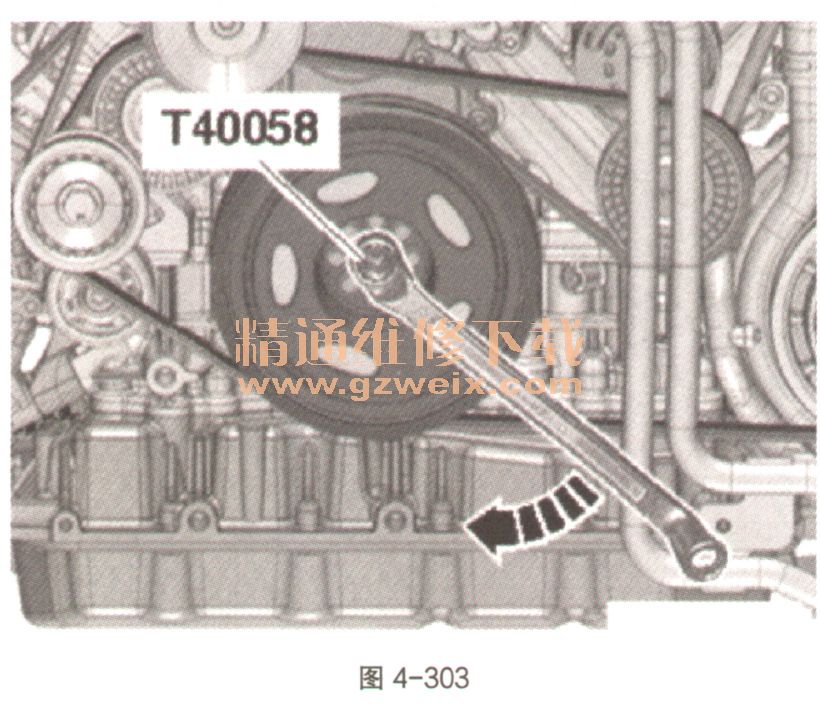

⑥用适配接头T40058和弯曲的环形扳手沿发动机转动方向（如图4-303中箭头）将曲轴转动到 “上止点”。

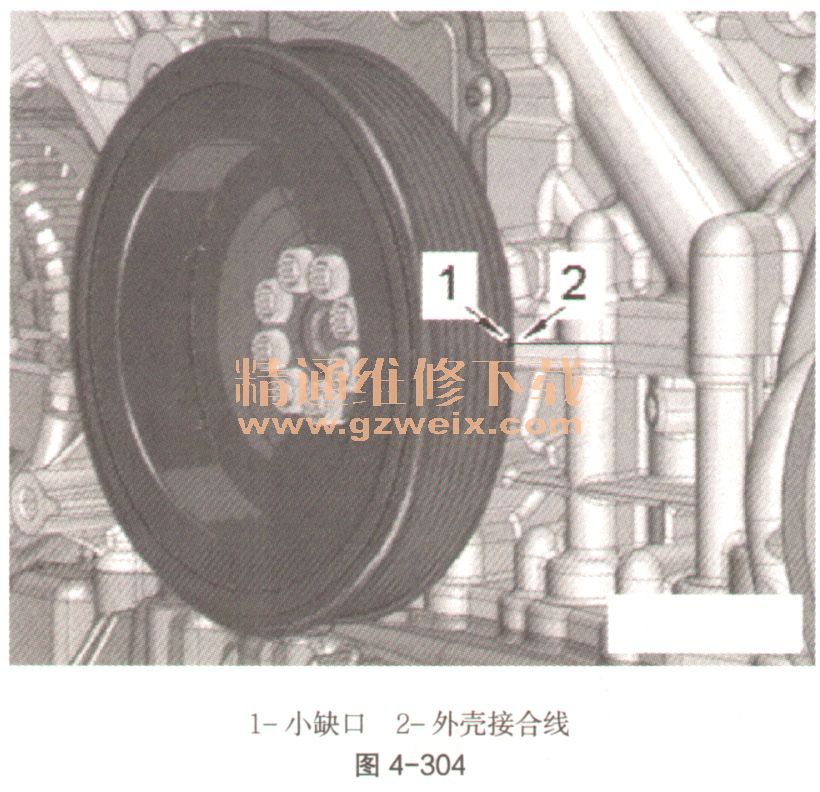

⑦转动发动机，使左侧（沿行驶方向）减震器上的小缺口（如图4-304中1）与汽缸体和梯形架之间的外壳接合线（如图4-304中2）相对。这样稍后就可以方便地拧入固定螺栓T40069。减震器上的标记仅仅是辅助工具。只有拧入固定螺栓T40069后，才能达到准确的“上止点”位置。
