2012～2016年奥迪A8L（D4）45TFSI（3.0T CREG）发动机正时校对方法

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车专题 > 汽车正时设定

来源：本站整理作者：佚名 2018-06-25 09:03:40

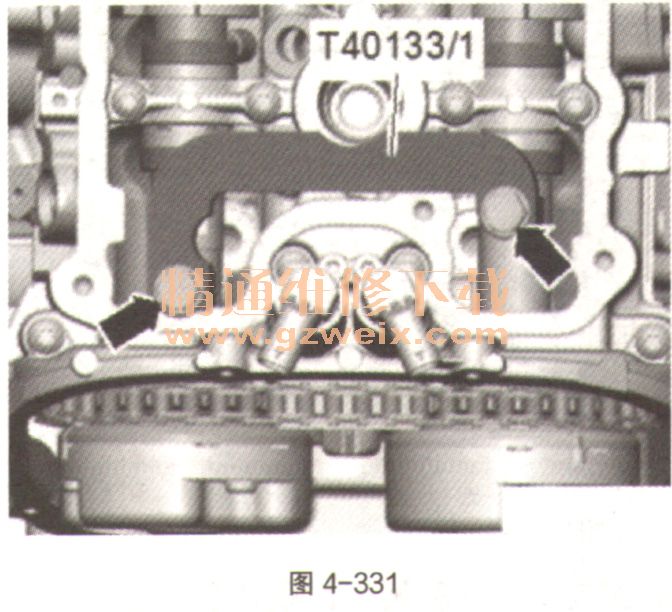

38汽缸列1（右）：将凸轮轴固定装置T40133/1安装在汽缸盖上并拧紧（如图4-331中箭头）。拧紧力矩：25N·m。

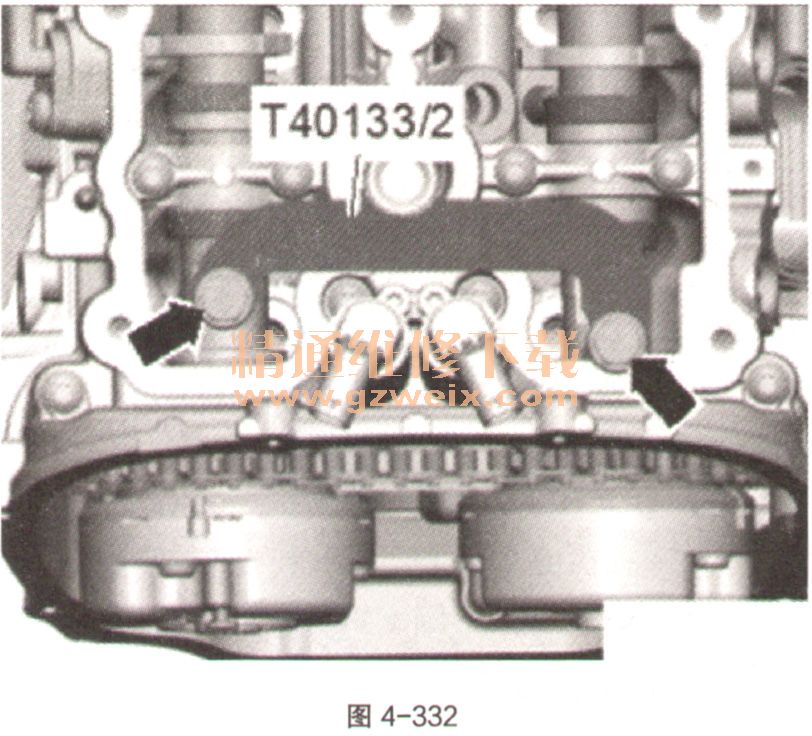

    39汽缸列2（左）：将凸轮轴固定装置T40133/2安装在汽缸盖上并拧紧（如图4-332中箭头）。拧紧力矩：25N·m。

   （02个汽缸列的后续操作。
    a．将固定螺栓T40069直接拧入孔内。
    b．固定螺栓T40069必须卡入曲轴（如图4-333中1）的固定孔里，否则再次调整。

    c．拆除2个汽缸盖上的凸轮轴固定装置。
    d．取下固定螺栓。
    ⑨其他安装以相反顺序进行，安装过程中请注意以下事项。
    a．安装汽缸盖罩。
    b．安装正时链左侧和右侧盖板。
