2012~2016年奥迪A8L(D4)45TFSI(3.0T CREG)发动机正时校对方法
来源:本站整理  作者:佚名  2018-06-25 09:03:40



    27 拆除定位销T40071。

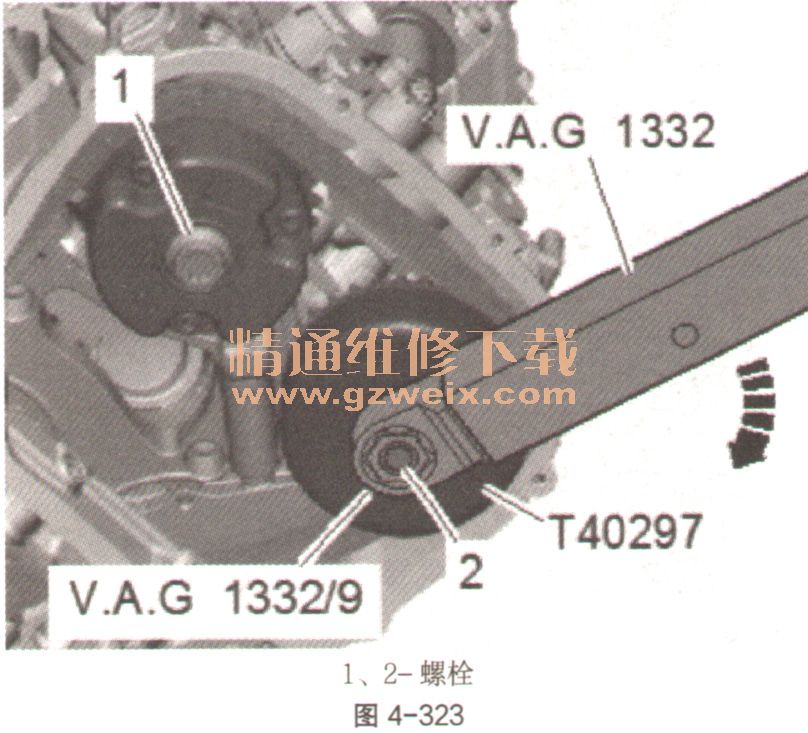

    28汽缸列1(右):将扳手T40297装到排气凸轮轴调节器上。将扭矩扳手V.A.G1332用插入工具V.A.G1332/9安装到扳手T40297上,如图4-323。让另一位机械师用40N·m的力矩沿如图4-323中箭头方向预紧凸轮轴调节器。

    在凸轮轴调节器仍旧保持预紧期间,按如下方式拧紧螺栓:图4-323中1第1挡按60N·m力矩在凸轮轴上。图4-323中2第1挡按60N·m力矩在凸轮轴上。
    29取下扳手T40297。
    30拆除凸轮轴固定装置T40133/1(如图4-324中箭头)。

    31汽缸列2(左):将扳手T40297装到进气凸轮轴调节器上。将扭矩扳手V.A.G1332用插入工具V.A.G1332/9安装到扳手T40297上,如图4-325。让另一位机械师用40N·m的力矩沿如图4-325中箭头方向预紧凸轮轴调节器。在凸轮轴调节器仍旧保持预紧期间,按如下方式拧紧螺栓:图4-325中1第3挡按60N·m力矩在凸轮轴上。图4-325中2第1挡按60N·m力矩在凸轮轴上。


    32取下扳手T40297。
    33拆除凸轮轴固定装置T40133/2(如图4-326中箭头)。

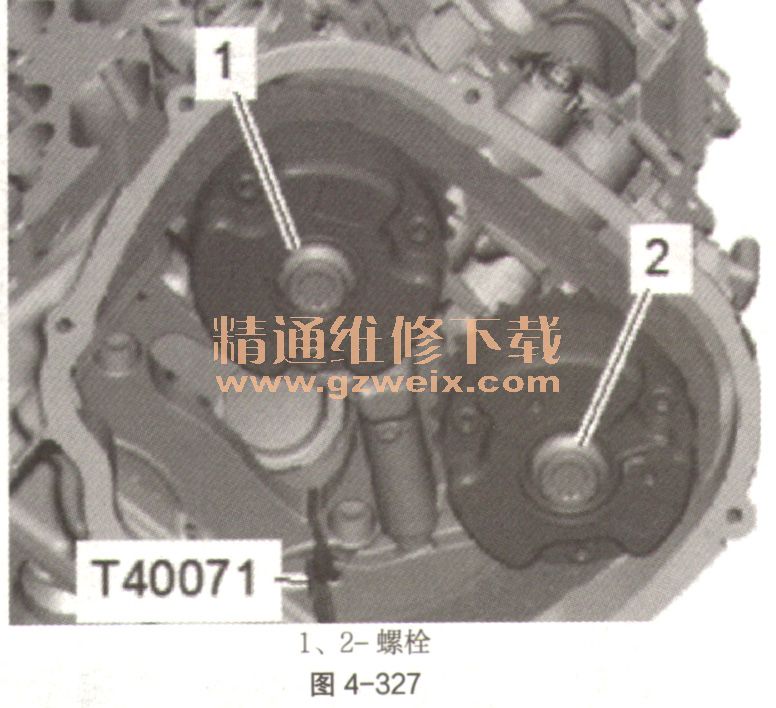

    34汽缸列1(右):拧紧右侧汽缸盖上的凸轮轴调节器螺栓(如图4-327)。

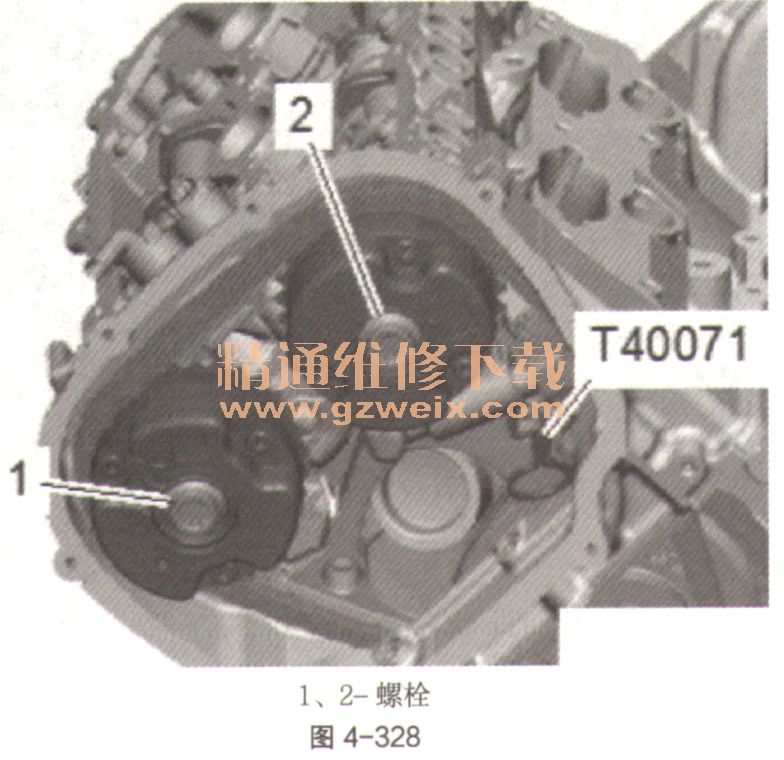

    35汽缸列2(左):拧紧左侧汽缸盖上的凸轮轴调节器螺栓(如图4-328)。

    36取下固定螺栓T40069,如图4-329。

    37将曲轴用适配接头T40058和弯曲的环形扳手沿发动机转动方向转动2圈(如图4-330中箭头),直至曲轴重新到达“上止点”。如果意 外转过了“上止点”,则必姨舜将曲轴再次转回约30°,重新转到“上止点”。

上一页  [1] [2] [3] [4] [5] [6]  下一页
