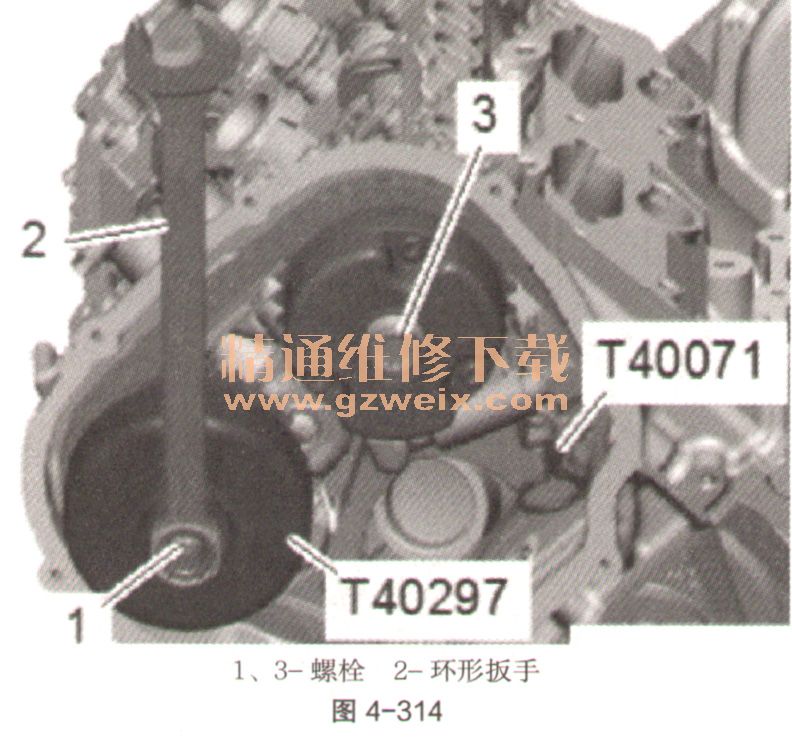

17凸轮轴有损坏的危险。松开凸轮轴调节器或凸轮轴链轮螺栓时，绝不允许将凸轮轴固定装置T40133用作固定支架。为卡住相关的凸轮轴调节器，安装扳手T40297与环形扳手（如图4-314中2）。松开排气侧凸轮轴调节器的螺栓（如图4-314中1）。松开进气侧凸轮轴调节器的螺栓（如图4-314中3）、为此同样要用扳手T40297顶住。

    18发动机有损坏的危险。为了避免小零件通过正时链箱开口意外落人发动机内，请用干净的抹布遮住开口。用颜色标记凸轮轴调节器的安装位置，以便重新安装。
    拧出螺栓（如图4-315中1、2），取下2个凸轮轴调节器。更新拧紧时需要继续旋转一个角度的螺栓。

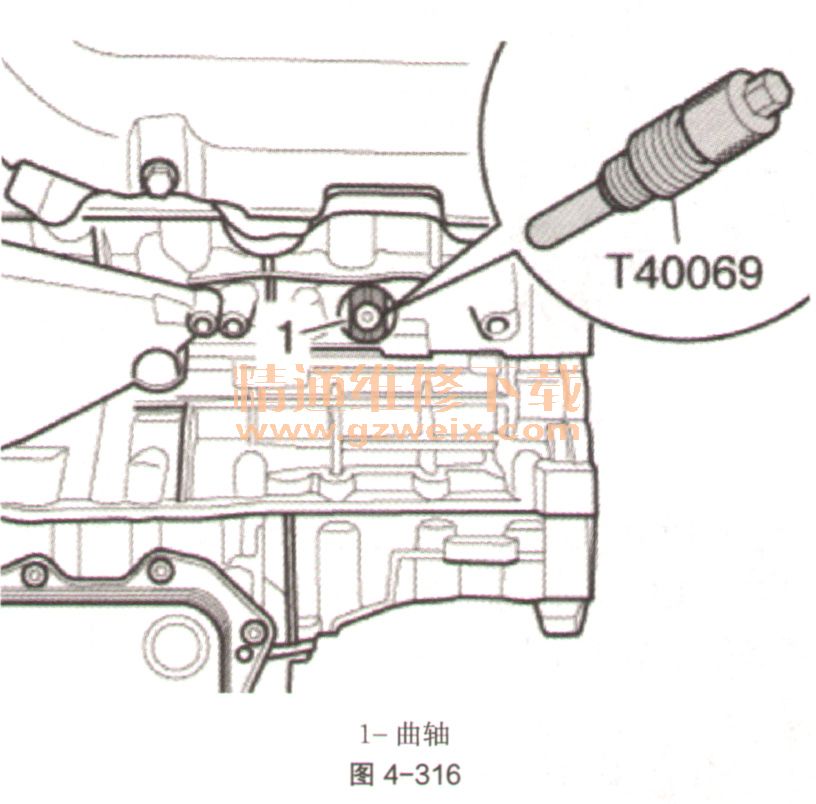

    19气门和活塞头有损坏的危险。在旋转凸轮轴时，活塞不允许停在“上止点”。将曲轴（如图4-316中1）用固定螺栓T40069固定在“上止点”位置。

    20将凸轮轴固定装置T40133/1在汽缸列1（右侧）上用25N·m力矩拧紧（如图4-317中箭头）。

    21将凸轮轴固定装置T40133/2在汽缸列2（左侧）上用25N·m力矩拧紧（如图4-318中箭头）。

    22汽缸列1（右）：有损坏发动机的危险。在执行以下工作步骤时，才允许如下所述安装凸轮轴调节器。按照拆卸时所做标记重新安装凸轮轴调节器。凸轮轴调节器内的凹槽（如图4-319中1或4）必须正对着所涉及的调节窗口（如图4-319中2或3）。

    23按照拆卸时所做标记重新安装凸轮轴调节器。将凸轮轴正时链放到驱动链轮和凸轮轴调节器上，并松松地拧入螺栓（如图4-320中1、2）。2个凸轮轴调节器必须在凸轮轴上还能旋转并且不得翻转。

    24拆除定位销T40071。
    25汽缸列2（左）：有损坏发动机的危险。按照拆卸时所做标记重新安装凸轮轴调节器。凸轮轴调节器内的凹槽（如图4-321中1或4）必须正对着所涉及的调节窗口（如图4-321中2或3）。

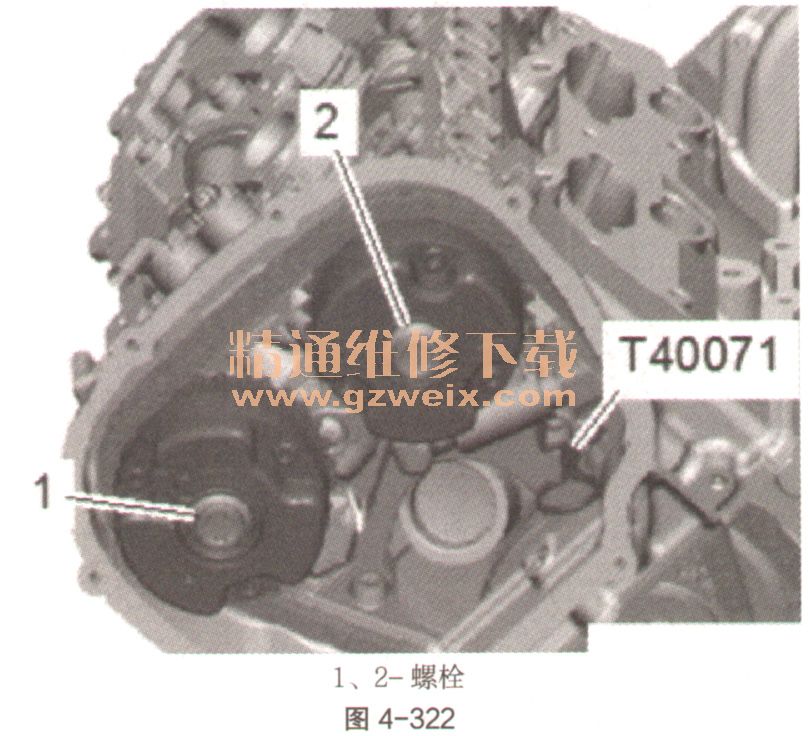

    26按照拆卸时所做标记重新安装凸轮轴调节器。将凸轮轴正时链放到驱动链轮和凸轮轴调节器上，并松松地拧入螺栓（如图4-322中1、2）。2个凸轮轴调节器必须在凸轮轴上还能旋转并且不得翻转。
