2011~2016年宝马530Li(F18)(3.0L N52B3002)发动机正时校对方法
来源:汽车维修技师  作者:佚名  2018-07-20 09:40:34

    通用以下车型:
    2011年宝马X3 Drive 28i(F25)(3.0L N52B3002),
    2008~2015年宝马730Li(F02)(3.0L N52B3002)。

   (一)拆卸和安装或更换进气和排气调整装置
   (1)需要的专用工具:114 280、114 281、114282和114 283。
   (2)需要的准备工作。
    ①拆下汽缸盖罩。
    ②检查配气相位。
   (3)拆卸方法。

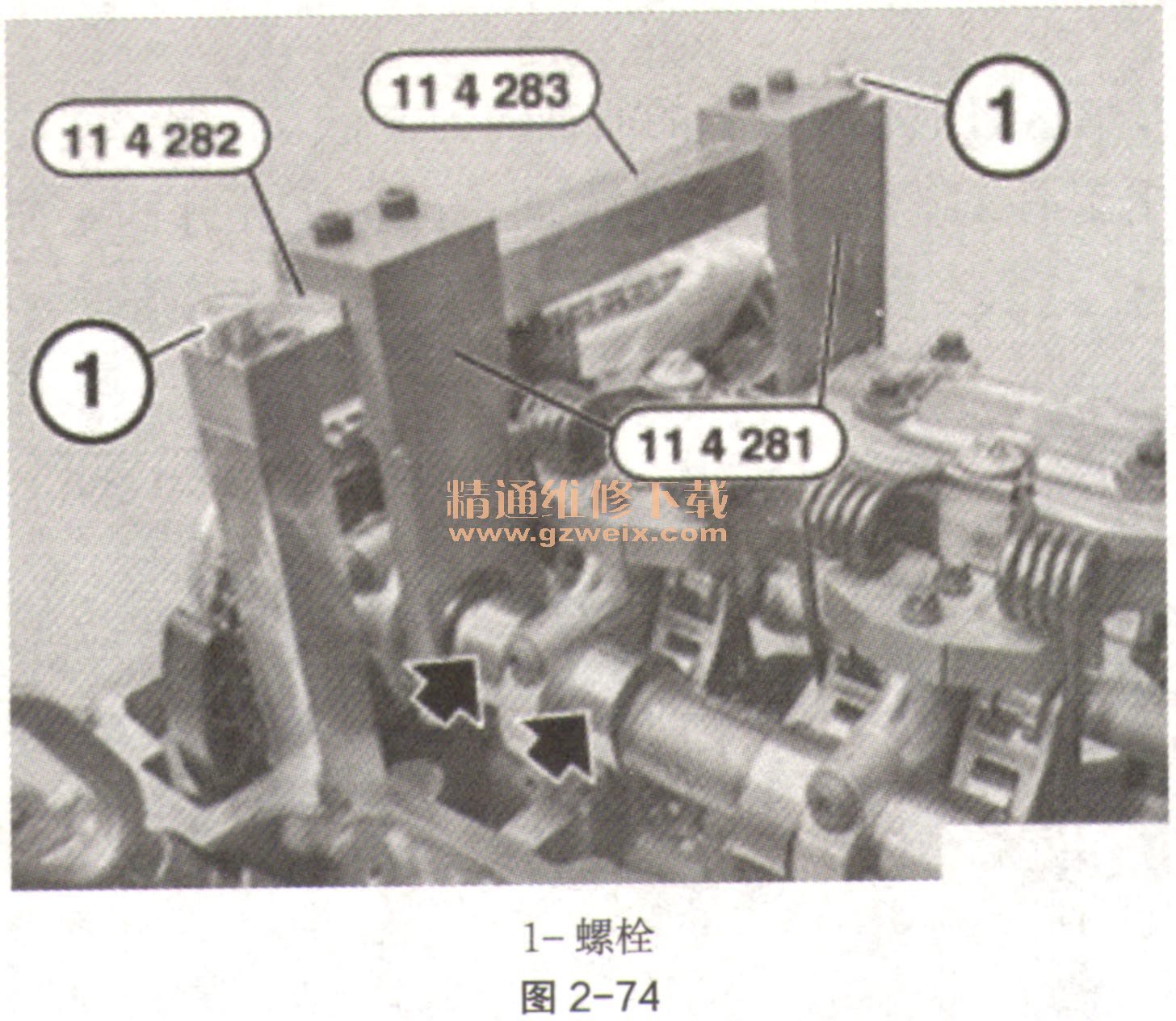

    ①为了松开进气和排气调整装置以及进气和排气凸轮轴的中心螺栓,必须安装专用工具114280。用螺栓(如图2-74中1)安装专用工具114283。将专用工具114281安装到专用工具114283上。

    注意:必须在进气凸轮轴侧将专用工具114282垫到下面。

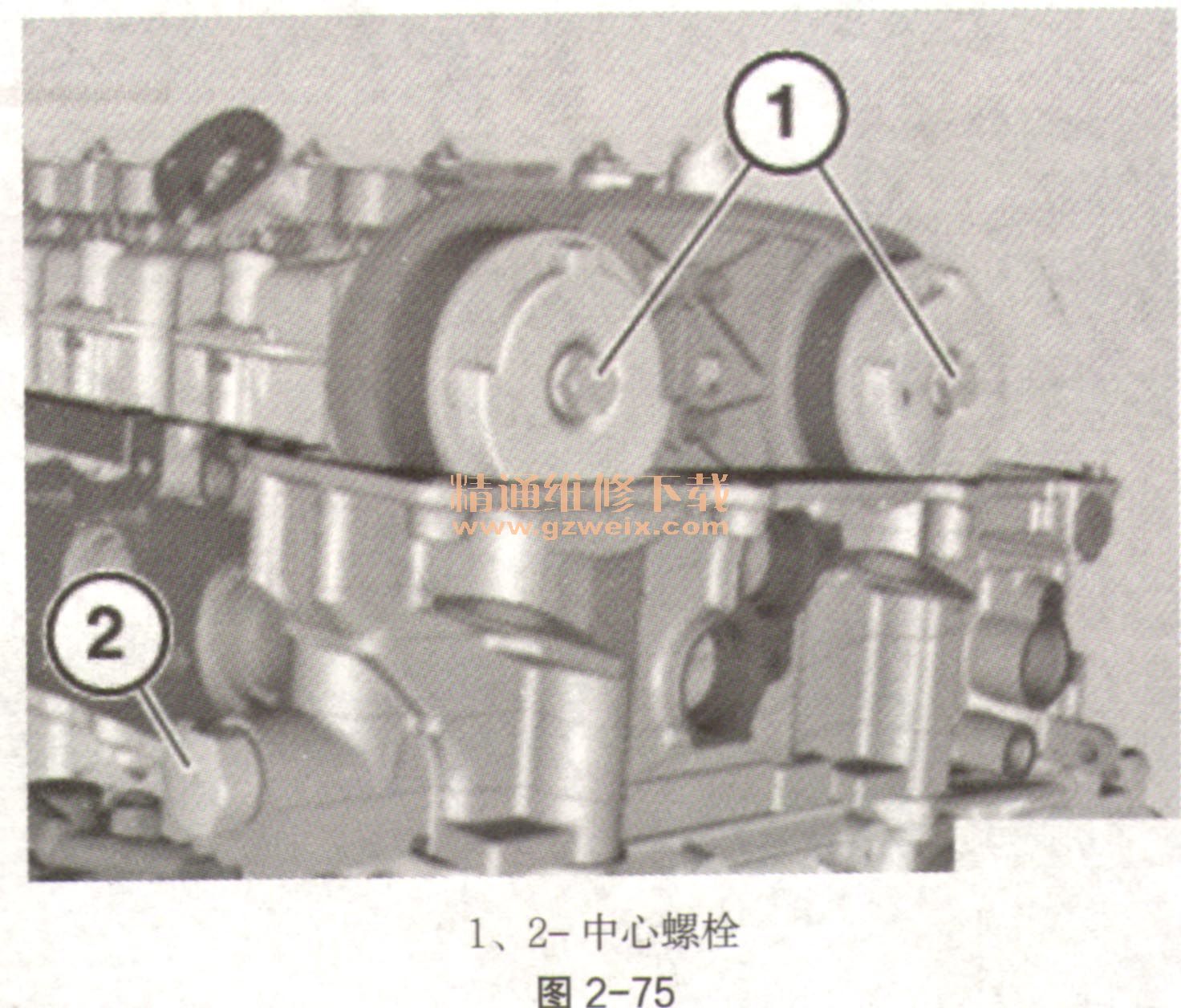

    ②松开链条张紧器(如图2-75中2)。松开进气和排气调整装置的中心螺栓(如图2-75中1)。

    安装说明:更换中心螺栓。提示:插图用CAD编制且不带专用工具。
    ③将排气调整装置(如图2-76中1)从排气凸轮轴上拆下。将进气调整装置(如图2-76中2)从进气凸轮轴上拆下。安装说明:为便于拆卸、装配进气和排气调整装置,必须在开口处向下扭转脉冲信号齿。排气和进气调整装置有混淆危险,发动机有损坏危险。

    ④排气和进气调整装置是不同的。排气凸轮轴的VANOS标有AUS/EX。进气凸轮轴的VANOS标有EIN/IN,如图2-77。脉冲信号齿可以选择安装。

    ⑤将进气和排气调整装置安放到凸轮轴上。进气和排气调整装置的安装位置可以自由选择。装入中心螺栓(如图2-78中1)。安装说明:更换中心螺栓。为了固定进气和排气调整装置以及进气和排气凸轮轴的中心螺栓,必须安装专用工具114280。提示:插图用CAD编制且不带专用工具。

    ⑥可能会产生装配问题,用手将张紧导轨(如图2-79中1)压向导轨,并确保正时链被导入张紧导轨。
    ⑦调整配气相位。安装链条张紧器。装配好发动机。
