(三)调整凸轮轴的配气相位
(1)需要的专用工具:00 9 120、00 9 250、11 0 300、11 4 280、11 4 281、11 4 282、11 4 283、114290和119340。
(2)需要的准备工作。拆下汽缸盖罩。
(3)拆卸方法。
①沿箭头方向拆除锁止件(如图2-86中1)。安装说明:向外安装带孔的锁止件。
②将中心螺栓上的曲轴转到上止点位置。将专用工具110 300(如图2-87)沿箭头方向推入标定孔并固定曲轴。在带有自动变速器的车辆上,在标定孔紧前面有一个用于上止点位置的大孔。这个孔可能与标定孔混淆。当用专用工具110300在正确的标定孔上固定好飞轮时,就不能再通过中心螺栓移动发动机。
③当第1缸处于点火上止点位置时,第1缸上进气凸轮轴(如图2-88中1)的凸轮倾斜朝上。

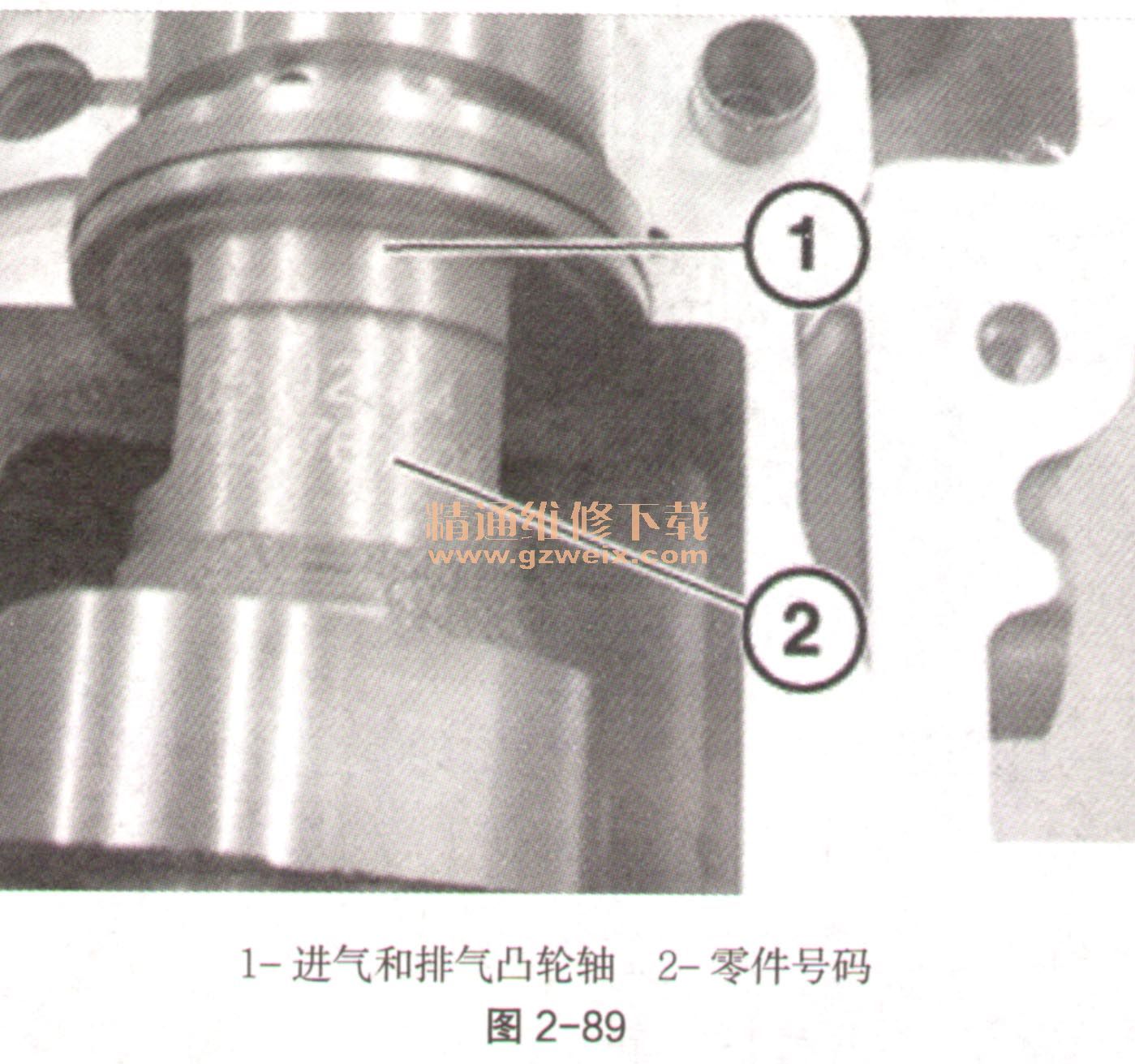

④进气和排气凸轮轴(如图2-89中1)上的零件号码(如图2-89中2)或读取代码朝上。
⑤当第1缸处于点火上止点位置时,第6缸上排气凸轮轴(如图2-90中3)的凸轮倾斜朝下。凸轮推杆(如图2-90中1)不受操纵。在安装后的发动机上,排气凸轮轴的配气相位位置只能使用镜子进行检查。
⑥将专用工具114.283用螺栓(如图2-91中1)固定在汽缸盖上。将专用工具114282垫到进气凸轮轴侧下面。将专用工具114281安装到进气和排气凸轮轴上。

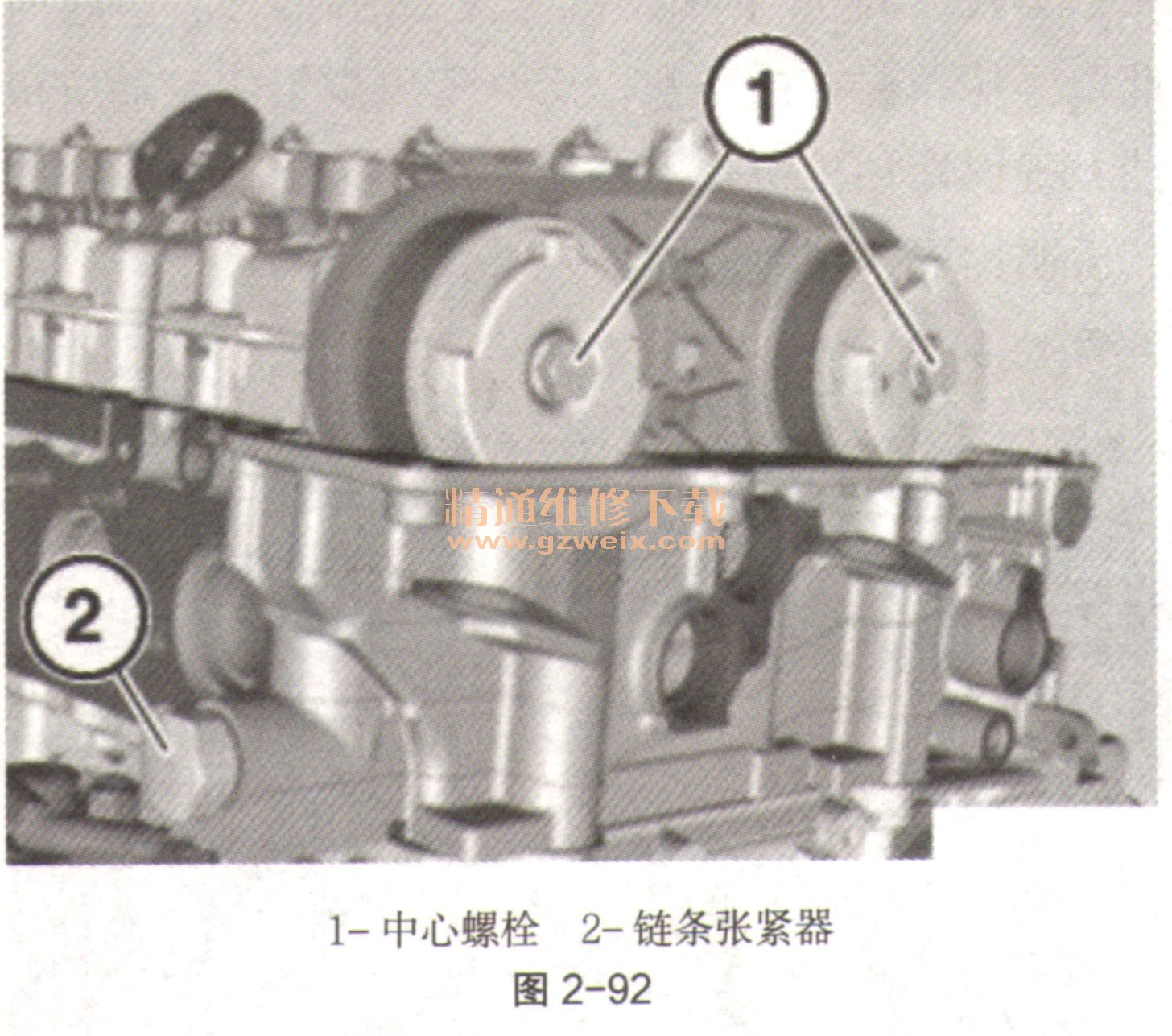

⑦松开中心螺栓(如图2-92中1)。中心螺栓只能用专用工具114280松开。松开链条张紧器(如图2-92中2)(准备好抹布)。插图用CAD编制且不带专用工具。
⑧沿箭头方向转动脉冲信号齿(如图2-93中2),直到专用工具114 290上的定位销(如图2-93中1)一致。沿箭头方向将专用工具114290推入。

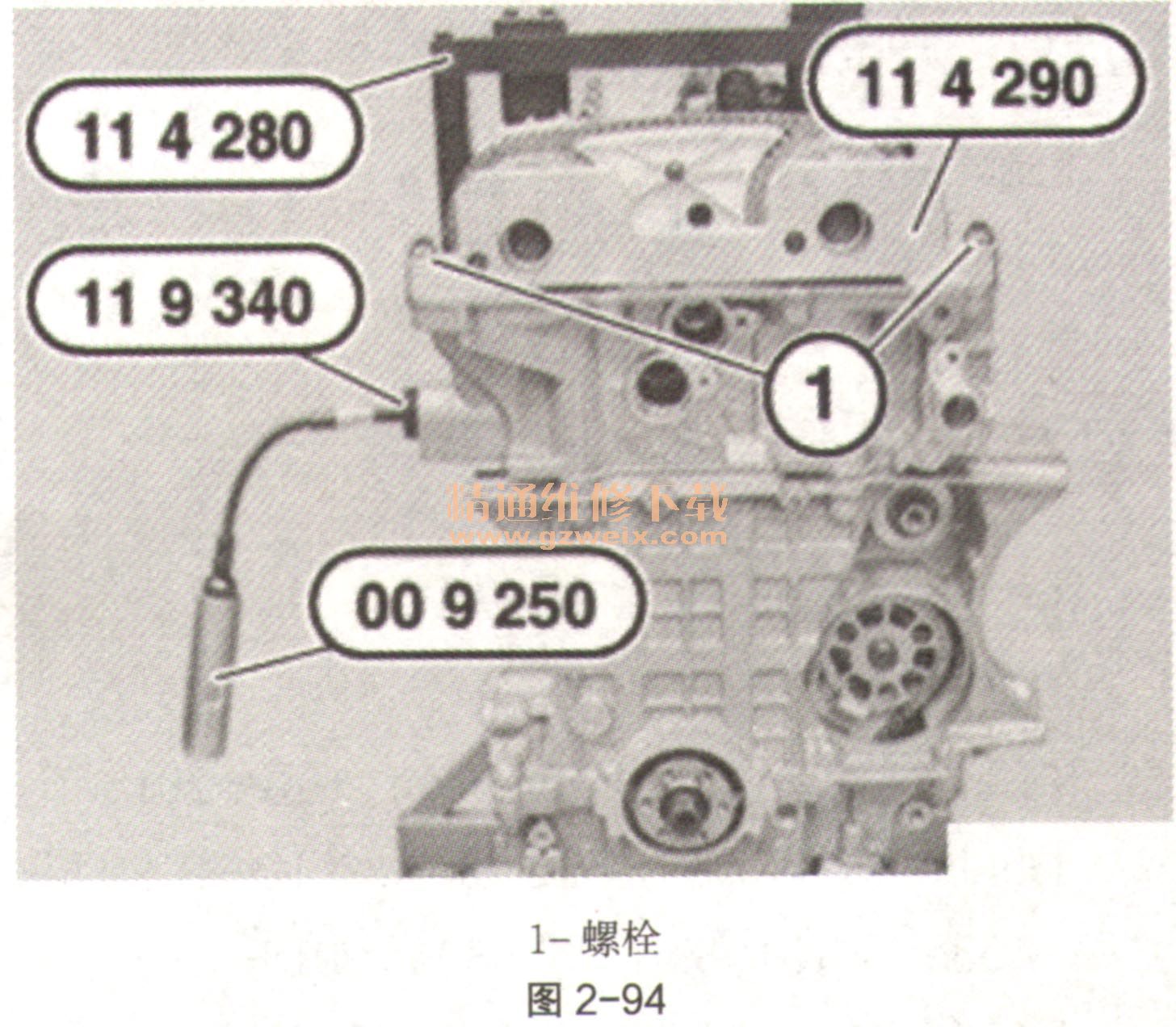

⑨用螺栓(如图2-94中1)固定专用工具11 4 290。将专用工具119340旋入汽缸盖。用专用工具009250将正时链预紧至0.6 N·m。在进气和排气凸轮轴上用专用工具009120固定进气和排气调整装置的2个中心螺栓。
⑩装配好发动机。
