宝马车系传动系统技术详解----分动器
来源:本站整理  作者:佚名  2018-07-20 09:36:14

    一、带分动器的xDrive全轮系统(VTG)
    1.概述
    xDrive是BMW的四轮驱动系统。这种新研发的xDrive将来也将用于其他车型系列。
    除了杰出的牵引力之外,研发时也更加注重动态行驶。在正常的直线行驶时前桥和后桥和平常一样可以得到40%~60%的力分配。这样前桥就不会获得过多的驱动力矩,可以以最佳方式执行转向任务。
    在向内打方向盘且弯道行驶稳定时分动器通过电控多片式离合器将80%的力传输至后桥。这可以提高车辆的机动性,有效防止转向不足。这确保了本能地、精确地与弯道走向相符地向内打方向盘,直至可控制的些许摆尾。
    2.部件简短描述
    FO1将描述诸如下列全轮系统的部件。
   (1)驱动系。新分动器(ATC350 : ATC = ActiveTorque Control,主动扭矩控制)有一个正齿轮箱用于力传递,方便安装室操作。取消了之前使用的分级电阻。生产允差补偿按照内部评级进行,见图2-5-1。

   (2)分动器。取消了分动器中的独立式油泵。由此改善了效率。保证油流经正齿轮箱获得足够的润滑和冷却。
    例如F01、ATC350见图2-5-2。

    例如F15、ATC450L见图2-5-3。

   (3)分动器机械结构。分动器控制单元(VTG)安装在多片式离合器伺服电机的下方。多片式离合器的结构也做了改动。在伺服电机中有一个电机位置传感器。电机位置传感器识别出伺服电机的位置,将位置告知VTG控制单元。
    分动器ATC350见图2-5-4。

    VGT控制单元中的一个温度传感器监控伺服电机的功率输出级。这样可以避免伺服电机热过载。可通过检查控制信息报告伺服电机热过载。分动器临时进入敞开位置。在此多片式离合器分离。在伺服电机冷却后,可以重新操作多片式离合器(条件:DSC必须要求只能为0N·m锁定力矩)。

    3.中央控制台操作设备
    通过中央控制台操作设备(HDC按钮)控制下坡控制功能。中央控制台操作设备的下方开关组以电动方式连接在控制器(CON)上。

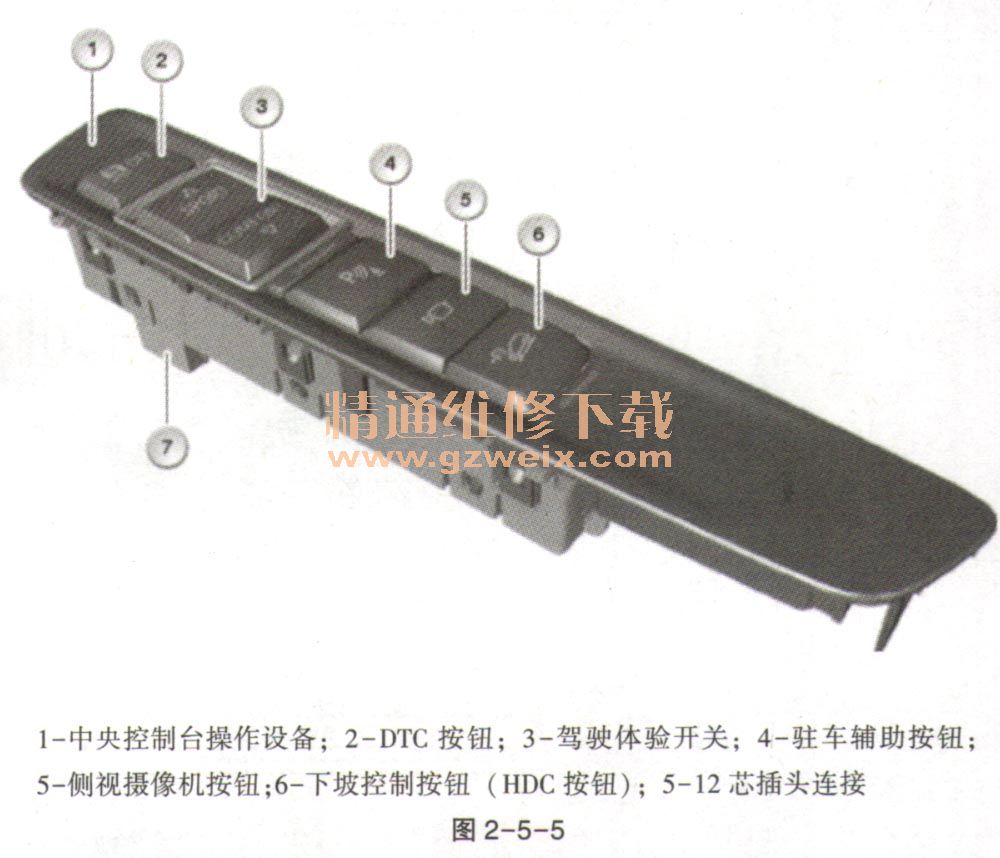

    F15中央控制台操作设备见图2-5-5。

    控制分动器时需要将控制单元联网。尤其是FlexRay分动器、动态稳定控制系统和一体式底盘管理系统。VTG控制单元是FlexRay上与总线相连的控制单元。
    例如F0x、F1x见图2-5-6。

    例如F2x、F3x、F15见图2-5-7。

    VTG控制单元对伺服电机进行控制。驱动力矩的分配视各个车桥上可支撑的扭矩而定。此电子控制的多片式离合器把驱动力矩无级按需分配到前桥上,始终驱动后桥。因此在脱开的多片式离合器上所有驱动力矩都在后桥上。
    在使用四轮驱动的标准驱动模式下,按如下方式分配驱动力矩:40%分配到前桥上,60%分配到后桥上。
    VTG控制单元和伺服电机不能单独更换,只能一起更换。在使用一体式底盘管理系统(lCM)主控制单元中的中央动态行驶调节进行校准时,xDrive之前,动态稳定控制系统为(DSC)上的四轮调节给出了标准值。标准值取决于车辆的过度转向或不足转向和车轮滑移的趋势。标准值被发送至VTG控制单元。
    VTG控制单元根据下列因素调节分动器内多片式离合器的锁定力矩:有关需要的锁定力矩的请求(来自DSC控制单元);齿轮油的状态(在VTG控制单元中计算出);多片式离合器的磨损(在VTG控制单元中计算出);伺服电机的负荷(在VTG控制单元中计算出);变速箱油温(在VTG控制单元中计算出)。
    VTG控制单元向DSC控制单元发送下列信息:实际设定的锁定力矩,所有计算出的数据。
    维修说明:提不:注意服务功能!通过诊断系统可使用服务功能更换分动器或带有VTG控制单7G的伺服电机。路径:服务功能→电机→VTG变速箱控制系统。
