2010~2015年奔驰SMART FORTWO(W451)(1.0L M132) 发动机正时校对方法
来源:本站整理  作者:佚名  2018-09-08 08:38:08

     (一)专用工具
      (1)插入式适配器001 589 01 16 01,如图1-170。

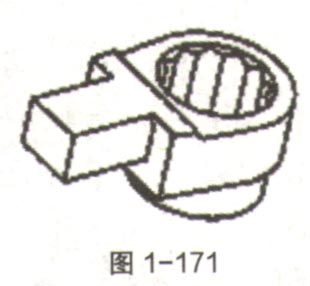

     (2)套筒扳手套头001 589 01 16 09,如图1-171。

    (二)拆卸/安装凸轮轴
    (1)凸轮轴调节器如图1-172。

    (2)拆卸/安装。
    ①拆下进气凸轮轴(如图1-172中2)。
    ②将进气凸轮轴(如图1-172中2)的六角部分夹在虎钳中。使用保护卡爪,否则进气凸轮轴(如图1-172中2)会被损坏。
    ③将螺栓(如图1-172中3)和凸轮轴调节器(如图1-172中1)从进气凸轮轴(如图1-172中2)上拆下。安装凸轮轴调节器(如图1-172中1),以便进气凸轮轴(如图1-172中2)上销子与凸轮轴调节器(如图1-172中1)上的各孔对准。
    ④反序安装。
