（四）检查凸轮轴的基本位置
    （1）凸轮轴的基本位置如图1-174～图1-176。





    （2）拆卸／安装。
    ①拆下汽缸盖罩。
    ②分开右后轮。
    ③拆下膨胀夹（如图1-174中1），然后拆下护盖（如图1-174中2）。
    （3）检查。

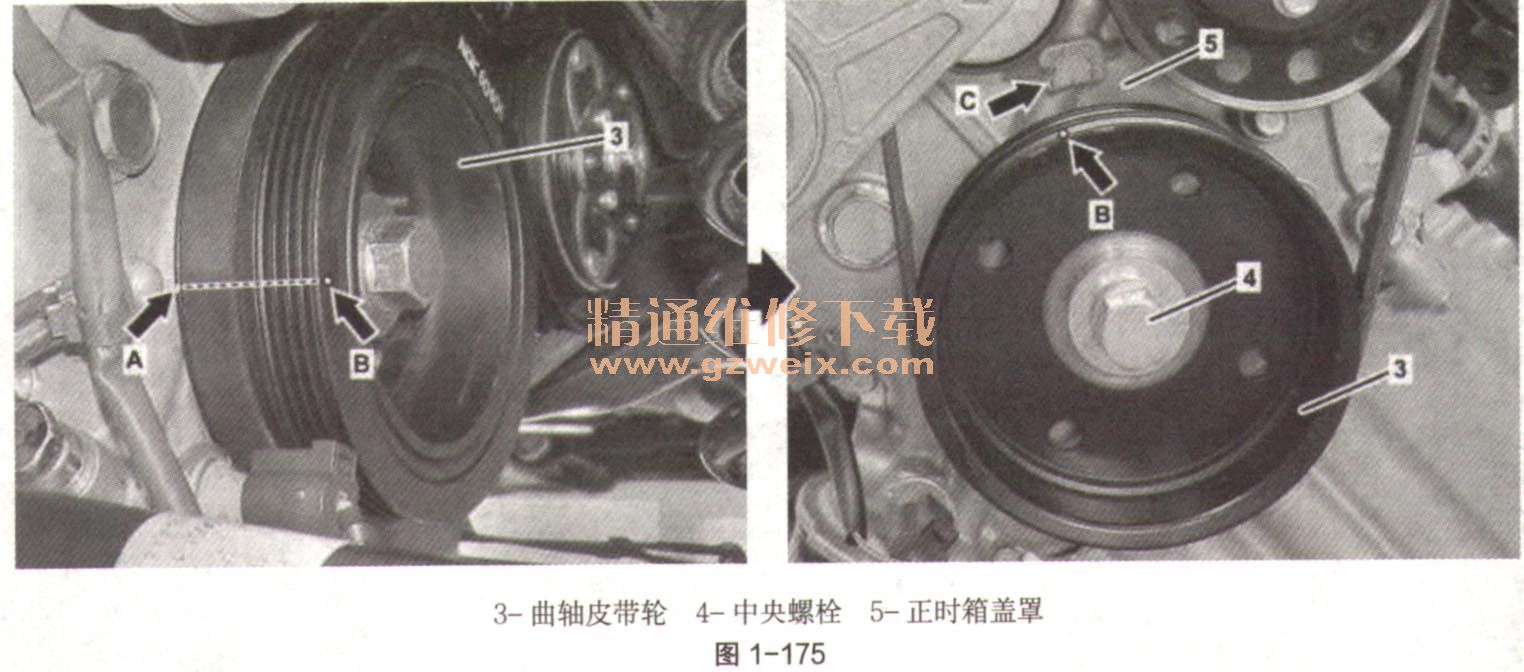

    ①通过曲轴皮带轮（如图1-175中3）的中央螺栓（如图1-175中4）沿发动机运转方向转动曲轴直到标记（如图1-175中箭头A）可见。不得反向转动曲轴，否则正时链会跳齿，从而导致发动机损坏。
    ②使用合适的彩色铅笔，将曲轴皮带轮（如图1-175中3）上的标记（如图1-175中箭头A）转移至曲轴皮带轮（如图1-175中3）的前侧（如图1-175中箭头B）。
    ③沿发动机运转方向转动曲轴直到标记（如图1-175中箭头B）与正时箱盖罩（如图1-176中5）上的标记“10”（如图1-175中箭头C）相一致。标记“10”（如图1-175中箭头C）位于L止点前（BTDC）10°处。
    ④用车辆举升机降下车辆。

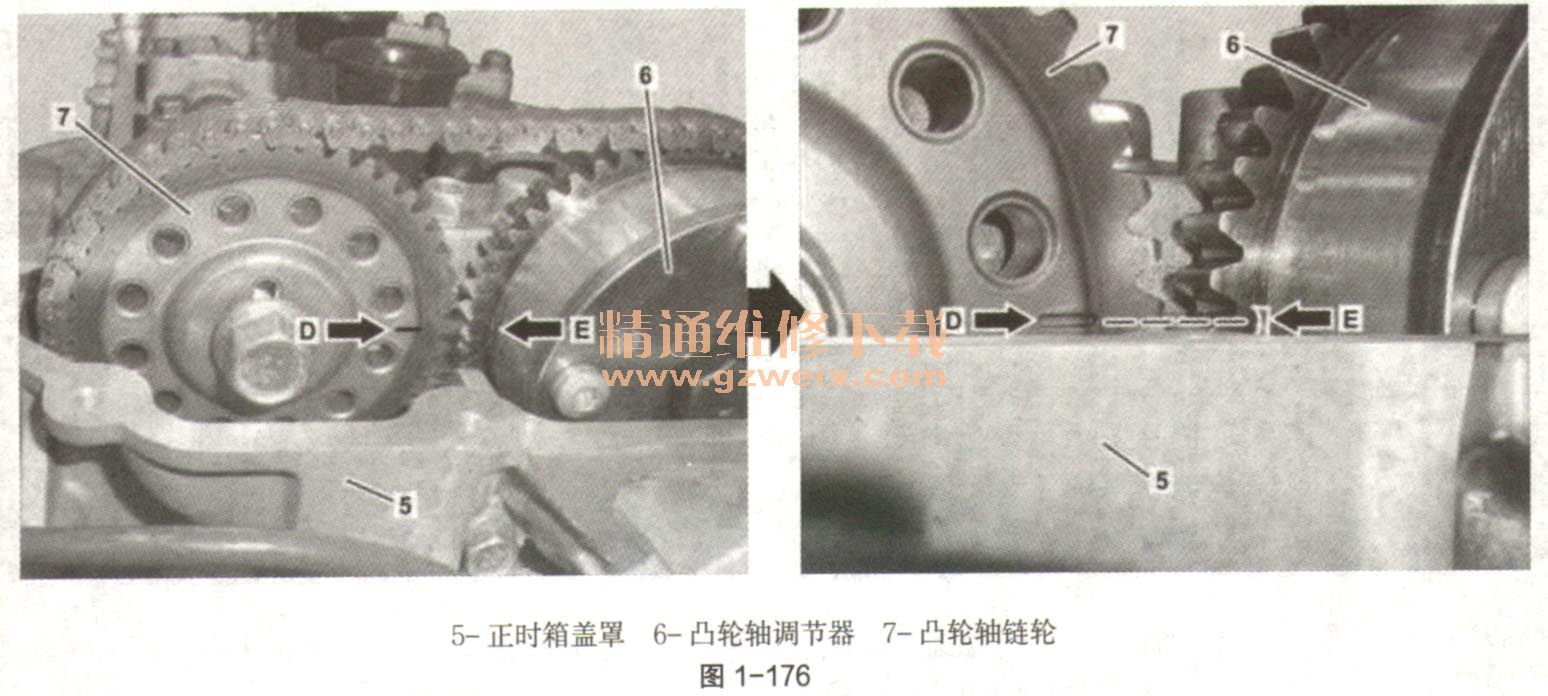

    ⑤检查凸轮轴的调节情况。检查凸轮轴调节器（如图1-176中6）上的标记（如图1-176中箭头E）与凸轮轴链轮（如图1-176中7）上的标记（如图1-176中箭头D）是否在正时箱盖罩（如图1-176中5）的上边缘高度处彼此相对。如果凸轮轴调节器（如图1-176中6）上的标记（如图1-176中箭头E）和凸轮轴链轮（如图1-176中7）上的标记（如图1-176中箭头D）不可见，则再一次转动曲轴。如果标记（如图1-176中箭头D）和标记（如图1-176中箭头E）不齐平，调节凸轮轴的基本位置。
    ⑨按照拆卸的相反顺序进行安装。
