2014~2015年路虎发现4(L319)(Discovery 4)(3.0TS/C)发动机正时校对方法
来源:本站整理  作者:佚名  2018-10-12 08:40:16



   (二)燃油泵凸轮轴拆卸和安装
   (1)拆卸。为清晰起见,某些图示中可能没有显示发动机。
    ①断开蓄电池接地电缆的连接。
    ②确保采用车轴支架支撑车辆。抬起并支撑车辆。
    ③拆下油底壳延展(后轮驱动),拆下油底壳(全轮驱动)。
    ④拆下如图3-355箭头部件。

⑤拆下如图3-356箭头部件。

    ⑥拆卸该部件时要加倍小心,以免损坏接合面,如图3-357。

   (2)安装。
    ①确保接合面干净且没有杂质。
    ②请格外小心,切勿损坏啮合面。拧紧如图3-358箭头螺栓。扭矩:12N·m。

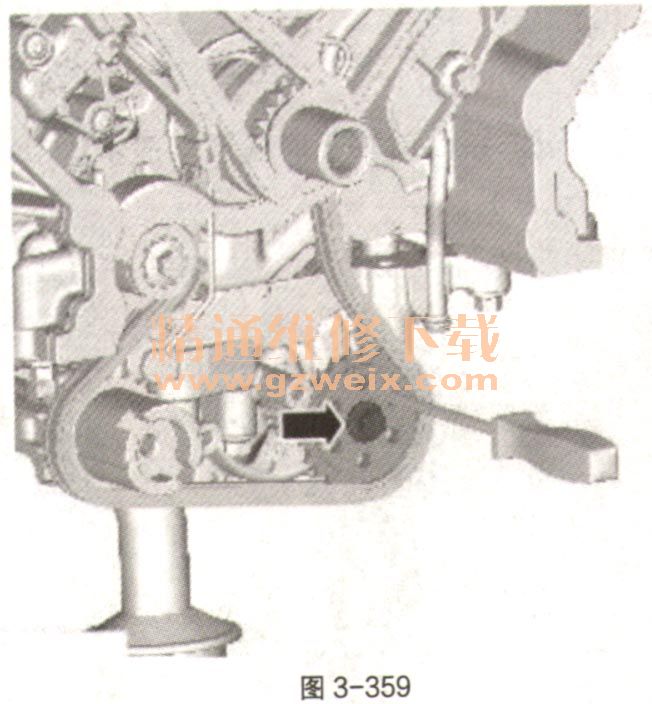

③安装如图3-359螺栓。扭矩:21N·m。

    ④安装下部正时链,确保有色正时链链节与燃油轨高压燃油泵凸轮轴、平衡轴和曲轴链轮标记正确对齐,如图3-360。

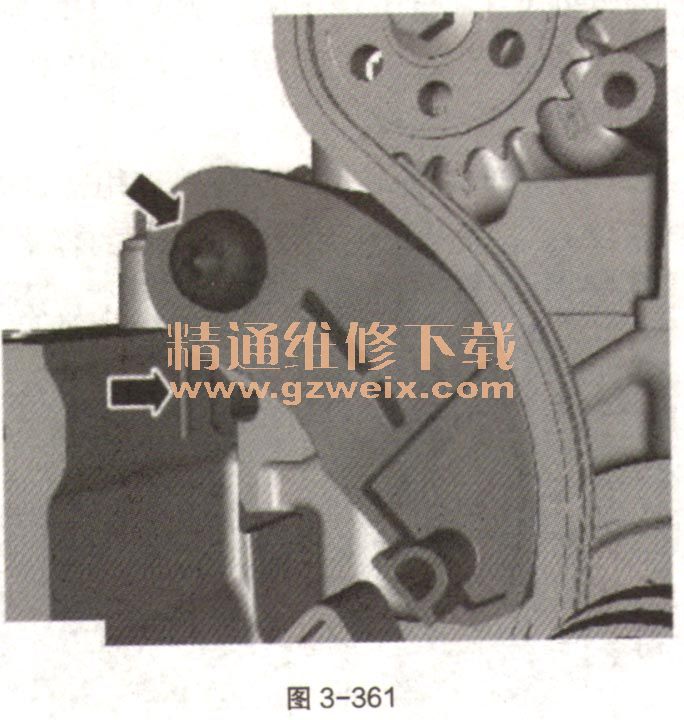

    ⑤确保张紧器弹簧正确定位,如图3-361。扭矩:21N·m。

    ⑥安装油底壳延展(后轮驱动),安装油底壳(全轮驱动)。
    ⑦连接蓄电池
