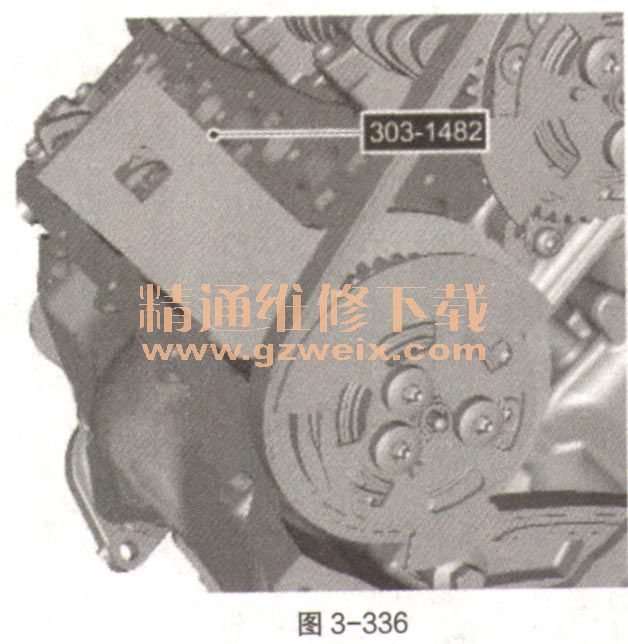

24安装专用工具，如图3-336。专用工具：303-1482。

    25向专用工具端部施加扭矩。确保按图3-337将扭矩扳手与专用工具对齐。把扭矩扳手安装到专用工具上。扭矩：35N·m。

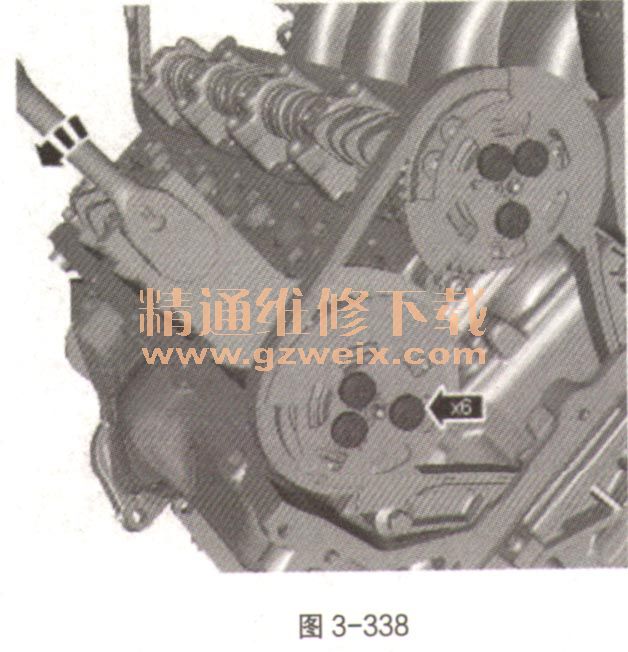

    26在拧紧可变气门正时螺栓时确保拧紧扳手不移动，如图3-338。确保首先拧紧进气可变气门正时装置螺栓。扭矩：32N·m。

    27拆除专用工具，如图3-339。专用工具：303-1445。

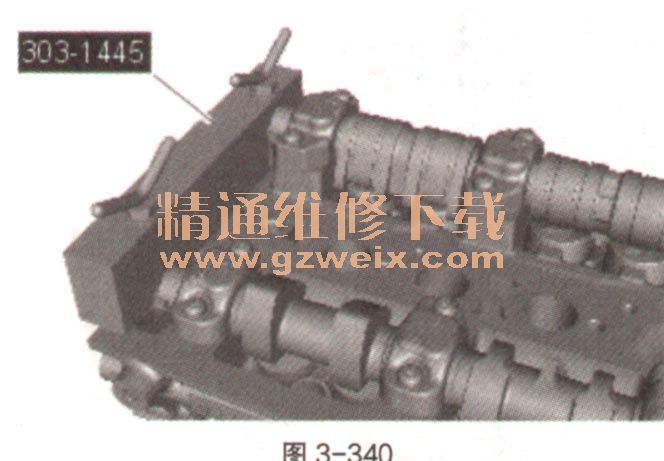

    28拆除专用工具，如图3-340。专用工具：303-1445。

    29拆除专用工具，如图3-341。专用工具：JLR-303-1303。

    30安装专用工具，如图3-342。专用工具：JLR-303-1304。

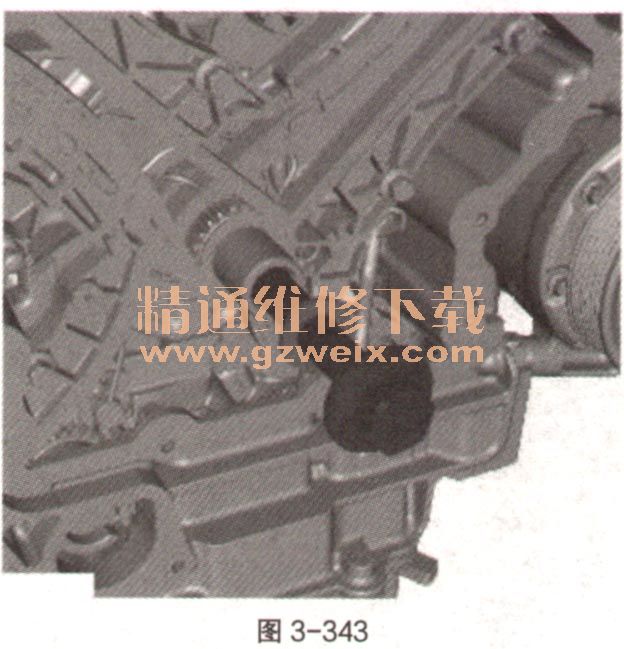

    31使用M16垫圈安装曲轴带轮螺栓，以防止安装过程中对曲轴造成损坏，如图3-343。扭矩：50N·m。

    32拆除专用工具，如图3-344。专用工具：JLR-303-1304。

    33顺时针旋转发动机2周。

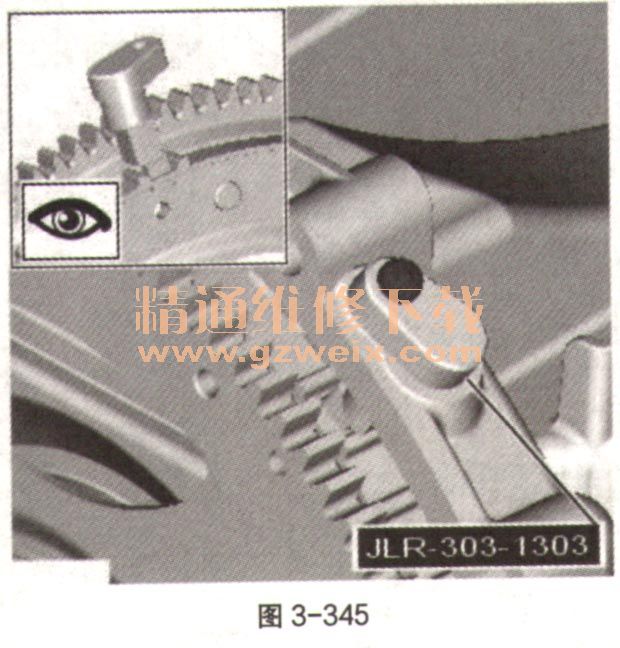

    34仅顺时针旋转曲轴。安装专用工具，如图3-345。专用工具：JLR-303-1303。
