5.凸轮轴链条安装。

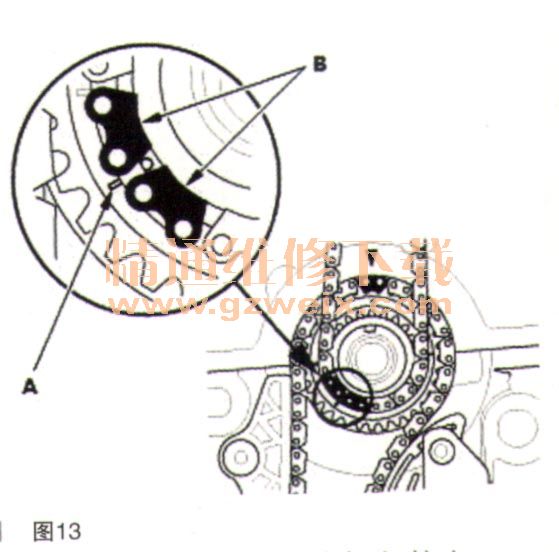

      （1）将曲轴链条安装到曲轴链轮上，使标记（A）对准两个彩色板 （B）的中间，如图13所示。

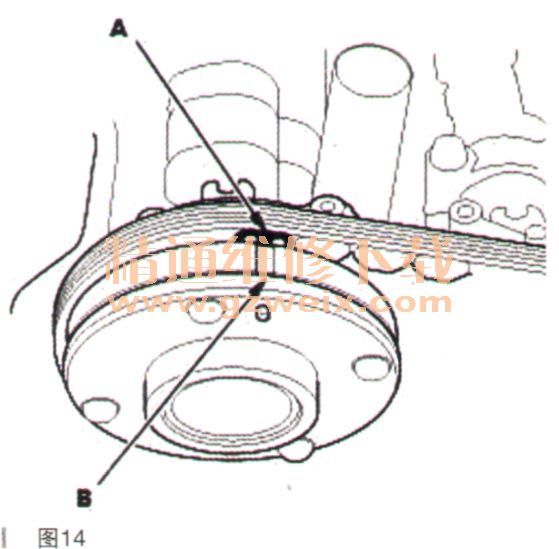

      （2）将凸轮轴链条安装在VTC作动器上，使彩色链节板（A）与VTC作动器上的标记（B）对准，如图14所示。

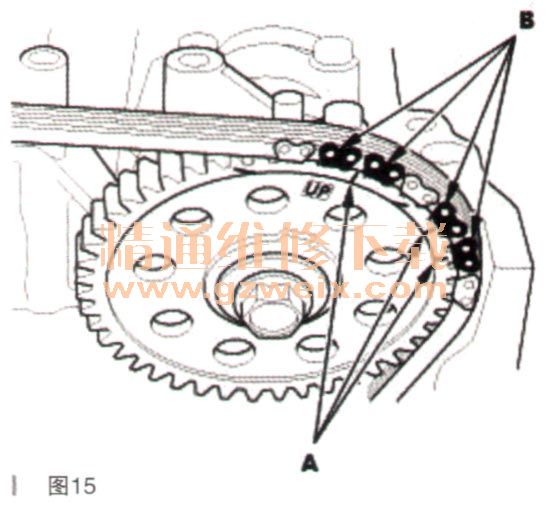

      （3）将凸轮轴链条安装在排气凸轮轴链轮上，使标记（A）与各个彩色板（B）对准，如图15所示。

      6．凸轮轴链条导板／张紧器臂安装。
      安装凸轮轴链条导板（A）和凸轮轴链条张紧器臂（B），如图16所示。

    7．凸轮轴链条导向B安装，如图17所示。

    8．凸轮链条自动张紧器安装。
      （1）更换凸轮链条时，压缩凸轮链条自动张紧器。拆下拆卸过程巾安装在凸轮链条自动张紧器上的销（A）。逆时针转动盘（B），以松开锁止，然后按压连杆（C），将第一个凸轮（D）放到第一个齿条（E）边缘。将直径1.2min（0.047in）的销插入到孔（F）中，如图18所示。
