注意：如果凸轮链条自动张紧器设置的和描述的不一样，凸轮链条自动张紧器会受到损坏。
      （2）安装凸轮链条自动张紧器，如图19所示。

    （3）从凸轮链条自动张紧器拆下销，如图20所示。

    9．凸轮轴位置检查。

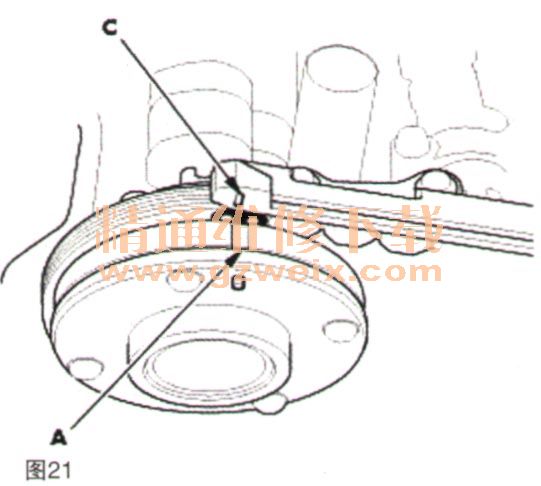

      （1）确保对齐VTC执行器的标记（A）和凸轮链条导板B的标记（C），如图21所示。

      （2）确保对齐排气凸轮轴链轮的标记（A）和凸轮链条导板B的标记（C），如图22所示。

10．油泵安装。
11.曲轴皮带轮安装。
12．汽缸盖罩安装。
13．发动机底盖安装。
14．右前轮安装。
