9．凸轮轴链条自动张紧器拆卸。

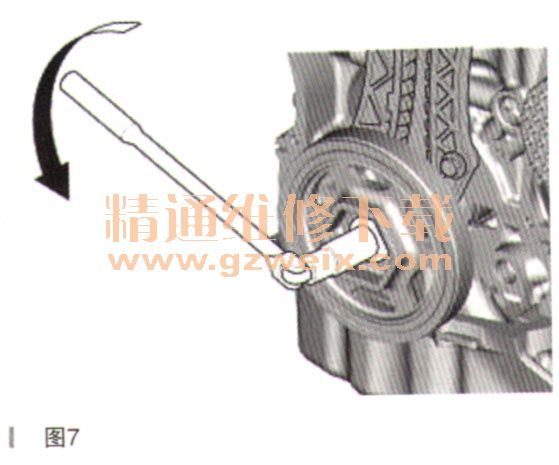

      （1）逆时针旋转曲轴，以压缩凸轮轴链条自动张紧器，如图7所示。

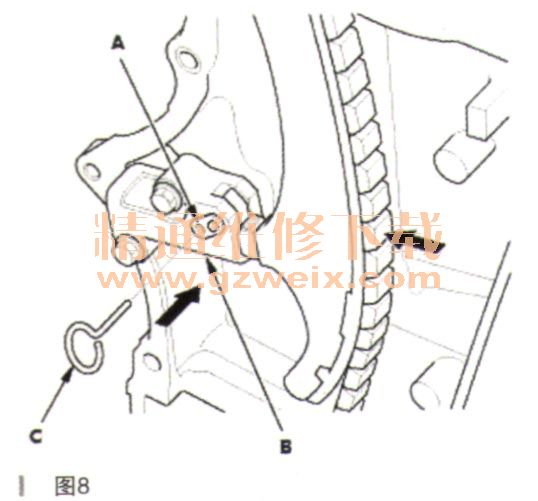

      （2）逆时针旋转曲轴以便对齐锁（A）和凸轮轴链条自动张紧器（B）上的孔。
      （3）将1 . 2mm（0.047in）直径销（C）插入孔中，如图8所示。

      （4）顺时针转动曲轴以固定车销。
    注意：如果未对齐锁和凸轮轴链条自动张紧器的孔，继续逆时针旋转曲轴直至孔对齐，然后安装销。
      （5）拆下凸轮轴链条自动张紧器，如图9所示。

      10．曲轴皮带轮拆卸。
      11．凸轮轴链条导向B拆卸，如图10所示。

        12．凸轮轴链条导板／张紧器臂拆卸。
    拆下凸轮轴链条导板（A）和凸轮轴链条张紧器臂（B），如图11。

    13.凸轮轴链条拆卸。

    （二）安装
    注意：使凸轮轴链条远离磁场。
    1．凸轮轴链条导向B安装。
    2．凸轮轴对齐。
      （1）对齐VTC执行器的标记（A）和凸轮链条导板B的标记（C），见图5。
      （2）对齐排气凸轮轴链轮的标记（A）和凸轮链条导板B的标记（C），见图6。
    3．凸轮轴链条导向B拆卸。
      4.1号活塞在上止点位置设置（曲柄侧）。
    使曲轴在上止点（TDC）位置。对齐曲轴链轮的TDC标记（A）和发动机体的标记（B），如图12所示。
