4．正时链单元安装步骤
    1）将曲轴至于1缸上止点位置，此时传动链上的磨平轮齿（图14中箭头）必须与轴瓦接缝对齐，见图14。


    2）安装导轨的两个无凸肩螺栓2。拧紧力矩10N·m，如图15所示，将导轨1插到螺栓2上。

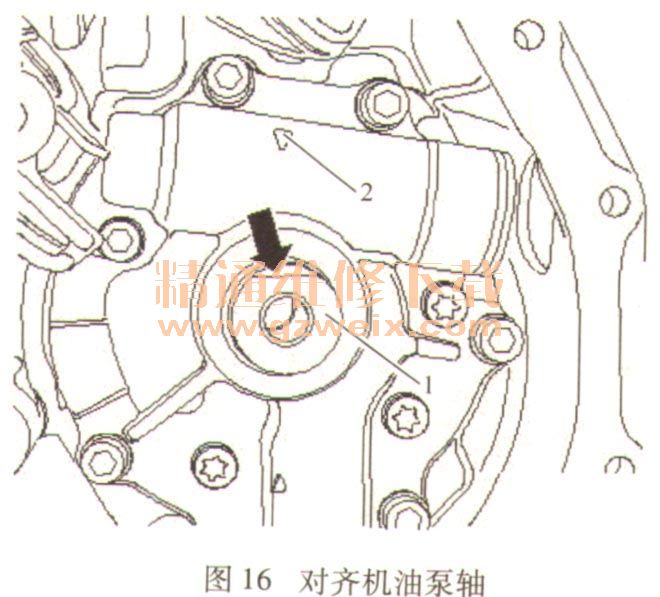

    3）将机油泵轴1的平面侧（图1-126中箭头）与标记2对齐放置，见图16。

    4）将正时链插入导轨中，并装在曲轴上。提示按标记的转动方向安装链条。
    5）将链条装到链轮上。

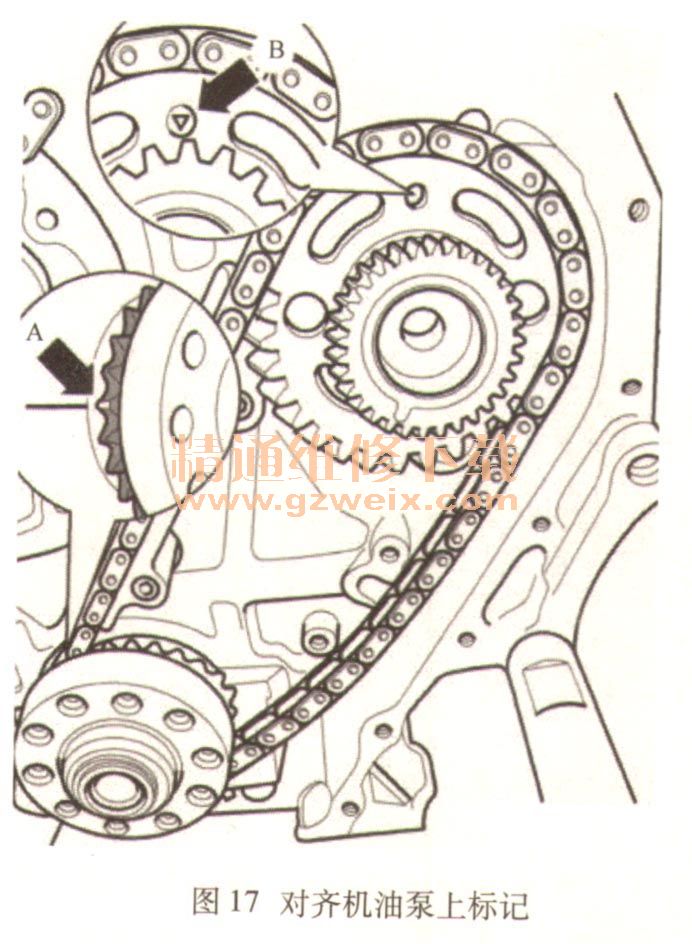

    6）将链轮装到正时处，使链轮的小圆孔对准机油泵上的标记如图17中箭头B所示。

    7）将链轮装到机油泵轴上。导轨中的正时链条应笔直的伸展至机油泵轴上。传动链轮的磨平轮齿必须与轴瓦接缝（图17中箭头A）对齐。机油泵链轮小圆孔必须与后部标记（图17中箭头B）对齐。
    8）如果无法装入链轮，则略微转动机油泵。
    9）安装链条张紧器。
    10）将张紧轨压向链条张紧器，并用通用轴销1锁定，见图18。

    11）安装链条张紧器，并以8N·m的力矩拧紧固定螺栓。
    12）拉出轴销1，曲轴不允许转动，见图18。
    13）将气缸盖内的凸轮轴置于气缸1的上止点。
    14）气缸1的凸轮A必须相对，见图19。

    巧）在两个凸轮轴端部槽中插入凸轮轴尺T10068 A。
    16）必要时用呆扳手小幅度地转动凸轮轴。
    17）用调节工具T10363固定高压泵传动链轮的位置，如图20所示，高压泵传动凸轮上的标记A必须位于上部。
