35）带有铜色链节的正时链安装。
有些正时链链节是铜色的。这些链节是用来协助安装的。必须将这3个相邻的铜色链节放在机油泵链轮上。

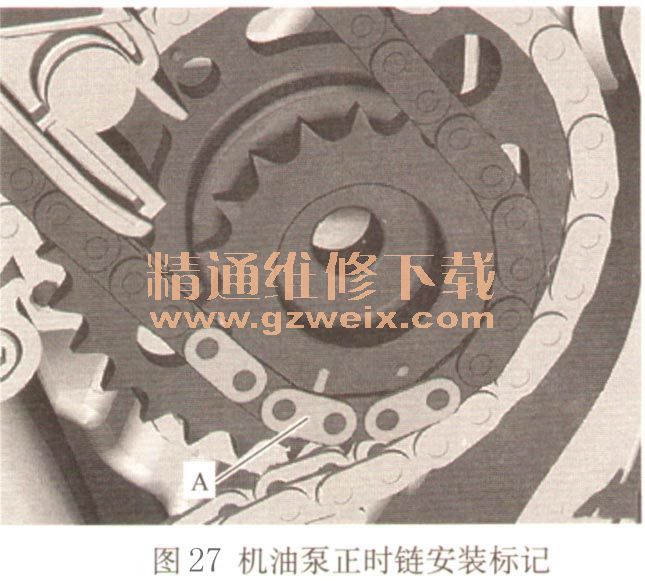

    ①将正时链安装到机油泵链轮上。机油泵链轮上的标记必须与中间的铜色链节A对齐，见图27。

    ②将正时链安装到高压泵传动链轮上。高压泵传动链轮上的标记必须与铜色链节对齐。
    ③拧紧导轨螺栓。
    以下步骤见图28。

    ④将进气凸轮轴调节器“24E”插入正时链中，使铜色链节与凸轮轴调节器上的标记对齐。用螺栓将凸轮轴调节器固定到凸轮轴上，并用手拧紧螺栓。
    ⑤将排气凸轮轴调节器“32A”插入正时链中，使铜色链节与凸轮轴调节器上的标记对齐。用螺栓将凸轮轴调节器固定到凸轮轴上，并用手拧紧螺栓。
    ⑥检查所有铜色链节相对调节标记的位置是否正确。
