2．正时带单元安装
    1）安装曲轴正时齿轮。曲轴正时齿轮安装键导槽与传动带轮安装键对齐的安装曲轴正时齿轮。
    2）安装凸轮轴正时齿轮并将螺栓拧紧至规定力矩。
    ① 暂时安装凸轮轴正时齿轮螺栓。
    ②用扳手固定凸轮轴六角头部位，并拧紧凸轮轴正时齿轮螺栓。凸轮轴链轮螺栓规定力矩：90～110N·m。
    3）安装惰轮和张紧器带轮。惰轮螺栓规定力矩：50～60N·m；张紧器臂固定螺栓35～55N·m。
    4）将惰轮插入，并安装到水泵凸台上的滚子销上。
    5）在将1缸活塞设置在压缩行程上止点时，对齐凸轮轴正时齿轮和曲轴正时齿轮的正时标记，见图2。

    6）定位正时带张紧器。
    ①使用压床，缓慢地压进推杆。
    ②对齐推杆和外壳孔，通过孔用定位销来固定推杆。
    ③释放压床。
    7）安装正时带张紧器。
    ①暂时用2个螺栓安装张紧器。
    ②交替拧紧2个螺栓。规定力矩：20～27N·m。
    8）安装正时带。
    ①除去正时齿轮上的油和水，使它们保持干净。
    ②按下列顺序安装正时带

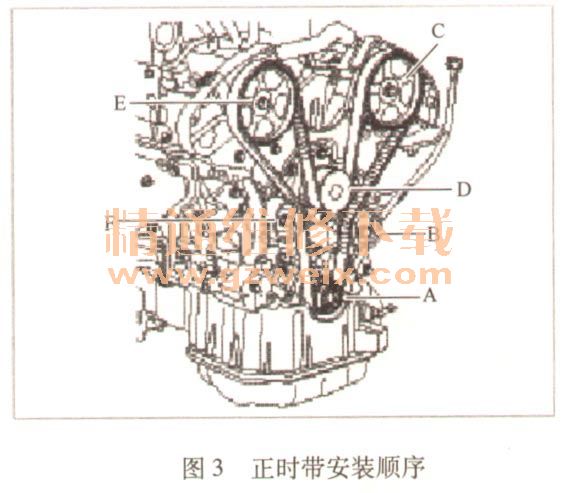

    曲轴正时齿轮（A）→惰轮（B） →左侧凸轮轴正时齿轮（C） →水泵带轮（D） →右侧凸轮轴正时齿轮（E） →张紧轮（F），见图3。

    9）拆卸张紧器上的定位销。
    10）检查正时带张紧器。
