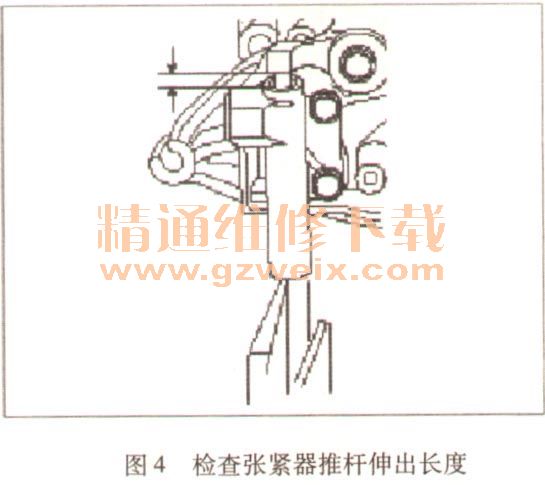

①按顺时针方向旋转曲轴2圈，5 min后在1缸活塞TDC（压缩行程）处，测量自动张紧器的推杆伸出长度。
    ②推杆应伸出7～9.m，见图4。

    11）安装发动机支撑支架（A）。
    12）用4个螺栓安装正时带下盖。
    正时带外壳螺栓规定力矩：10～12N·m。
    13）安装传动带惰轮。
    惰轮螺栓规定力矩：35～55N·m。
    14）安装曲轴带轮。确保曲轴链轮销钉与带轮内的小孔相吻合。
    曲轴带轮螺栓规定力矩：180～190N·m。
    15）用7个螺栓安装正时带上盖。
    16）安装动力转向泵。
    17）安装传动带张紧器和传动带。
    18）安装发动机装配支架。
    19）用2个螺母和2个螺栓安装发动机装配支架。
    规定力矩：60～80N·m。
    20）用2个螺栓安装右侧盖（A）。
    21）安装右前轮。
    22）安装发动机盖。
