12）按以下步骤拆下正时链条张紧器：
    ①按下正时链条张紧器柱塞后将铁丝A插入顶部凹槽。注意插入铁丝可以牢固固定正时链条张紧器柱塞，见图87。

    ②拆下正时链条张紧器1，见图87。

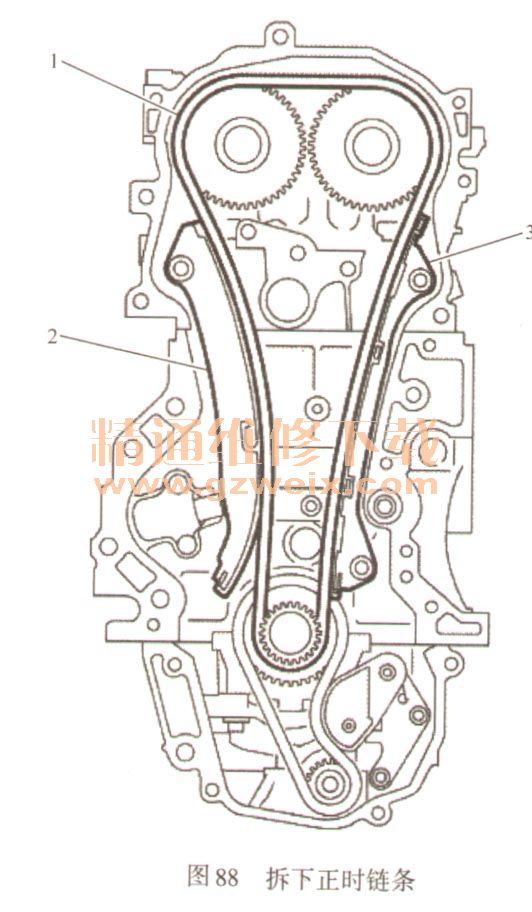

    13）拆下松弛侧链条导轨么张紧侧链条导轨3和正时链条1，见图88。注意：拆卸正时链条后，切勿分别转动各曲轴或凸轮轴。这会导致气门和活塞之间相互碰撞。

    注意：如果很难拆下正时链条，在拆下正时链条前先拆下凸轮轴链轮（排气）。
    14）按以下步骤拆下曲轴链轮和机油泵驱动部件：

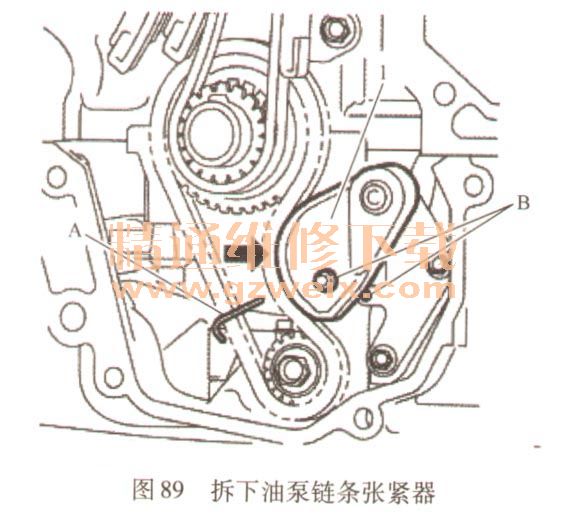

    ①按图89中箭头所示的方向按下油泵驱动链条张紧器1。
    ②在主体孔（B）内插入限位器销（A），见图89。

    ③拆下油泵链条张紧器，见图89。如果操作杆上的孔和张紧器主体上的孔没有对齐，请稍微移动机油泵链条张紧器松弛侧链条导轨对齐这些孔。

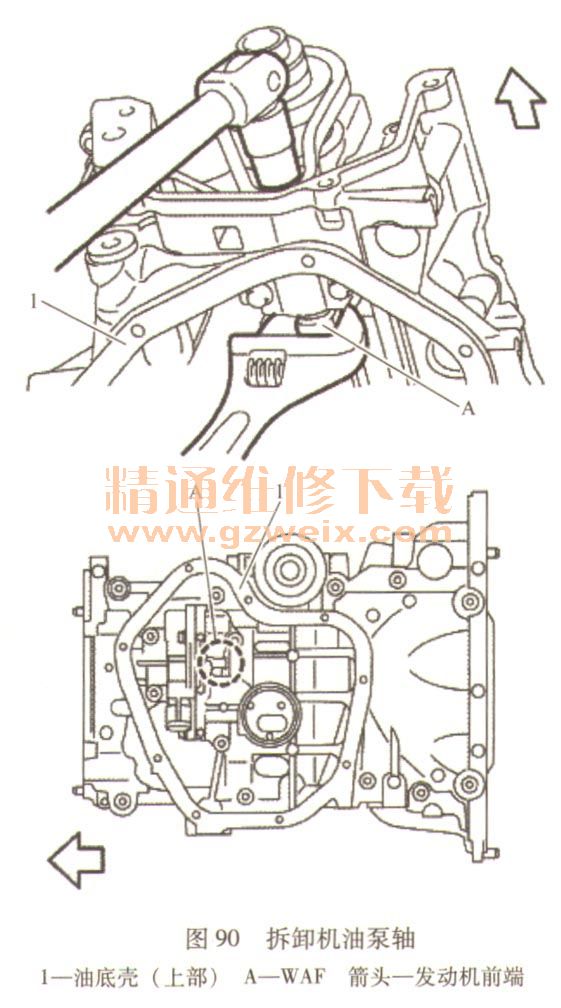

    ④抓住机油泵轴的WAF部分（WAF ；10mm），然后松开机油泵链轮螺栓并将其拆下，见图90。

    注意：用WAF部分固定油泵轴。切勿通过拧紧油泵驱动链条来松开油泵链轮螺栓。
