2．正时链单元安装步骤
    注意：切勿重复使用O形圈。图91所示为已安装的部件正时链条和相对应链轮匹配标记之间的关系。

    1）检查曲轴键是否朝上。
    2）安装油泵驱动链条1、曲轴链轮2、油泵链轮3，见图92。通过对齐各链轮和油泵驱动链条上的匹配标记进行安装。如果这些匹配标记没有对齐，请稍微转动油泵轴以修正位置。注意安装油泵驱动链条后，检查各链轮的匹配标记位置。

    3）抓住油泵轴的WAF部分（WAF ；10mm ），然后拧紧油泵轴链轮螺栓。
    注意：用WAF部分固定油泵轴。切勿通过拧紧油泵驱动链条来松开油泵轴链轮螺栓。

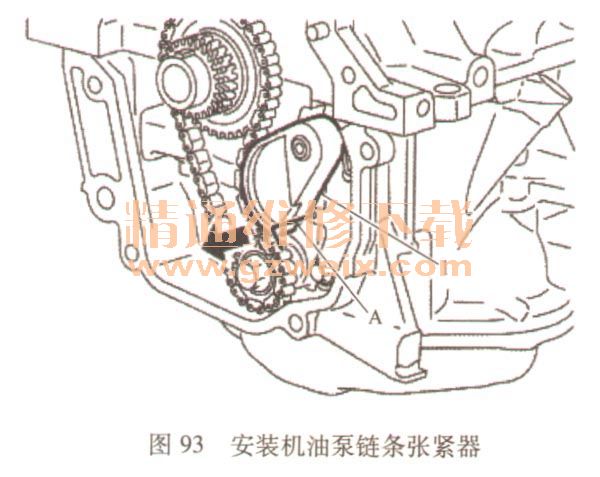

    4）安装机油泵链条张紧器1，见图93。用限位销A将油泵张紧器面固定在完全压缩位置，然后安装。安装油泵链条张紧器后，用力（箭头）拉出限位销。再次检查油泵驱动链条和各链轮的匹配标记位置。

    5）对齐各链轮匹配标记与正时链条的匹配标记，见图94。

    如果这些匹配标记没有对齐，请抓住六角形部位稍微转动凸轮轴以修正位置。

    注意：安装正时链条后，再次检查各链轮和正时链条的匹配标记位置。
    6）安装松弛侧链条导轨和张紧侧链条导轨。
    7）安装正时链条张紧器。用限位销将柱塞固定在完全压缩位置，然后安装。安装正时链条张紧器后，用力拉出限位销。注意：将张紧器安装在凸轮侧后，拉出锁止销。如果拉出锁止销后栓塞跳出且张紧器未安装到发动机上，切勿使用张紧器。如果使用张紧器，栓塞不会平滑移动。重复使用凸轮侧的张紧器：安装后，向栓塞的尖端拉起并移动棘轮夹，并将张紧器定位在与柱塞槽平行的位置。
    8）再次检查正时链条和每个链轮的匹配标记位置。
    9）安装前油封。
    10）按以下步骤安装前盖：
    ①如已拆下，安装气门正时控制盖。
    a．将VTC油滤清器安装到气门正时控制盖上。
    注意：压装到网格顶端。切勿重复使用VTC油滤清器。废弃曾掉落在地板上的VTC油滤清器。请使用新品。

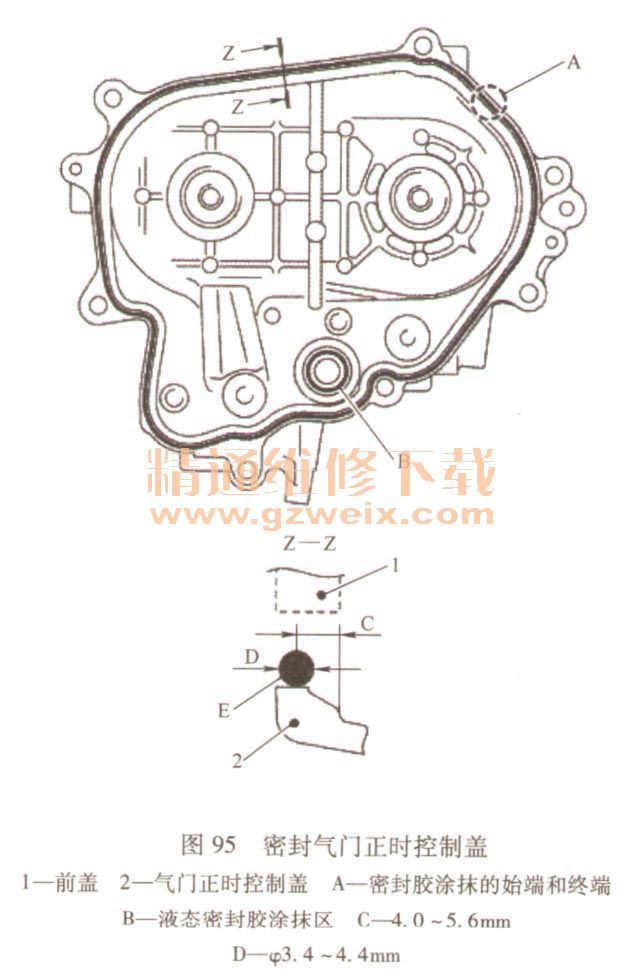

    b．如图95所示使用胶管挤压器（通用维修工具）以连续点状的方式在气门正时控制盖上涂抹液态密封胶E，如图95所示。涂抹密封胶时，始端与终端应重叠5mm或以上。
