c．按照图96中所示数字的顺序拧紧装配螺栓。分两步拧紧1号螺栓。顺序编号6为第2步。

②将新O形圈安装到缸体上。注意务必对齐O形圈。

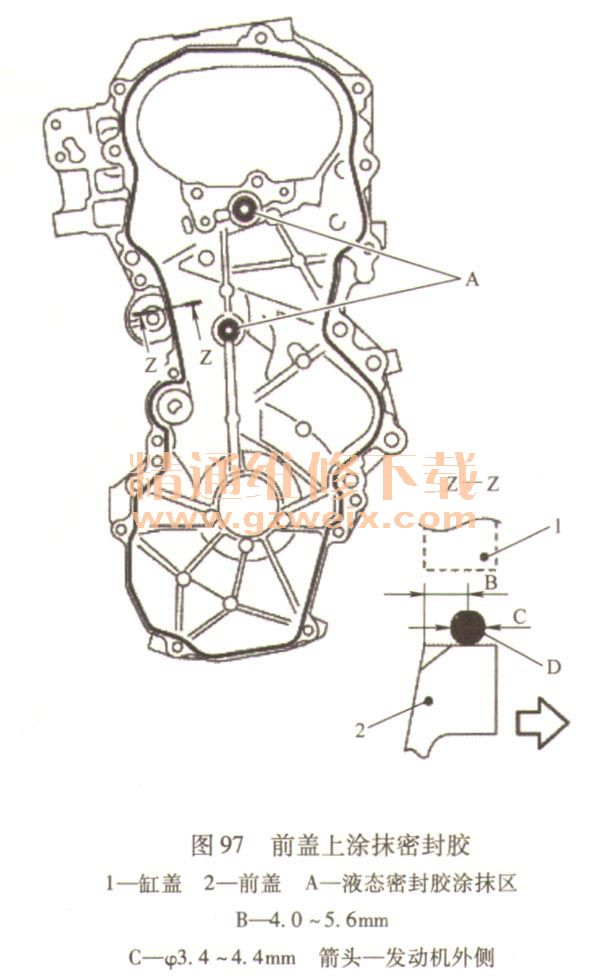

    ③如图97所示使用胶管挤压器（通用维修工具）以连续点状的方式在前盖上涂抹液态密封胶D。请使用原装密封胶或同等产品。

    ④检查正时链条和各链轮的匹配标记是否仍然对齐。然后安装前盖。注意检查缸体上的0形圈安装是否正确。小心不要因与曲轴的前端干涉而损坏前油封。
    ⑤安装前盖，并按图98所示的数字顺序拧紧装配螺栓。有关螺栓的安装位置。请参见下面的内容。
    注意：应在涂抹液态密封胶后的5 min内进行安装。
    ⑥拧紧所有螺栓后，按如图98所示的数字顺序重新拧紧至规定力矩。

    注意：务必擦除溢出的多余液态密封胶。
    11）按以下步骤安装曲轴带轮：
    ①在以塑料锤装上曲轴带轮时，请轻敲它的中心部位（非四周位置）。注意切勿损坏前油封唇部分。
    ②使用带轮固定器（通用维修工具）固定曲轴带轮。
    ③在曲轴带轮螺栓的螺纹和座面上涂抹新的发动机机油。
    ④拧紧曲轴带轮螺栓。29. 4N·m。
    ⑤在曲轴带轮2上作一个油漆标记B，此标记需对其曲轴带轮螺栓1凸缘上六个容易识别的角度标记A中的任意一个。
⑥再顺时针旋转60°（固定角度拧紧）。移动一个角度标记来检查拧紧角度，见图99。

⑦顺时针转动曲轴检查是否可顺滑转动。12）按照与拆卸相反的顺序安装其他零件。

相关资料：2016年东风日产新轩逸原厂维修手册
