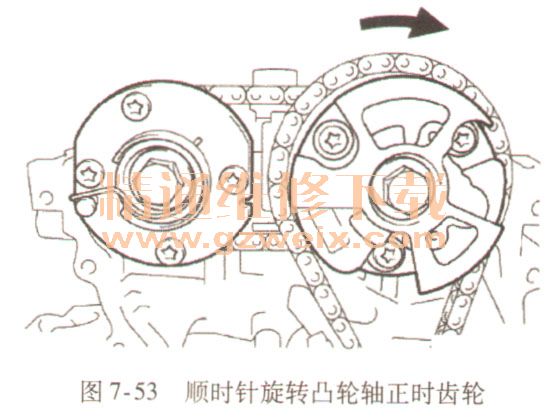

④如图53所示，顺时针旋转凸轮轴正时齿轮总成（约60°），并如图53所示进行固定。务必松开气缸组间的链条分总成。

    ⑤拆下链条分总成。

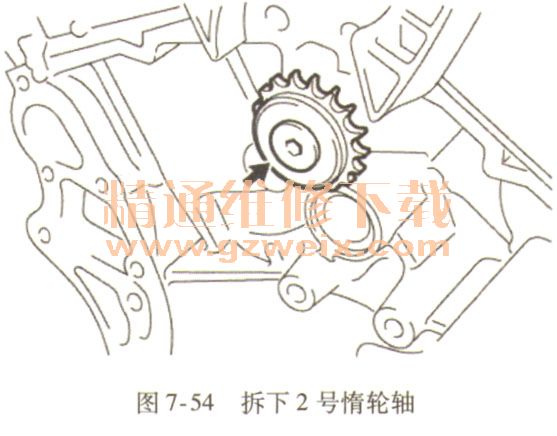

    5）用10mm六角扳手拆下2号惰轮轴、张紧链轮总成和1号惰轮轴，见图54。

    6）拆下2个螺栓和1号链条振动阻尼器。

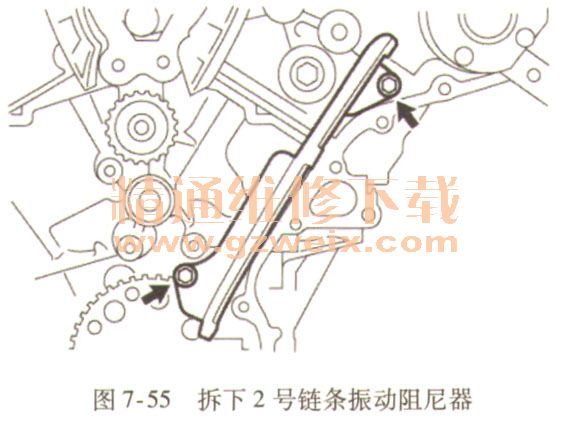

    7）拆下2个2号链条振动阻尼器，见图55。

    8）拆卸曲轴正时链轮。
    ①从曲轴上拆下曲轴正时链轮。

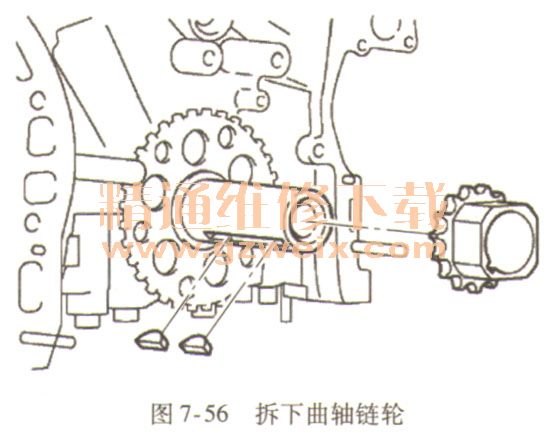

    ②从曲轴上拆下2个键，见图56。

    9）拆卸凸轮轴正时齿轮和2号链条（B1 ）。
    10）拆卸2号链条张紧器总成。
    11）拆卸凸轮轴轴承盖（B1）。
    12）拆卸凸轮轴。
    13）拆卸2号凸轮轴。
      14）拆卸右侧凸轮轴壳分总成。
      15）拆卸凸轮轴正时齿轮和2号链条（B2）。
    16）拆卸3号链条张紧器总成。
